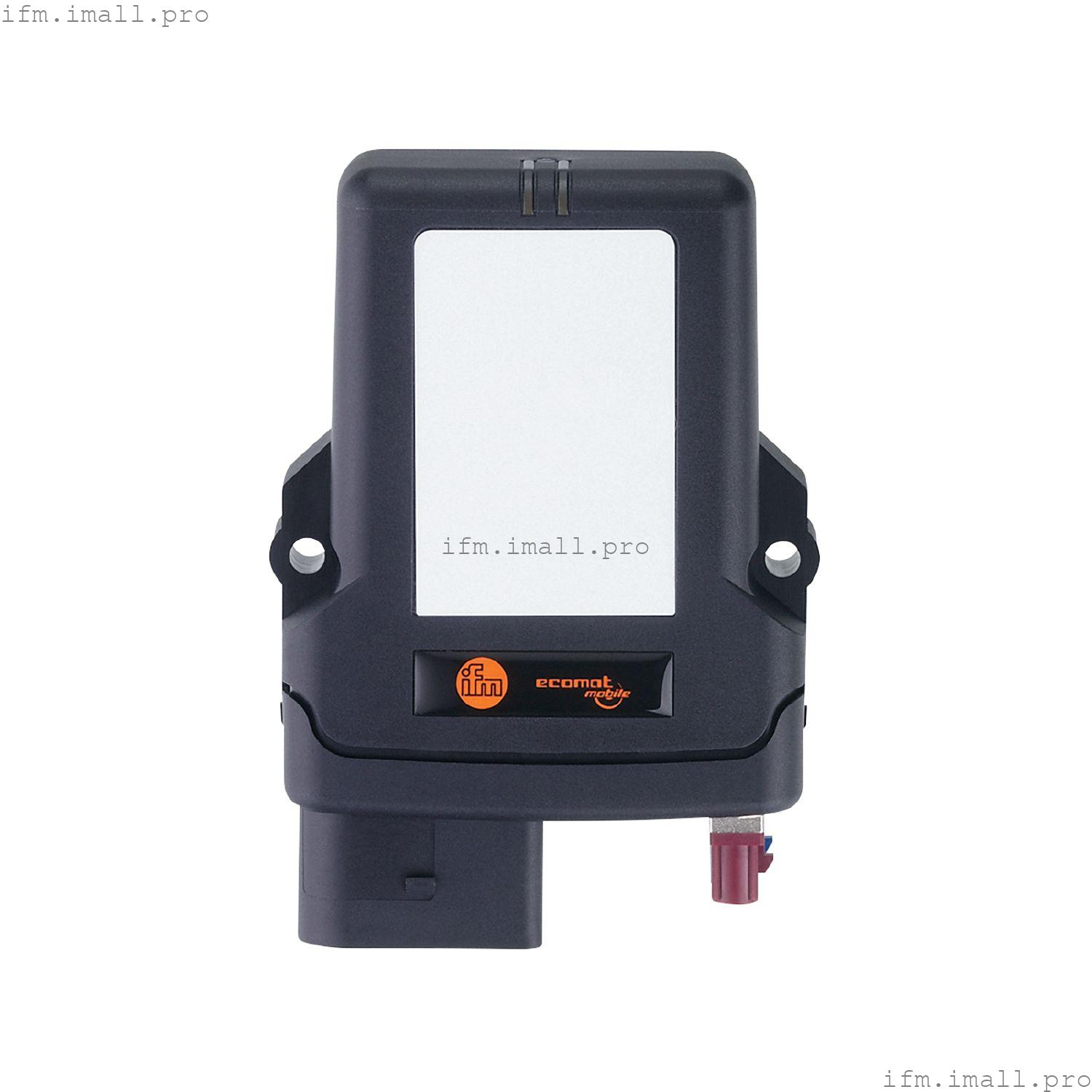

IFM CR3158
mIOT/Gateway 4G/EXT
Радиомодем CAN LTE/GNSS
- Шлюз мобильного Интернета вещей с подключением к мобильной сети 4G / LTE
- Глобальная передача данных о машине и положении в облако
- Безопасная сквозная связь TLS
- Буферизация данных даже при нестабильных радиосвязях
- Подключение к системе управления машиной через интерфейс CAN
Технические характеристики
Применение
| Одобрение радиосвязи для | ЕС/RED; США; Канада |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Допуск номинального напряжения[%] | 50 |
| Допуск номинального напряжения 2[%] | 50 |
| Потребляемый ток[мА] | < 250; (нормальная работа; спящий режим: < 500 мкА) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 3; Количество цифровых выходов: 1 |
Входы
| Количество аналоговых входов | 3 |
| Аналоговый вход (напряжение)[В] | 0...15 |
| Разрешение аналогового входного сигнала | 12 бит |
Выходы
| Количество цифровых выходов | 1 |
| Диапазон напряжения DC[В] | 6...36 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
Диапазон измерения/установки
| Измерение ускорения |
|---|
| Разрешение | 16 Бит |
| Частота дискретизации[Гц] | 10 |
| Количество измерительных осей | 3 |
| Диапазон измерения ускорения[г] | ± 16 |
| измерение наклона |
|---|
| Разрешение | 16 Бит |
| Частота дискретизации[Гц] | 10 |
| Количество измерительных осей | 3 |
| Диапазон измерения скорости рыскания транспортного средства[°/с] | ± 250 |
Интерфейсы
| Коммуникационный интерфейс | CAN; WLAN; Bluetooth; Мобильные сети |
| Количество интерфейсов CAN | 3 |
| Количество USB-интерфейсов | 1 |
| Bluetooth |
|---|
| Стандарт передачи | EDR 2.1; EDR 5.0 |
| мощность передачи[мВт] | 22.39; (Встроенная антенна) |
| CAN |
|---|
| Интерфейс | CAN Интерфейс 2.0 A/B ISO 11898 |
| Примечание по интерфейсам | | CAN2: Электрически разделенный |
|
| Мобильные сети |
|---|
| Стандарт передачи | GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4 |
| Диапазон частот | #VALUE! |
| Примечание по интерфейсам | |
| USB |
|---|
| Тип соединителя | Mirco-AB |
| Тип использования | обновление прошивки |
| WLAN |
|---|
| Стандарт передачи | IEEE 802.11 a / b / g /n |
| Диапазон частот | 2,4 ГГц; 5 ГГц |
| мощность передачи[мВт] | 53,23; (2,4 ГГц; 22,39 мВт: 5 ГГц; Встроенная антенна) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| Стандартный | EN 61000-6-2; EN 61000-6-3; IEC 62368-1; UN/ECE-R10; EN ISO 13766-1; ISO 7637-2; IEC 60068-2-30; IEC 60068-2-6; IEC 60068-2-27; IEC 60068-2-31 |
Механические данные
| Вес[г] | 248 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 123 x 86 x 35 |
| Материалы | корпус: PA черный |
Дисплеи/элементы управления
| Дисплей | | Статус | 2 x LED, многоцветных |
|
Аппаратное обеспечение
| Процессор | STM32 на базе ARM Cortex M4 (168 МГц) |
| RAM | Флэш-память программы: 1 МБ
FRAM: 32 КБ
SRAM: 1280 КБ |
| Массовое хранилище | 128 МБ |
Хранение данных
| Часы реального времени | да; UTC, буферизация батареи |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - GPS / GNSS
Электрическое подключение - GSM / UMTS / LTE Cat 4
