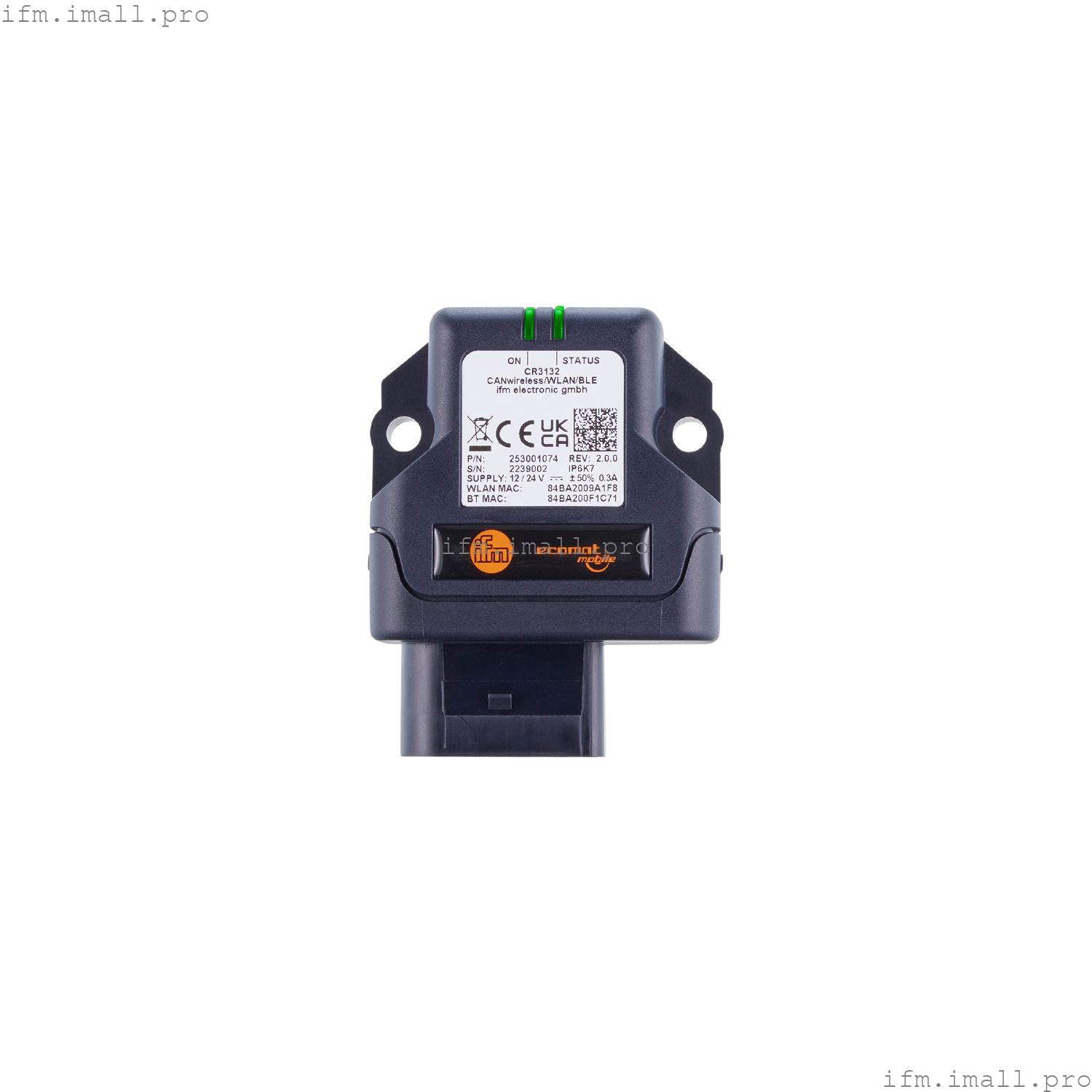

IFM CR3132
CANwireless/WLAN/BLE
CANwireless со встроенной антенной
- Модуль мобильного Интернета вещей - CANwireless для бесперебойной связи с машиной
- Компактный и прочный корпус для требований жестких промышленных условий
- Надежное соединение Wi-Fi/Bluetooth для мобильных устройств машины
- настройка независимой сети Wi-Fi и подключение к существующей инфраструктуре Wi-Fi
- Модуль со встроенной антенной
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 6...36 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Допуск номинального напряжения[%] | 50 |
| Потребляемый ток[мА] | < 100; (нормальная работа; спящий режим: < 1 мА) |
| Защита от обратной полярности | да; (< 36 В постоянного тока) |
| Защита от перенапряжения | да; (< 36 В постоянного тока) |
| Внутреннее сопротивление (Ri)[Ом] | 20000 |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 2; Количество цифровых выходов: 1 |
Входы
| Количество аналоговых входов | 2 |
| Аналоговый вход (напряжение)[В] | 0...15 |
| Разрешение аналогового входного сигнала | 12 бит |
| Точность, аналоговый вход[%] | ± 1,0 |
Выходы
| Количество цифровых выходов | 1 |
| Диапазон напряжения DC[В] | 6...36 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Частота переключения DC[Гц] | < 10 |
Диапазон измерения/установки
| Частота дискретизации[Гц] | 20 |
Интерфейсы
| Коммуникационный интерфейс | CAN; WLAN; Bluetooth |
| Количество интерфейсов CAN | 2 |
| Bluetooth |
|---|
| Стандарт передачи | EDR 2.1; EDR 5.0 |
| мощность передачи[мВт] | 22.39; (Встроенная антенна) |
| CAN |
|---|
| Интерфейс | CAN Интерфейс 2.0 A/B ISO 11898 |
| WLAN |
|---|
| Стандарт передачи | IEEE 802.11 a / b / g /n |
| Диапазон частот | 2,4 ГГц; 5 ГГц |
| мощность передачи[мВт] | 53,23; (2,4 ГГц; 22,39 мВт: 5 ГГц; Встроенная антенна) |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Защита | IP 6K7 |
Испытания/сертификаты
| ЭМС | | EN 301489-1 | | | EN 301489-17 | | | EN IEC 61000-6-2 | | | EN ISO 13766-1 | |
|
| Стандартный | EN 62368-1; EN 62311; EN 300328; EN 300440; EN 301893; EN IEC 63000 |
Механические данные
| Вес[г] | 136.9 |
| Материалы | корпус: PA6 / 6.6 черный |
Дисплеи/элементы управления
| Дисплей | | Статус | 2 x LED, многоцветных |
|
Аппаратное обеспечение
| Процессор | STM32 на базе ARM Cortex M7 (400 МГц) |
| RAM | Флэш-память программы: 1 МБ
FRAM: 8 КБ
SRAM: 564 КБ |
| Массовое хранилище | 16 МБ |
Примечания
| Количество в упаковке | 1 шт. |
