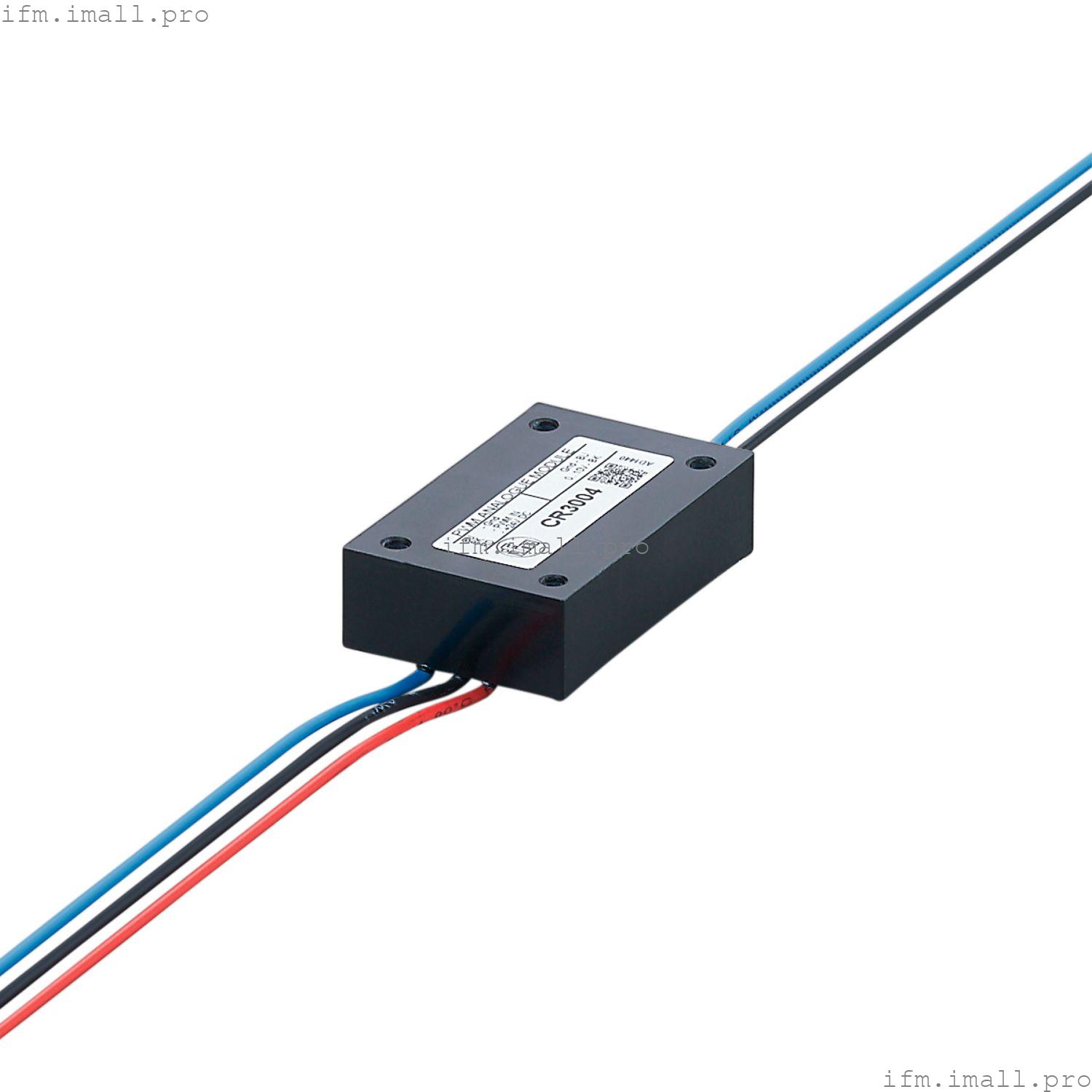

IFM CR3004
R360/PWM-ANALOG-MODULE
Преобразователь ШИМ-сигнала в аналоговый
- Преобразование сигнала ШИМ в аналоговый выходной сигнал
- Точный линеаризованный выходной сигнал напряжения
- Простое подключение через жилы с наконечниками на концах проводов
- Для мобильных транспортных средств
- Широкий диапазон рабочих температур
Технические характеристики
Применение
Электрические характеристики
| Рабочее напряжение[В] | 24... 30 постоянного тока |
| Потребляемый ток[мА] | < 20 |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Входы
| Количество ШИМ-входов | 1 |
| ШИМ Входы частоты[Гц] | 122 |
Выходы
| Количество аналоговых выходов | 1 |
| Аналоговый выход напряжения[В] | 0...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Примечание по температуре окружающей среды | | изгиб проводов -5...105 °C | | провода в состоянии покоя -30...105 ° C |
|
| Защита | IP 67 |
Механические данные
| Вес[г] | 70.5 |
| Размеры[мм] | 54 x 34 x 15 |
| Материалы | армированный полиамидным стекловолокном |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| ввод | Кабель: 0,28 м; / Жилы заканчиваются проволочными втулками |
