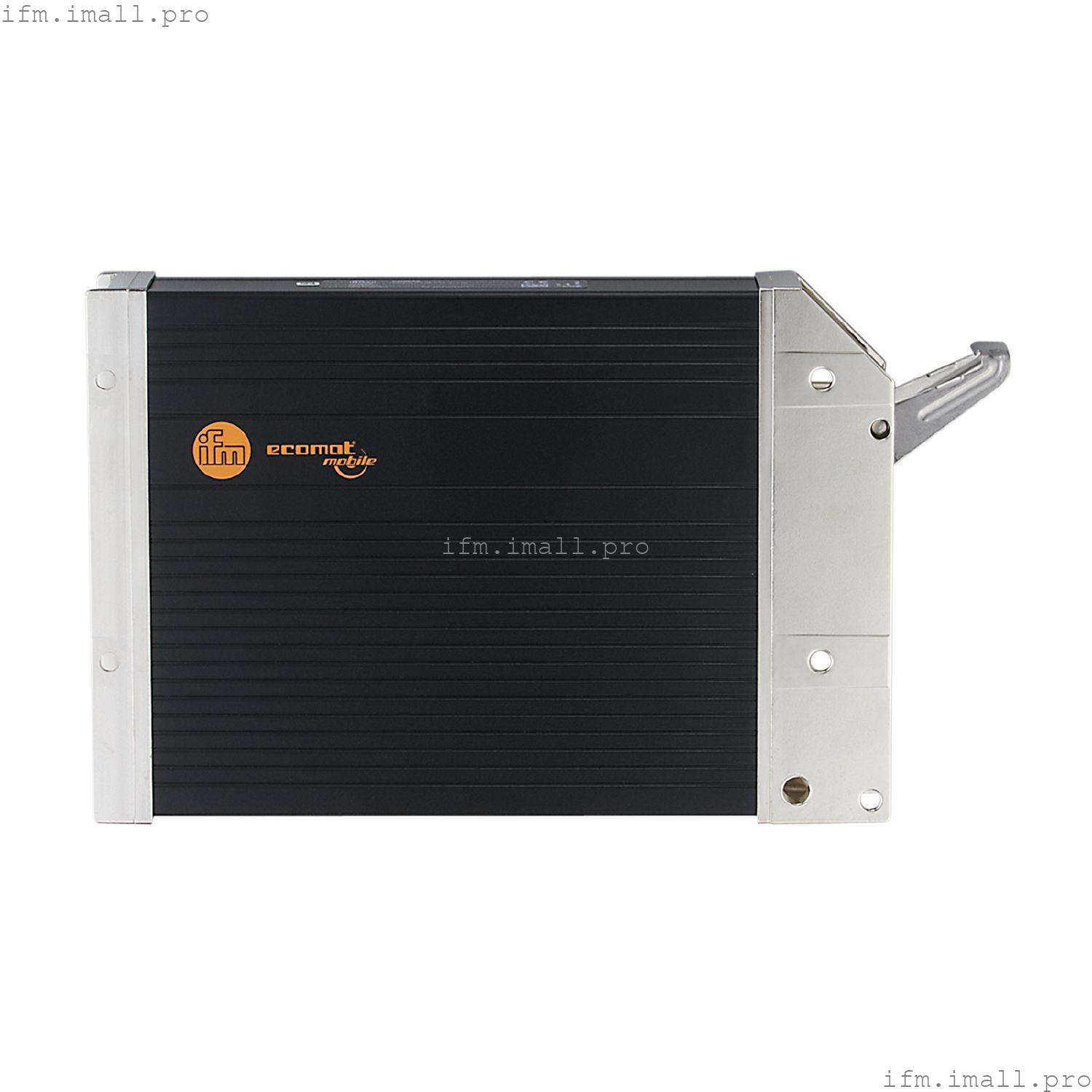

IFM CR2520
R360/HIGH CURRENT MODULE/CAN
Модуль ввода-вывода для мобильных машин
- Выходы питания с параметризуемыми H-мостами
- Децентрализованное подключение датчиков и исполнительных механизмов
- С множеством многофункциональных настраиваемых входных и выходных каналов
- Высокопроизводительный интерфейс CAN для различных задач связи
- Высокий уровень защиты для требований мобильных машин
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 10... 32 постоянного тока |
Входы/выходы
| Общее количество входов и выходов | 30 |
| Количество входов и выходов | Количество цифровых входов: 15; Количество аналоговых входов: 4; Количество цифровых выходов: 15; Количество выходов с H-мостом: 4 |
Входы
| Количество цифровых входов | 15 |
| Количество аналоговых входов | 4 |
| Аналоговый вход (ток)[мА] | 0...20 |
| Аналоговый вход (напряжение)[В] | 0...32 |
Выходы
| Количество цифровых выходов | 15 |
| Количество ШИМ-выходов | 3 |
| Количество выходов с H-мостом | 4 |
| Количество сильноточных выходов | 4 |
Программное обеспечение/программирование
| Опции настройки параметров | функции ввода/вывода |
Интерфейсы
| Количество интерфейсов CAN | 1 |
Испытания/сертификаты
Механические данные
| Вес[г] | 1463 |
| Корпус | прямоугольный |
| Тип крепления | винтовое крепление |
| Размеры[мм] | 153 x 241 x 43 |
Примечания
| Примечания | Пожалуйста, не используйте для новых проектов. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
