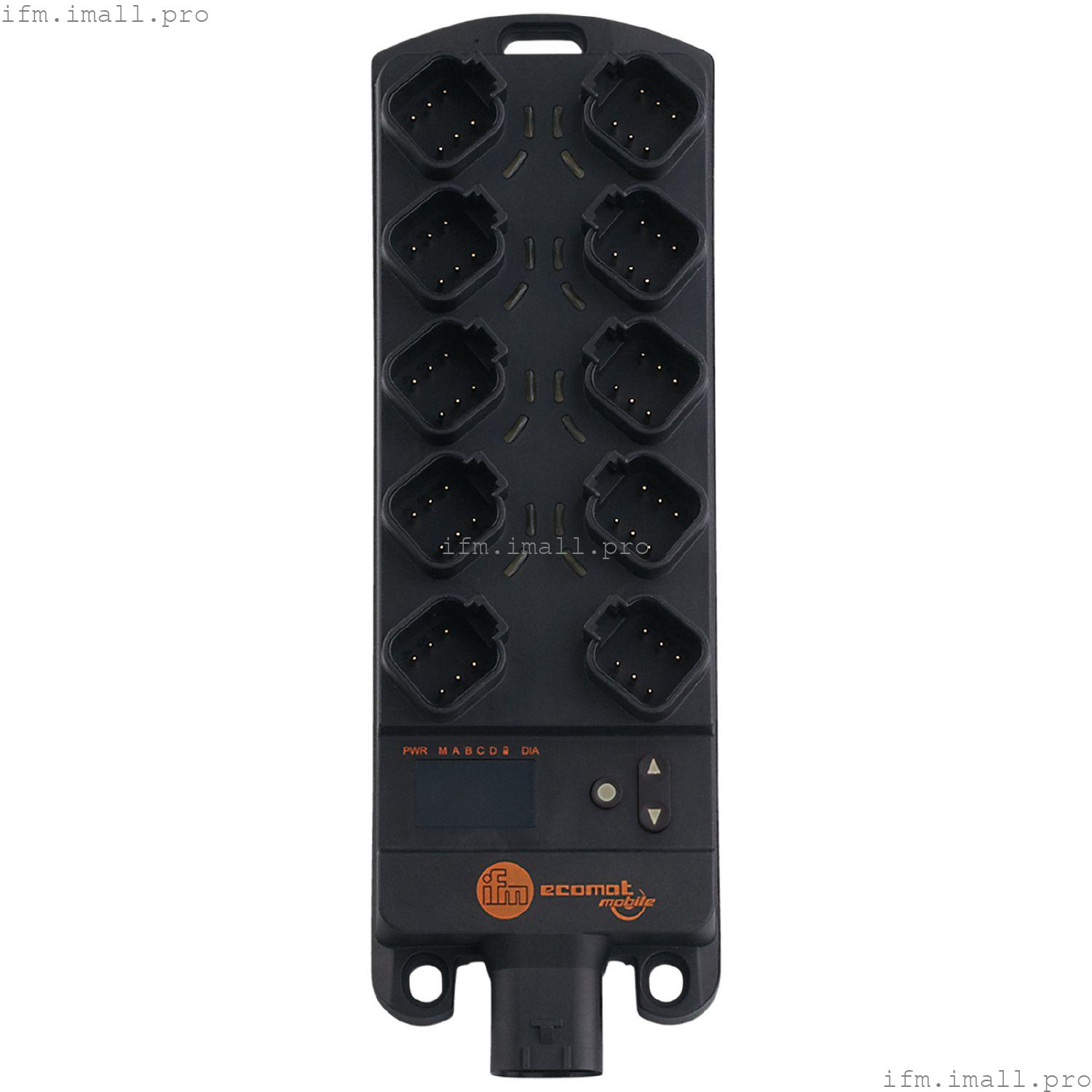

IFM CR2052
ioControl/In 8/Out 8/DT6
Модуль ввода-вывода для мобильных машин
- Децентрализованное подключение датчиков и исполнительных механизмов
- С множеством многофункциональных настраиваемых входных и выходных каналов
- Высокопроизводительный интерфейс CAN для различных задач связи
- Программируется в соответствии с IEC 61131-3 с помощью CODESYS
- Высокий уровень защиты для требований мобильных машин
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Защита от обратной полярности | да |
Входы/выходы
| Общее количество входов и выходов | 16 |
| Количество входов и выходов | Количество цифровых входов: 8; Количество аналоговых входов: 4; Количество частотных входов: 4; Количество резисторных входов: 4; Количество цифровых выходов: 8 |
Входы
| Общее количество входных данных | 8 |
| Количество частотных входов | 4 |
| Количество резисторных входов | 4 |
| Количество цифровых входов | 8 |
| Количество аналоговых входов | 4 |
| Аналоговый вход (ток)[мА] | 0...20 |
| Аналоговый вход (напряжение)[В] | 0...32 |
Выходы
| Общее количество выходных данных | 8 |
| Количество цифровых выходов | 8 |
| Защита от короткого замыкания | да |
| Количество ШИМ-выходов | 8 |
| Количество выходов PWM-I | 8 |
Программное обеспечение/программирование
| Опции настройки параметров | функции ввода/вывода |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
Интерфейсы
| Количество интерфейсов CAN | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| MTTF[годы] | 88 |
Механические данные
| Вес[г] | 707.5 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 234,2 x 76 x 40,5 |
| Материалы | Армированный стекловолокном PA |
Дисплеи/элементы управления
| Дисплей | | 10-сегментный светодиодный дисплей, красный /зеленый 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - интерфейс CAN 1
| CAN IN | Разъем: 2 x DEUTSCH connector |
Электрическое подключение - входы / выходы
| Входные сигналы Кон. 1, 3, 5, 7 | Разъем: 8 x разъем DEUTSCH |
Электрическое подключение - питание / интерфейс CAN 2
| X1 | Разъем: 1 x разъем усилителя |
