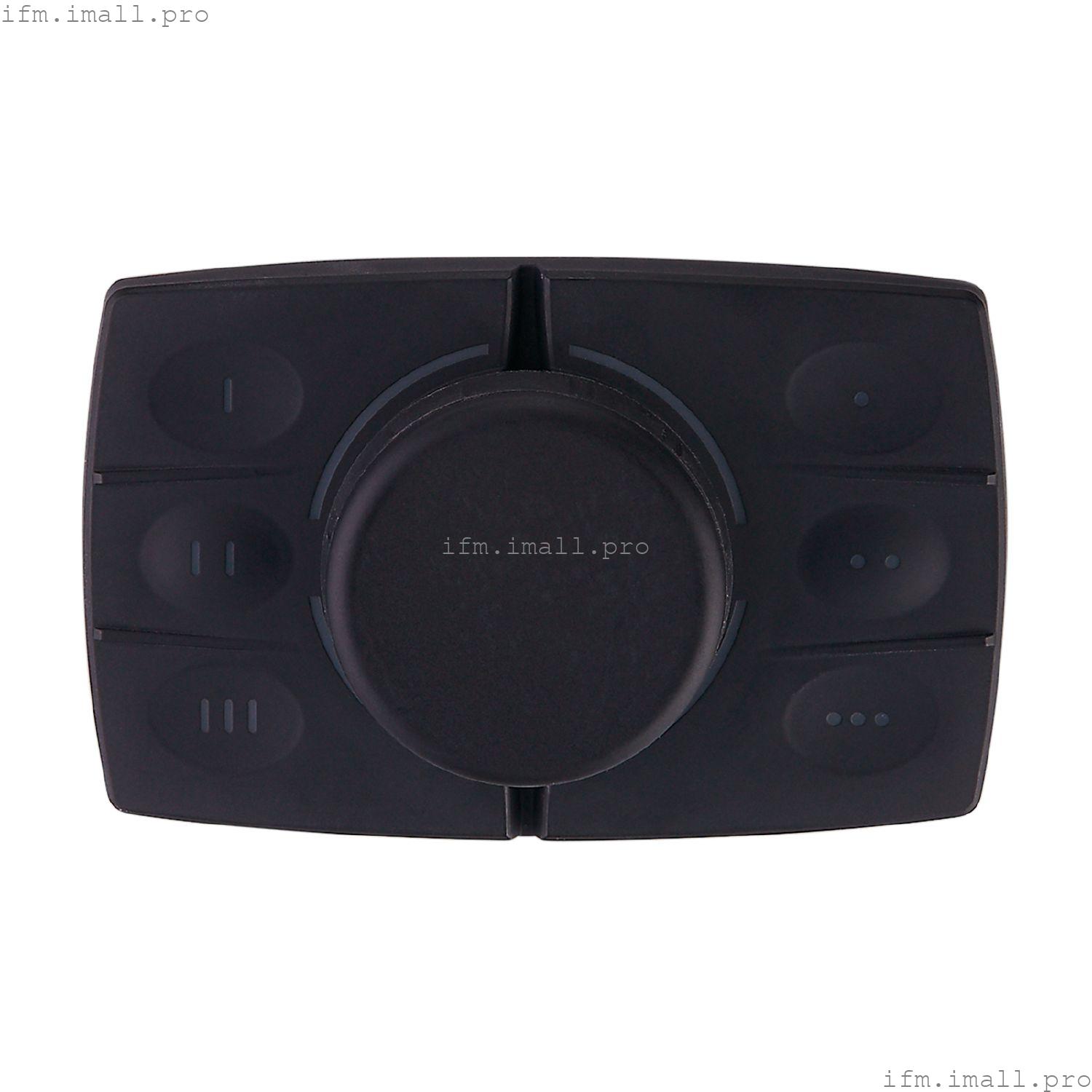

IFM CR1301
ecomatPanel/COP/corona
Кнопочный модуль с ручкой, функцией нажатия и джойстика по двум осям и подсветкой клавиш
- Прочная клавиатура с ручкой со встроенной 4-позиционной кнопкой и функцией нажатия для мобильных машин
- Шесть функциональных клавиш с подсветкой RGB и одно сегментированное светодиодное кольцо
- Все подсветки можно управлять отдельно любым цветом
- Высокопроизводительный интерфейс CAN для различных задач связи
- Простая интеграция в существующие решения
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | CAN |
| Управляющие элементы | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | ручка с функцией нажатия и джойстика в двух осях и клавишами с подсветкой | | 24 остановки на оборот |
|
Применение
| Дизайн | установка в панелях или вырезах в панелях |
Электрические характеристики
| Рабочее напряжение[В] | 9... 32 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Потребляемый ток[мА] | < 400; (13,5 В постоянного тока) |
| Защита от обратной полярности | да |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| CAN |
|---|
| Протокол | J1939 |
| Заводские настройки | | Скорость передачи в бодах: 250 | | идентификатор узла: 135 |
|
| Примечание по интерфейсам | | поддерживается динамическое распределение адресов |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65 |
Испытания/сертификаты
| ЭМС | | UN/ECE-R10 уровень шума и помехоустойчивость: | 100 В/м | | DIN EN 61000-6-2 ESD | | | DIN EN 61000-6-4 Взрыв | | | ISO 7637-2 импульс 1 | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние B (24 В) | | ISO 7637-2 импульс 5b | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние B (12 В) |
|
| Постоянная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажный нагрев: циклический | верхний температурный предел 55 ° C / 6 циклов | | EN 60068-2-78 влажность тепло: пост. | 40 ° C относительная влажность 93% / период тестирования 21 день |
|
| Устойчивость к вибрации | | ISO 16750-3 Испытание VII | случайное место установки кузова автомобиля | | EN 60068-2-6 sine | 10...500 Гц / 10 циклов / ось, синус |
|
| Испытание солевым аэрозолем | | EN 60068-2-52 Солевой спрей | уровень опасности 3 / автомобиль |
|
| MTTF[годы] | 119 |
Механические данные
| Вес[г] | 472.55 |
| Вес (без аксессуаров и упаковки)[г] | 400 |
| Корпус | прямоугольный |
| Тип крепления | установка |
| Размеры[мм] | 86 x 136 x 74,5 |
| Материалы | корпус: ПК / ABS; силиконовая накладка: прозрачная PA66 |
| Информация о сроке службы | | кнопки: | > 100000 активаций | | ручка (поворот на 360°): | > 100000 циклов | | ручка (функция нажатия): | > 100000 активаций | | ручка (наклон по оси): | > 100000 активаций |
|
Дисплеи/элементы управления
| Дисплей | | сегментное кольцо из четырех частей | Светодиодный, многоцветный |
|
| Управляющие элементы | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | ручка с функцией нажатия и джойстика в двух осях и клавишами с подсветкой | | 24 остановки на оборот |
|
Примечания
| Количество в упаковке | 1 шт. |
