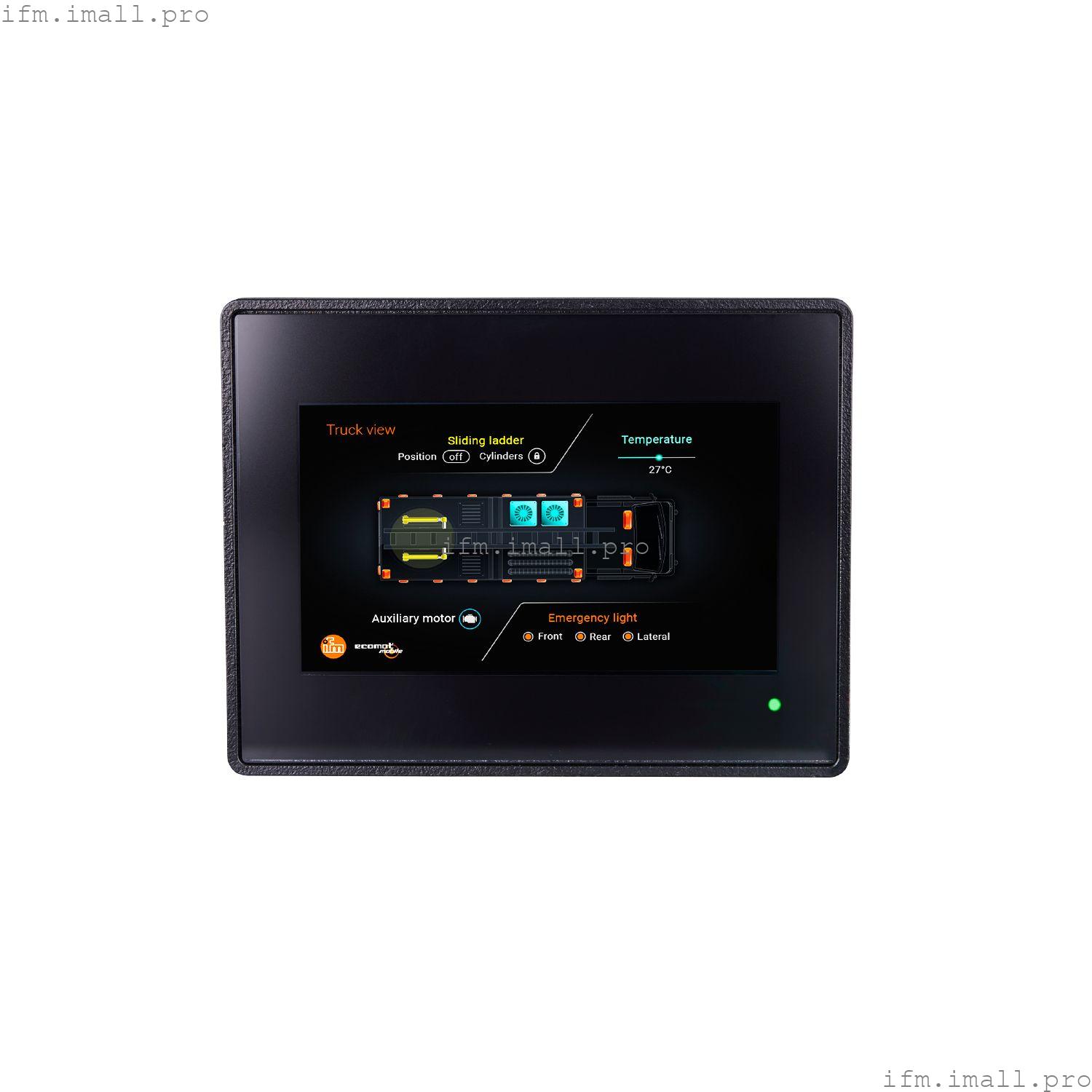

IFM CR1142
ecomatDisplay/4.3"/TOUCH/E
Программируемый графический дисплей для управления мобильными машинами
- Мощный, надежный HMI с современной 64-битная архитектура и сенсорный экран
- Высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи
- Свободно программируется в соответствии с IEC 61131-3 с CODESYS 3.5
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | CAN; Ethernet |
| Тип дисплея | цветной дисплей с сенсорной функцией |
Применение
| Применение | для мобильных решений; Для использования в промышленных условиях; для использования во влажной среде |
Электрические характеристики
| Рабочее напряжение[В] | 8...32 постоянного тока; (к SELV/PELV) |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Потребляемый ток[мА] | < 210; (24 В постоянного тока) |
| Потребляемая мощность[Вт] | 5 |
| Категория перенапряжения | II |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 1 |
Входы
| Количество цифровых входов | 1; (неконфигурируемый служебный ввод) |
Программное обеспечение/программирование
| Опции настройки параметров | CODESYS 3.5; Qt |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux |
Интерфейсы
| Коммуникационный интерфейс | CAN; Ethernet |
| Количество интерфейсов CAN | 1 |
| Количество интерфейсов Ethernet | 1 |
| CAN |
|---|
| Скорость передачи | 10 Кбит/с ... 1 Мбит /с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версии 4.2; CiA DS 401 версии 1.4 |
| Интерфейс | CAN Интерфейс 2.0 A/B ISO 11898 |
| Заводские настройки | | Скорость передачи: 250 Кбит/с |
|
| Ethernet |
|---|
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Протокол | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Примечание по интерфейсам | |
Условия эксплуатации
| Температура окружающей среды[°C] | -30...65 |
| Примечание по температуре окружающей среды | | 2000 м: -30...65 °C | | 3000 м: -30...61 °C | | 4000 м: -30...60 °C | | 5000 м: -30...58 °C | | Температура материнской платы не должна превышать 80 ° C. | | для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации |
|
| Температура хранения[°C] | -30...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 5000 |
| Защита | IP 65; IP 67 |
| Степень загрязнения | 2; (перед установкой и при замене устройства) |
| Химические среды | | ISO 16750-5 | AA, BA, BD, CC, DB, DC, DD, ED | | одновременно разрешается использовать только одно химическое вещество |
|
Испытания/сертификаты
| ЭМС | | UN/ECE-R10 уровень шума и помехоустойчивость: | 100 В/м | | DIN EN IEC 61000-6-2 | невосприимчивость | | DIN EN IEC 61000-6-4 | шумовое излучение | | DIN EN IEC 13766-1 | земляные работы и строительные машины | | ISO 10605 ESD | | | ISO 7637-2 импульс 1 | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 16750-2 импульс 4 | степень жесткости 4 / функциональное состояние A (12 В) | | ISO 16750-2 импульс 4 | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 16750-2 импульс 5 | степень жесткости 3 / функциональное состояние C (24 В) |
|
| Постоянная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Быстрое изменение температуры | | EN 60068-2-30 влажный нагрев: циклический | верхний температурный предел 55 ° C / 6 циклов | | EN 60068-2-78 влажность тепло: пост. | 40 ° C относительная влажность 93% / период тестирования 21 день |
|
| Устойчивость к вибрации | | ISO 16750-3 Испытание VII | случайное место установки кузова автомобиля | | EN 60068-2-6 sine | 10...500 Гц / 0,72 мм / 10 g 10 циклов /ось, синус |
|
| Испытание солевым аэрозолем | | EN 60068-2-52 Солевой спрей | метод испытания 3 / автомобиль |
|
| MTTF[годы] | 109 |
| Применение на железных дорогах | | DIN EN 50155 Pkt 13.3 | | | EN 50121-3-2 | | | EN 55016 | |
|
Механические данные
| Вес[г] | 468.9 |
| Тип крепления | панель/поверхность; установка в панелях или вырезах на панелях |
| Размеры[мм] | 96 x 125,1 x 41,3 |
| Материалы | корпус: литой алюминий с порошковым покрытием; Дисплей: закаленное антибликовое стекло; задняя часть корпуса: пластик; диафрагма: Gore-Tex |
| Информация о сроке службы | | Срок службы светодиода дисплея: | > 50000 ч |
|
Дисплеи/элементы управления
| Дисплей | | LED индикатор состояния | 1 СВЕТОДИОД, многоцветный, свободно программируемый |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей с сенсорной функцией |
| Размер дисплея | 4.3" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | LED |
| Глубина цвета | 24 Бит |
| Яркость[кд/м²] | 1000; (регулируется: 0...100 %; С шагом: 1 %) |
| Коэффициент контрастности | 800:1 |
Аппаратное обеспечение
| Процессор | ARM Двухъядерный 64-разрядный процессор с частотой 1,4 ГГц |
| RAM | 1 GByte RAM |
| Массовое хранилище | Флэш-память 4 Гбайт |
| Энергонезависимая память | 8 кБайт |
Хранение данных
| Часы реального времени | да; UTC, буферизация батареи |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - CAN
| Разъем: 1 x M12; кодировка: A |
Электрическое подключение - ETH
| Разъем: 1 x M12; кодировка: D |
