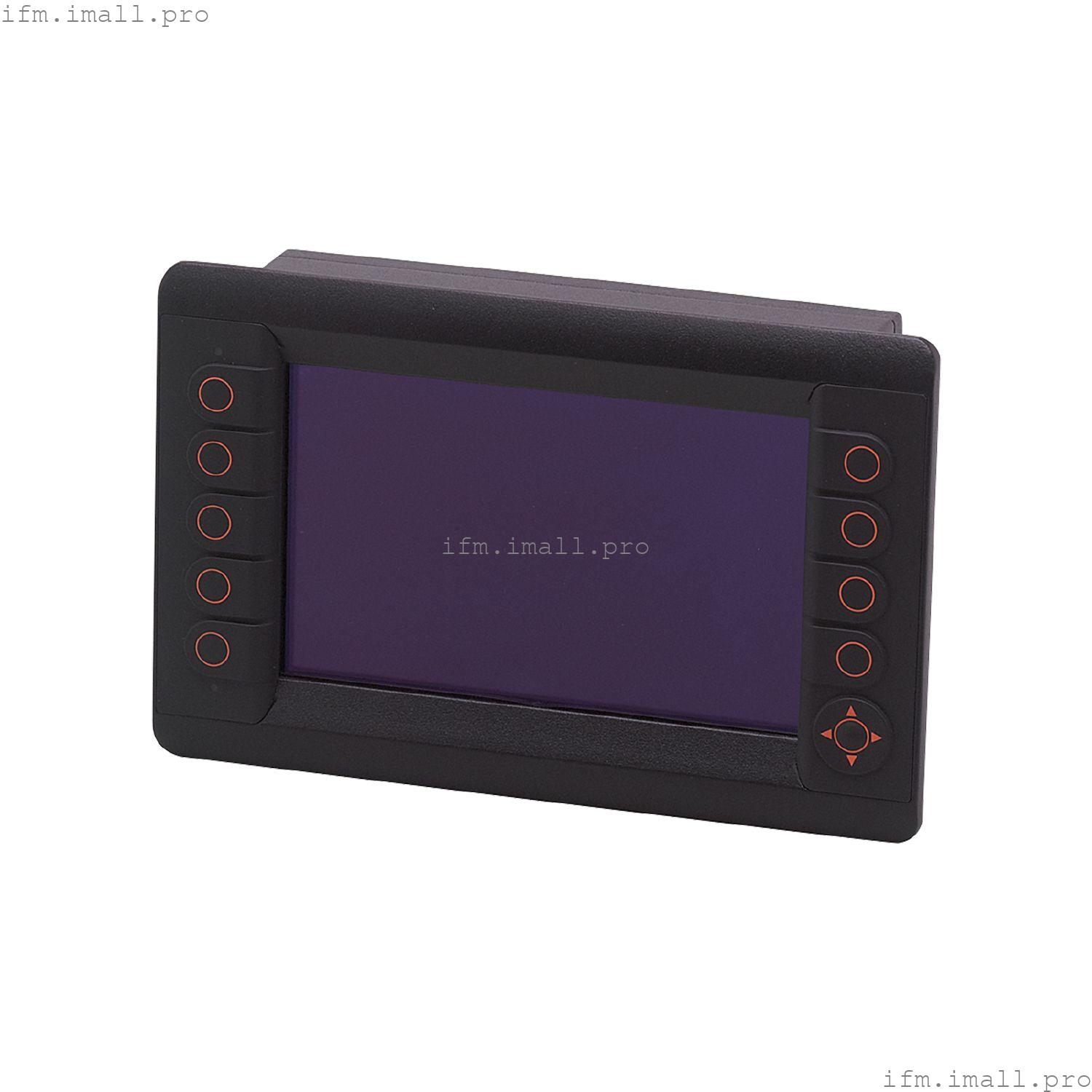

IFM CR1082
R360/PDM NG/DialogDisplay
Программируемый графический дисплей для управления мобильными машинами
- Прочный HMI с Функциональные клавиши с подсветкой, тактильной обратной связью и сенсорным экраном
- Высокопроизводительные интерфейсы CAN для различных задач связи
- Свободно программируется в соответствии с IEC 61131-3 с CODESYS 3.5 или CODESYS 2.3
- USB-интерфейс для регистрации данных и дополнительный интерфейс для аналоговых камер
Технические характеристики
Характеристики продукта
| Управляющие элементы | | 1 | сенсорный экран | | 9 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с кнопкой |
|
| Тип дисплея | цветной дисплей |
Электрические характеристики
| Рабочее напряжение[В] | 10... 32 постоянного тока |
| Потребляемая мощность[Вт] | 7.2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 1; Количество аналоговых входов: 1; Количество цифровых выходов: 1 |
Входы
| Количество цифровых входов | 1 |
| Количество аналоговых входов | 1 |
| Аналоговый вход (ток)[мА] | 0...20 |
| Аналоговый вход (напряжение)[В] | 0...32 |
Выходы
| Количество цифровых выходов | 1 |
Программное обеспечение/программирование
| Функция ПЛК в соответствии с IEC 61131-3 | да |
Интерфейсы
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 1 |
| Количество USB-интерфейсов | 2 |
| Количество видеоинтерфейсов (CVBS) | 2 |
Механические данные
| Вес[г] | 1694 |
| Корпус | прямоугольный |
| Тип крепления | панель / поверхность |
| Размеры[мм] | 146 x 225 x 64,5 |
Дисплеи/элементы управления
| Дисплей | |
| Управляющие элементы | | 1 | сенсорный экран | | 9 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с кнопкой |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей |
| Размер дисплея | 7" |
| Фоновая подсветка дисплея | LED |
Хранение данных
| Часы реального времени | да |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
