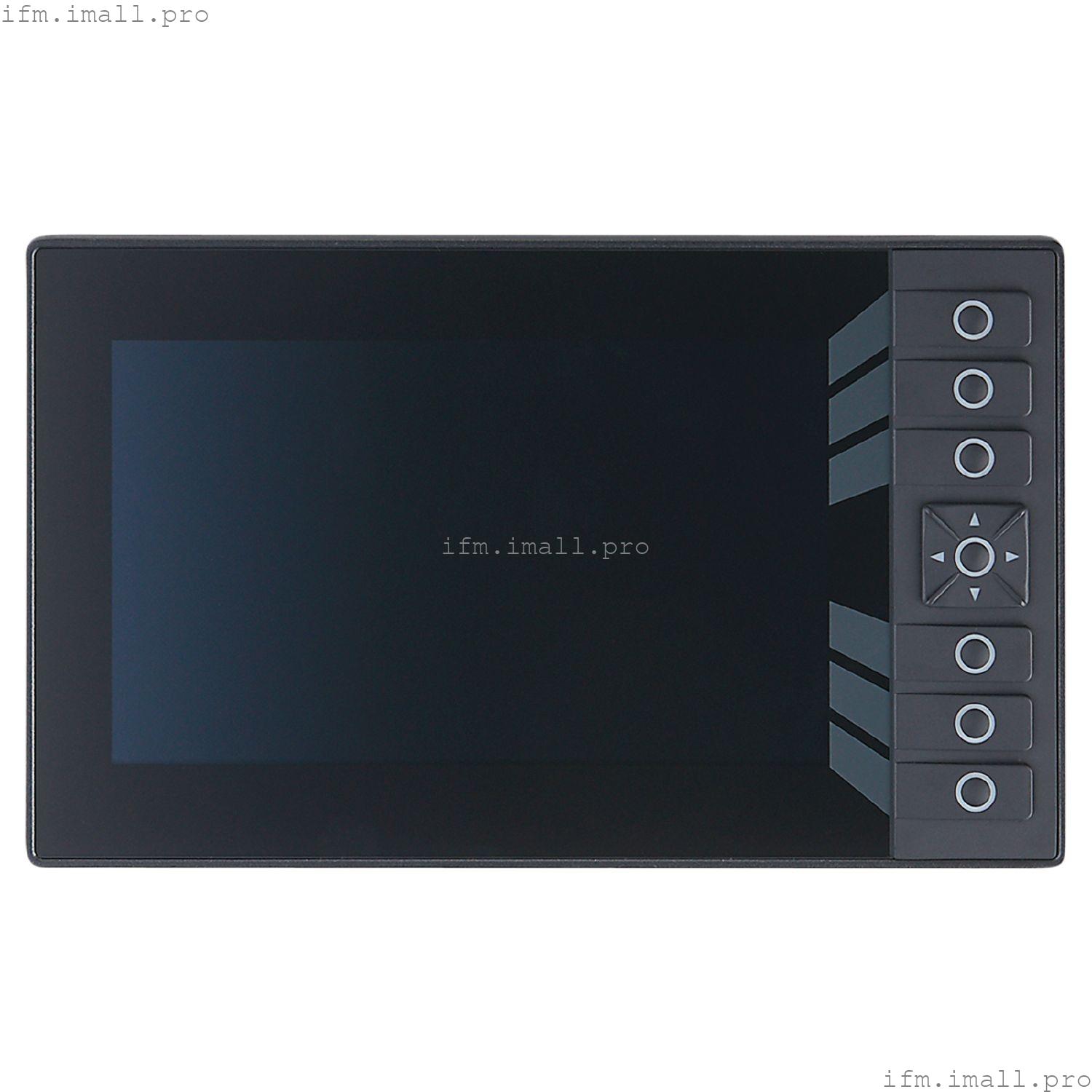

IFM CR1077
ecomatDisplay/7"/Touch
Программируемый графический дисплей для управления мобильными машинами
- Мощный, надежный HMI с современной 64-битной архитектурой и дополнительным сенсорным экраном
- Версии с функциональными клавишами с подсветкой RGB и тактильной обратной связью
- Высокопроизводительный интерфейс USB для регистрации данных и поддержки аналоговых камер и камер Ethernet
- Высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи
- Программируется в соответствии с IEC 61131-3 с помощью CODESYS
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | Ethernet; CAN; USB |
| Управляющие элементы | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с кнопкой |
|
| Тип дисплея | цветной дисплей с сенсорной функцией |
Электрические характеристики
| Рабочее напряжение[В] | 8... 32 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Потребляемый ток[мА] | < 5000 |
| Потребляемая мощность[Вт] | 27 |
| Защита от обратной полярности | да; (в случае питания от бортовой системы / аккумулятора) |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Количество видеовходов | 4; (аналог.) |
| Видеовход | 1 Vss, 75 Ом, PAL, NTSC |
| Аудиовход | Линейный стереовход; -10 дБВ (= 0,316 В); Макс. 0 дБВ (= 1 В) |
Выходы
| Количество цифровых выходов | 2 |
| Макс. токовая нагрузка на выход[мА] | 2500 |
| Частота переключения DC[Гц] | < 20 |
| Аудиовыход | Стерео класса D; 1 Вт; 8 Ом; BTL |
Программное обеспечение/программирование
| Опции настройки параметров | CODESYS 3.5 |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
| Операционная система | Встроенный Linux 4.14 |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; CAN; USB |
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 2 |
| Количество USB-интерфейсов | 2 |
| CAN |
|---|
| Скорость передачи | 20 Кбит/с ... 1 Мбит /с |
| Протокол | CANopen; SAE J1939; свободный протокол |
| Профиль | CiA DS 301 Версии 4; CiA DS 401 версии 1.4 |
| Интерфейс | CAN Интерфейс 2.0 A/B ISO 11898 |
| Заводские настройки | | Скорость передачи: 250 Кбит/с |
|
| Ethernet |
|---|
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 100 Мбит/с |
| Протокол | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP |
| Примечание по интерфейсам | | Сервер встроенных микро-устройств OPC UA |
|
| USB |
|---|
| Скорость передачи | < 480 Мбит/с |
| Версия | USB 2.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -35...60 |
| Примечание по температуре окружающей среды | | 2000 м: -30...65 °C | | 3000 м: -30...60 °C | | Температура материнской платы не должна превышать 85 ° C. | | для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации |
|
| Температура хранения[°C] | -35...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 3000 |
| Защита | IP 65; IP 67; (для вставляемых разъемов с индивидуально герметизированными сердечниками и вставляемых разъемов M12 или уплотнительных колпачков: IP 67) |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, CC, DB, DC, DD, ED | | одновременно разрешается использовать только одно химическое вещество |
|
Испытания/сертификаты
| ЭМС | | UN/ECE-R10 уровень шума и помехоустойчивость: | 100 В/м | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | | | ISO 10605 ESD | | | DIN EN ISO 13766-1 | Отвод воздуха 8 кВ / функциональное состояние C | | ISO 7637-2 импульс 1 | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 5 | степень жесткости 3 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние A (12 В) |
|
| Постоянная ударопрочность | | ISO 16750-3 | 30 g 6 мс / 24000 ударов |
|
| Устойчивость к вибрации | | ISO 16750-3 Испытание VII | случайное место установки кузова автомобиля | | EN 60068-2-6 sine | 10...500 Гц / 10 циклов / ось, синус |
|
| Климатические испытания | | EN 60068-2-30 влажный нагрев: циклический | верхний температурный предел 55 ° C / 6 циклов | | EN 60068-2-78 влажность тепло: пост. | 40 ° C относительная влажность 93% / период тестирования 21 день |
|
| Испытание солевым аэрозолем | | EN 60068-2-52 Солевой спрей | уровень опасности 3 / автомобиль |
|
| MTTF[годы] | 37 |
| Применение на железных дорогах | | DIN EN 50155 Pkt 12.2 | | | EN 50121-3-2 | | | EN 55016 | |
|
Механические данные
| Вес[г] | 1512 |
| Корпус | прямоугольный |
| Тип крепления | панель / поверхность |
| Размеры[мм] | 137,4 x 223,6 x 46,5 |
| Материалы | корпус: литой алюминий с порошковым покрытием; Дисплей: стекло с антибликовым покрытием и закалкой |
| Информация о сроке службы | | кнопки: | 1000000 операций | | навигационная клавиша с кнопкой: | 1000000 операций | | Срок службы светодиода дисплея: | > 70000 ч |
|
Дисплеи/элементы управления
| Дисплей | | LED индикатор состояния | 1 СВЕТОДИОД, многоцветный, свободно программируемый | | Дисплей | поворот дисплея: 4 x 90 ° |
|
| Управляющие элементы | | 6 | свободно программируемые функциональные клавиши с подсветкой | | 1 | навигационная клавиша с кнопкой |
|
| Разрешение дисплея | 800 x 480 |
| Тип дисплея | цветной дисплей с сенсорной функцией |
| Размер дисплея | 7" |
| Соотношение сторон | 16:10 |
| Фоновая подсветка дисплея | LED |
| Глубина цвета | 18 Бит |
| Яркость[кд/м²] | < 800; (регулируется: 0...100 %; С шагом: 1 %) |
| Коэффициент контрастности | 1000:1 |
| Версия с сенсорным экраном | PCAP; (распознавание до 10 пальцев, оптимизировано для влажных условий и перчаток) |
Аппаратное обеспечение
| Процессор | ARM Четырехъядерный 64-разрядный процессор с частотой 1,2 ГГц |
| RAM | 1 GByte RAM |
| Массовое хранилище | Флэш-память 8 Гбайт |
| Энергонезависимая память | 16 кБайт |
Хранение данных
| Часы реального времени | да; UTC, буферизация батареи |
Аксессуары
| Объем поставки | | аккумулятор: 1 x CR1225 (3 В, 48 мАч), встроенный |
|
Примечания
| Количество в упаковке | 1 шт. |
