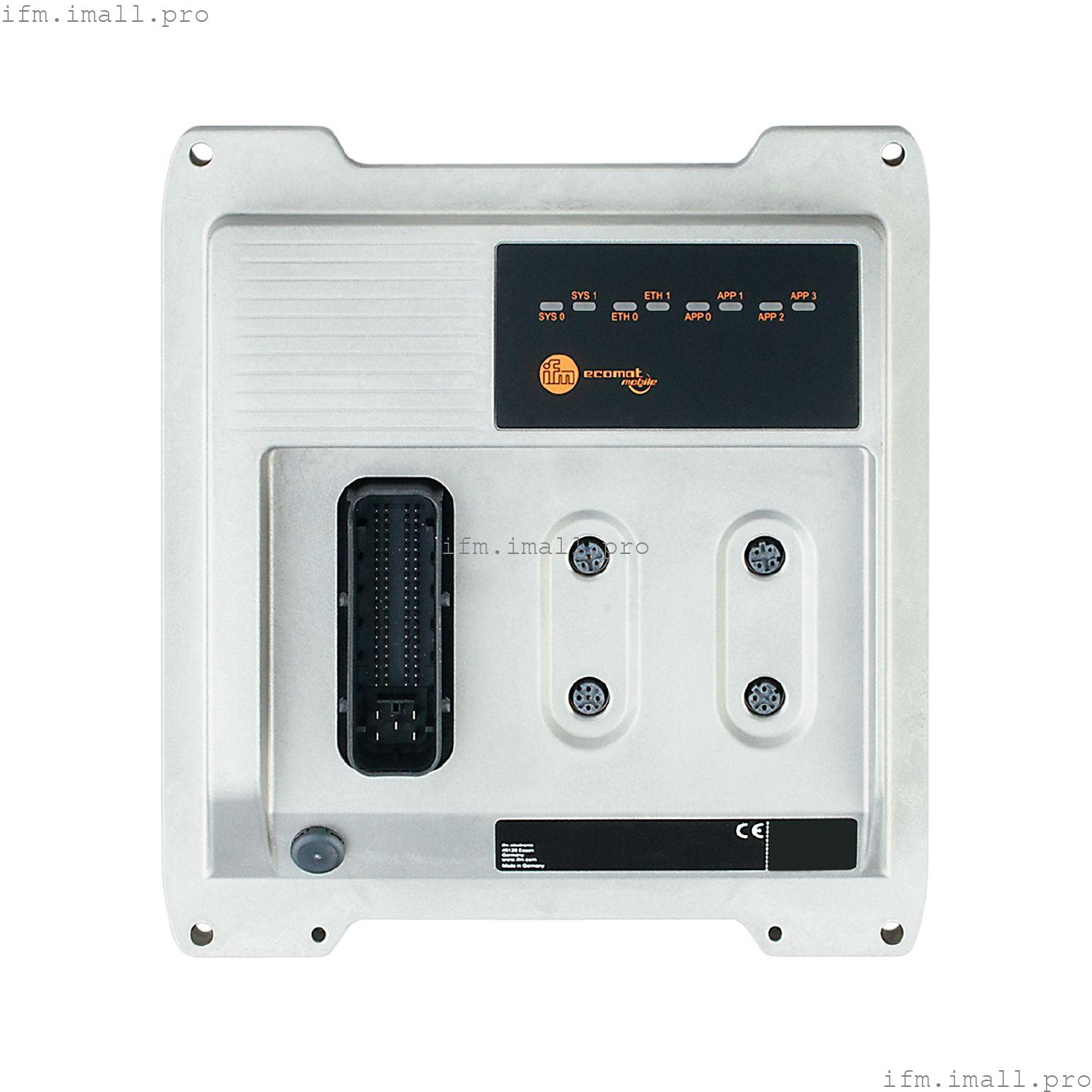

IFM CR0709

ecomatController/60/Std.

Программируемый контроллер для мобильных машин

Мощные 32-битные трехъядерные контроллеры с большой памятью
С множеством многофункциональных настраиваемых входов и выходов
Высокопроизводительные интерфейсы CAN и Ethernet для различных задач связи
Свободно программируется в соответствии с IEC 61131-3 с CODESYS 3.5

Купить IFM CR0709 ecomatController/60/Std. или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Общее количество входных данных	32
Общее количество выходных данных	28
Коммуникационный интерфейс	Ethernet; CAN; RS232
Защита	IP 65; IP 67; (для вставляемых разъемов с индивидуально герметизированными сердечниками и вставляемых разъемов M12 или уплотнительных колпачков: IP 67)

Электрические характеристики

Рабочее напряжение[В]	8...32 постоянного тока; (т < 10 с: 36 В)
Номинальное напряжение постоянного тока[В]	12 / 24
Потребляемый ток[мА]	< 400
Потребляемая мощность[Вт]	8; (VBB30)
Защита от обратной полярности	да; (в случае питания от бортовой системы / аккумулятора)

Входы/выходы

Общее количество входов и выходов

Входы

Общее количество входных данных	32
Количество частотных входов	8
Количество резисторных входов	4
Количество цифровых входов	32
Количество аналоговых входов	16

Цифровые входы, частотный сигнал (IN FREQUENCY-B)

число

Штекер ST A

IN0000...IN0003

IN0500...IN0503

Частотный вход

тип функции	частота, время цикла
программный режим	IN_PERIOD_RATIO_CSO/CSI
частота [Гц]	0,01...5000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Частотный вход

тип функции	частота, время цикла
программный режим	IN_PERIOD_RATIO_US_CSO/CSI
частота [Гц]	0,1...5000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Частотный вход

тип функции	частота
программный режим	IN_FREQUENCY_CSO/CSI
частота [Гц]	0,5...30000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Частотный вход

тип функции	импульс
программный режим	IN_COUNT_CSO/CSI
частота [Гц]	0...30000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Частотный вход

тип функции	импульсный, инкрементный
программный режим	IN_INC_ENCODER_CSO/CSI
частота [Гц]	0,0625...5000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Частотный вход

тип функции	фаза
программный режим	IN_PHASE_CSO/CSI
частота [Гц]	0,0625...5000
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
входное сопротивление [Ом]	10000
Точность	± 10 мкс

Аналоговый вход

тип функции	Напряжение
программный режим	IN_VOLTAGE_10
диапазон входного сигнала [В]	0...10
входное сопротивление [Ом]	67600
Разрешение	12 бит
Точность	100 мВ
входная частота [Гц]	< 330
уровень диагностики low	0 В; (параметризуемый)
Диагностический уровень high	10 В; (параметризуемый)

Цифровой вход

тип функции	бинарный, high side
программный режим	IN_DIGITAL_CSO
Уровень переключения high [В]	> 65 % VBB30; (параметризуемый)
Уровень переключения low [В]	< 25 % VBB30; (параметризуемый)
Разрешение	12 бит
Точность	960 мВ
входная частота [Гц]	< 330
входное сопротивление [Ом]	10000
уровень диагностики low	0 % VBB30; (параметризуемый)
Диагностический уровень high	100 % VBB30; (параметризуемый)

Цифровой вход

тип функции	бинарный, low-side
программный режим	IN_DIGITAL_CSI
Уровень переключения high [В]	> 70 % VBB30; (параметризуемый)
Уровень переключения low [В]	< 30 % VBB30; (параметризуемый)
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
входное сопротивление [Ом]	10000
уровень диагностики low	0 % VBB30; (параметризуемый)
Диагностический уровень high	400 % VBB30; (параметризуемый)

Многофункциональные входы, аналоговые/цифровые (IN MULTIFUNCTION-A)

число

Штекер ST A

IN0100...IN0103

IN0200...IN0203

IN0600...IN0603

IN0700...IN0703

Аналоговый вход

тип функции	Ток
программный режим	IN_CURRENT_CSI
диапазон входного сигнала [мА]	0...20
входное сопротивление [Ом]	298
Разрешение	12 бит
Точность	± 345 мкА
входная частота [Гц]	< 330
уровень диагностики low	0 мА; (параметризуемый)
Диагностический уровень high	20 мА; (параметризуемый)

Аналоговый вход

тип функции	Напряжение
программный режим	IN_VOLTAGE_10
диапазон входного сигнала [В]	0...10
входное сопротивление [Ом]	67600
Разрешение	12 бит
Точность	100 мВ
входная частота [Гц]	< 330
уровень диагностики low	0 В; (параметризуемый)
Диагностический уровень high	10 В; (параметризуемый)

Аналоговый вход

тип функции	Напряжение
программный режим	IN_VOLTAGE_32
диапазон входного сигнала [В]	0...32
входное сопротивление [Ом]	51000
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
уровень диагностики low	0 В; (параметризуемый)
Диагностический уровень high	32 В; (параметризуемый)

Аналоговый вход

тип функции	Напряжение, логометрическое
программный режим	IN_VOLTAGE_RATIO
диапазон входного сигнала [В]	0...100 % VBB30
входное сопротивление [Ом]	51000
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
уровень диагностики low	0 ‰; (параметризуемый)
Диагностический уровень high	1000 ‰; (параметризуемый)

Цифровой вход

тип функции	бинарный, low-side
программный режим	IN_DIGITAL_CSI
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
входное сопротивление [Ом]	9500
уровень диагностики low	1 В; (параметризуемый)
Диагностический уровень high	95 % VBB30; (параметризуемый)

Цифровые/резистивные входы (IN RESISTOR-A)

число

Штекер ST A

IN0400...IN0401

IN0900...IN0901

Цифровой вход

тип функции	бинарный, low-side
программный режим	IN_DIGITAL_CSI
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
входное сопротивление [Ом]	3200
уровень диагностики low	0 % VBB30; (параметризуемый)
Диагностический уровень high	400 % VBB30; (параметризуемый)

Резисторный вход

тип функции	бинарный, high side
программный режим	IN_RESISTOR
диапазон входного сигнала [Ом]	16...30000
измеряемый ток [мА]	< 2,0
Разрешение	12 бит
Точность	16...3000 Ω: ± 600 Ω
	3000...15000 Ω: ± 1500 Ω
	15000...30000 Ω: ± 3000 Ω
уровень диагностики low	0 Ом; (параметризуемый)
Диагностический уровень high	31000 Ом; (параметризуемый)

Цифровые входы (IN DIGITAL-B)

число

Штекер ST A

IN0300, IN0301

IN0800, IN0801

Цифровой вход

тип функции	бинарный, low-side
программный режим	IN_DIGITAL_CSI
Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
Разрешение	12 бит
Точность	320 мВ
входная частота [Гц]	< 330
входное сопротивление [Ом]	3200
уровень диагностики low	1 В; (параметризуемый)
Диагностический уровень high	95 % VBB30; (параметризуемый)

Reset (RESET-COM)

число

Цифровой вход

Уровень переключения high [В]	> 70 % VBB30
Уровень переключения low [В]	< 30 % VBB30
Точность	1,6 В

Выходы

Общее количество выходных данных	28
Количество цифровых выходов	27
Количество аналоговых выходов	1
Количество ШИМ-выходов	27
Количество выходов PWM-I	18
Количество выходов с H-мостом	6; (3 x 2)

Выходные группы

число

Штекер ST A

VBB0...VBB2

Переключатель выходной группы

тип функции	вторая независимая опция для безопасного отключения выходной группы
диапазон напряжений [В]	6... 32 постоянного тока
измерение напряжения [В]	0...36
точность измерения напряжения [мВ]	360
диагностическая функция	контроль тока, напряжения
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	12000; (параметризуемый)

Цифровые/ШИМ выходы; 4,0 A; H-мост (OUT PWM-40-BRIDGE-A)

число

Штекер ST A

OUT0006, OUT0007

OUT0106, OUT0107

OUT0206, OUT0207

ШИМ-выход

тип функции	бинарный, high side
программный режим	OUT_PWM_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
выходная частота [Гц]	20...2000
соотношение импульса / паузы	1...1000 ‰; (параметризуемый)
Разрешение	1 ‰; (20...250 Гц)
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

ШИМ-выход

тип функции	бинарный, low-side
программный режим	OUT_PWM_CSI
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
выходная частота [Гц]	20...500
соотношение импульса / паузы	1...1000 ‰; (параметризуемый)
Разрешение	1 ‰; (20...250 Гц)
защитная цепь	индуктивная нагрузка; тепловая защита

Выход PWM-I

тип функции	PID-Стромрегулятор
программный режим	OUT_CURRENT_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
выходная частота [Гц]	20...2000
диапазон регулирования [A]	0,05...4
разрешение настройки [мА]	1
разрешение управления [мА]	2
Минимальное сопротивление нагрузки [Ом]	12 V: 3 Ω / 24 V: 6 Ω
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

Цифровой выход

тип функции	бинарный, high side
программный режим	OUT_DIGITAL_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
контроль состояния переключения [В]	2
точность контроля состояния переключения [В]	± 1
диагностическая функция	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

Цифровой выход

тип функции	бинарный, low-side
программный режим	OUT_DIGITAL_CSI
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
защитная цепь	индуктивная нагрузка; тепловая защита

Цифровые/ШИМ выходы; 4,0 A (OUT PWM-40-A)

число

Штекер ST A

OUT0008, OUT0108, OUT0208

ШИМ-выход

тип функции	бинарный, high side
программный режим	OUT_PWM_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
выходная частота [Гц]	20...2000
соотношение импульса / паузы	1...1000 ‰; (параметризуемый)
Разрешение	1 ‰; (20...250 Гц)
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

Выход PWM-I

тип функции	контролируемый по току
программный режим	OUT_CURRENT_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
выходная частота [Гц]	20...2000
диапазон регулирования [A]	0,05...4
разрешение настройки [мА]	1
разрешение управления [мА]	2
Минимальное сопротивление нагрузки [Ом]	12 V: 3 Ω / 24 V: 6 Ω
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

Цифровой выход

тип функции	бинарный, high side
программный режим	OUT_DIGITAL_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...4
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...6
точность текущего измерения [A]	0,04
контроль состояния переключения [В]	2
точность контроля состояния переключения [В]	± 1
диагностическая функция	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	4000; (параметризуемый)

Цифровые/ШИМ выходы; 2,5 A (OUT PWM-25-A)

число

Штекер ST A

OUT0000, OUT0002, OUT0004

OUT0100, OUT0102, OUT0104

OUT0200, OUT0202, OUT0204

ШИМ-выход

тип функции	бинарный, high side
программный режим	OUT_PWM_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...2,5
выходная частота [Гц]	20...2000
соотношение импульса / паузы	1...1000 ‰; (параметризуемый)
Разрешение	1 ‰; (20...250 Гц)
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...4
точность измерения тока [мА]	37,5
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Выход PWM-I

тип функции	контролируемый по току
программный режим	OUT_CURRENT_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...2,5
выходная частота [Гц]	20...2000
диапазон регулирования [A]	0,05...2,5
разрешение настройки [мА]	1
разрешение управления [мА]	2
Минимальное сопротивление нагрузки [Ом]	12 V: 3 Ω / 24 V: 6 Ω
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...4
точность измерения тока [мА]	37,5
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Цифровой выход

тип функции	бинарный, high side
программный режим	OUT_DIGITAL_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...2,5
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...4
точность измерения тока [мА]	37,5
контроль состояния переключения [В]	2
точность контроля состояния переключения [В]	± 1
диагностическая функция	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Цифровые/ШИМ выходы; 2,5 A (OUT PWM-25-B)

число

Штекер ST A

OUT0001, OUT0003, OUT0005

OUT0101, OUT0103, OUT0105

OUT0201, OUT0203, OUT0205

ШИМ-выход

тип функции	бинарный, high side
программный режим	OUT_PWM_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...2,5
выходная частота [Гц]	20...2000
соотношение импульса / паузы	1...1000 ‰; (параметризуемый)
Разрешение	1 ‰; (20...250 Гц)
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...4
точность измерения тока [мА]	125
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Цифровой выход

тип функции	бинарный, high side
программный режим	OUT_DIGITAL_CSO
диапазон напряжений [В]	6... 32 постоянного тока
ток переключения [А]	0,025...2,5
защитная цепь	индуктивная нагрузка; тепловая защита
измерение тока [А]	0...4
точность измерения тока [мА]	125
контроль состояния переключения [В]	2
точность контроля состояния переключения [В]	± 1
диагностическая функция	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Питание датчика (OUT SUPPLY-A)

число

Штекер ST A

OUT3000

Источник питания датчика

тип функции	источник питания
программный режим	OUT_SENSOR_05
Выходное напряжение [В]	5
Точность	5 %
минимальный ток нагрузки [мА]	10
максимальный ток нагрузки [мА]	400
измерение тока [А]	0...2,5
точность измерения тока [мА]	125
измерение напряжения [В]	0...10
точность измерения напряжения [мВ]	500
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Источник питания датчика

тип функции	источник питания
программный режим	OUT_SENSOR_10
Выходное напряжение [В]	10
Точность	5 %
минимальный ток нагрузки [мА]	10
максимальный ток нагрузки [мА]	200
измерение тока A]	0...2,5
точность измерения тока [мА]	125
измерение напряжения [В]	0...10
точность измерения напряжения [мВ]	500
диагностические функции	обрыв провода; короткое замыкание; контроль тока
нижний предел текущего контроля [мА]	0; (параметризуемый)
верхний предел текущего контроля [мА]	2500; (параметризуемый)

Аналоговые выходы (OUT VOLTAGE-A)

число

Штекер ST A

OUT3001

Аналоговый выход

тип функции	Напряжение
программный режим	OUT_ANALOG_10
диапазон напряжений [В]	0... 10 постоянного тока
Точность	5 %
максимальный ток нагрузки [мА]	5
время отклика шага [мс]	< 1,8 (10...90 %)
измерение напряжения [В]	0...10
точность измерения напряжения [В]	0,5 В

Программное обеспечение/программирование

Опции настройки параметров	CODESYS 3.5
Функция ПЛК в соответствии с IEC 61131-3	да
Операционная система	Операционная система реального времени

Интерфейсы

Коммуникационный интерфейс	Ethernet; CAN; RS232
Количество интерфейсов CAN	4
Количество интерфейсов Ethernet	2
Количество интерфейсов R232	1

CAN

Скорость передачи

20 Кбит/с ... 1 Мбит /с

Протокол

CANopen; SAE J1939; свободный протокол

Профиль

CiA DS 301 Версии 4.2; CiA DS 401 версии 1.4

Интерфейс

CAN Интерфейс 2.0 A/B ISO 11898

Заводские настройки

Скорость передачи: 250 Кбит/с

Ethernet

Стандарт передачи

10Base-T; 100Base-TX

Скорость передачи

10 Мбит/с; 100 Мбит/с

Протокол

TCP/IP; UDP/IP; Modbus TCP

Примечание по интерфейсам

2 порта со встроенным коммутатором

RS232 - сервисный интерфейс

Скорость передачи

9,6...115,2 кБит/с

Заводские настройки

Скорость передачи: 115,2 Кбит/с

Условия эксплуатации

Температура корпуса[°C]

-40...85

Температура хранения[°C]

-40...85

Макс. относительная влажность воздуха[%]

90; (без конденсации)

Макс. высота над уровнем моря[м]

3000

Защита

IP 65; IP 67; (для вставляемых разъемов с индивидуально герметизированными сердечниками и вставляемых разъемов M12 или уплотнительных колпачков: IP 67)

Степень загрязнения

Химические среды

ISO 16750-5

AA, BA, BD, CC, DB, DC, DD

Испытания/сертификаты

ЭМС

DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Взрыв
ISO 7637-2 импульс 1	степень жесткости 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 2a	степень жесткости 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 2b	степень жесткости 4 / функциональное состояние C (24 В)
ISO 7637-2 импульс 3a	степень жесткости 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 3b	степень жесткости 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 4	степень жесткости 4 / функциональное состояние A (24 В)
ISO 7637-2 импульс 5	степень жесткости 3 / функциональное состояние A (24 В)
ISO 7637-2 импульс 4	степень жесткости 4 / функциональное состояние A (12 В)

Постоянная ударопрочность

ISO 16750-3

30 g 6 мс / 24000 ударов

Быстрое изменение температуры

EN 60068-2-30 влажный нагрев: циклический	верхний температурный предел 55 ° C / 6 циклов
EN 60068-2-78 влажность тепло: пост.	40 ° C относительная влажность 93% / период тестирования 21 день

Устойчивость к вибрации

ISO 16750-3 Испытание VII	случайное место установки кузова автомобиля
EN 60068-2-6 sine	10...500 Гц / 10 циклов / ось, синус

Испытание солевым аэрозолем

EN 60068-2-52 Солевой спрей

уровень опасности 3 / автомобиль

Механические данные

Вес[г]	1455.5
Корпус	прямоугольный
Тип крепления	винтовое крепление; (4 x M6)
Размеры[мм]	219 x 203 x 47
Материалы	корпус: пассивированный алюминий, отлитый под давлением

Дисплеи/элементы управления

Дисплей

состояние (SYS0)	1 СВЕТОДИОД, многоцветный
состояние (SYS1)	1 СВЕТОДИОД, многоцветный
Ethernet (ETH0)	1 СВЕТОДИОД, зеленый
Ethernet (ETH1)	1 СВЕТОДИОД, зеленый
статус (APP0)	1 СВЕТОДИОД, многоцветный программируемый
статус (APP 1)	1 СВЕТОДИОД, многоцветный программируемый
статус (APP 2)	1 СВЕТОДИОД, многоцветный программируемый
статус (APP 3)	1 СВЕТОДИОД, многоцветный программируемый

Рабочие состояния - система/оборудование

Дисплей

операционная система не загружена	Светодиод (SYS0), мигающий зеленым цветом 5 Гц
аппаратная ошибка (Фатальная ошибка +)	Светодиод (SYS0), красные индикаторы
системная ошибка (Фатальная ошибка)	Светодиод (SYS0), красные индикаторы
	Светодиод (SYS1), красные индикаторы
Обновить	Светодиод (SYS0), мигающий желтым / зеленым цветом 2 Гц
	Светодиод (SYS1), мигающий желтым / зеленым цветом 2 Гц
Спящий режим	Светодиод (SYS0), синие индикаторы

Приложение SPS (SYS0 / SYS1)

Дисплей

нет приложения	Светодиодные, зеленые огни
Запуск	Светодиод, мигающий зеленым цветом 2 Гц
неисправность	Светодиод, мигающий красным цветом 10 Гц
Отладочный запуск	Светодиод, мигающий желтым цветом 2 Гц
Остановка отладки	Светодиод, желтый свет

Ethernet (ETH0 / ETH1)

Дисплей

Подключение	Светодиодные, зеленые огни
передача данных	Светодиод, мигающий зеленым

Аппаратное обеспечение

Процессор	32-Битный трехъядерный процессор
RAM	2,7 MByte RAM
Массовое хранилище	Флэш-память 9 Мбайт
Энергонезависимая память	10 кБайт

Аксессуары

Объем поставки

Защитный колпачок: M12

саморез: 1 x M4, для подключения экрана

Примечания

Количество в упаковке

1 шт.

Электрическое подключение - CAN0

Разъем: 1 x M12; кодировка: A

Электрическое подключение - CAN1 / RS232

Разъем: 1 x M12; кодировка: A

Электрическое подключение - Ethernet

ETH0 / ETH1

Разъем: 2 x M12; кодировка: D

Электрическое подключение - ST A

Подключение

Разъем: 1 x AMP; кодировка: A
