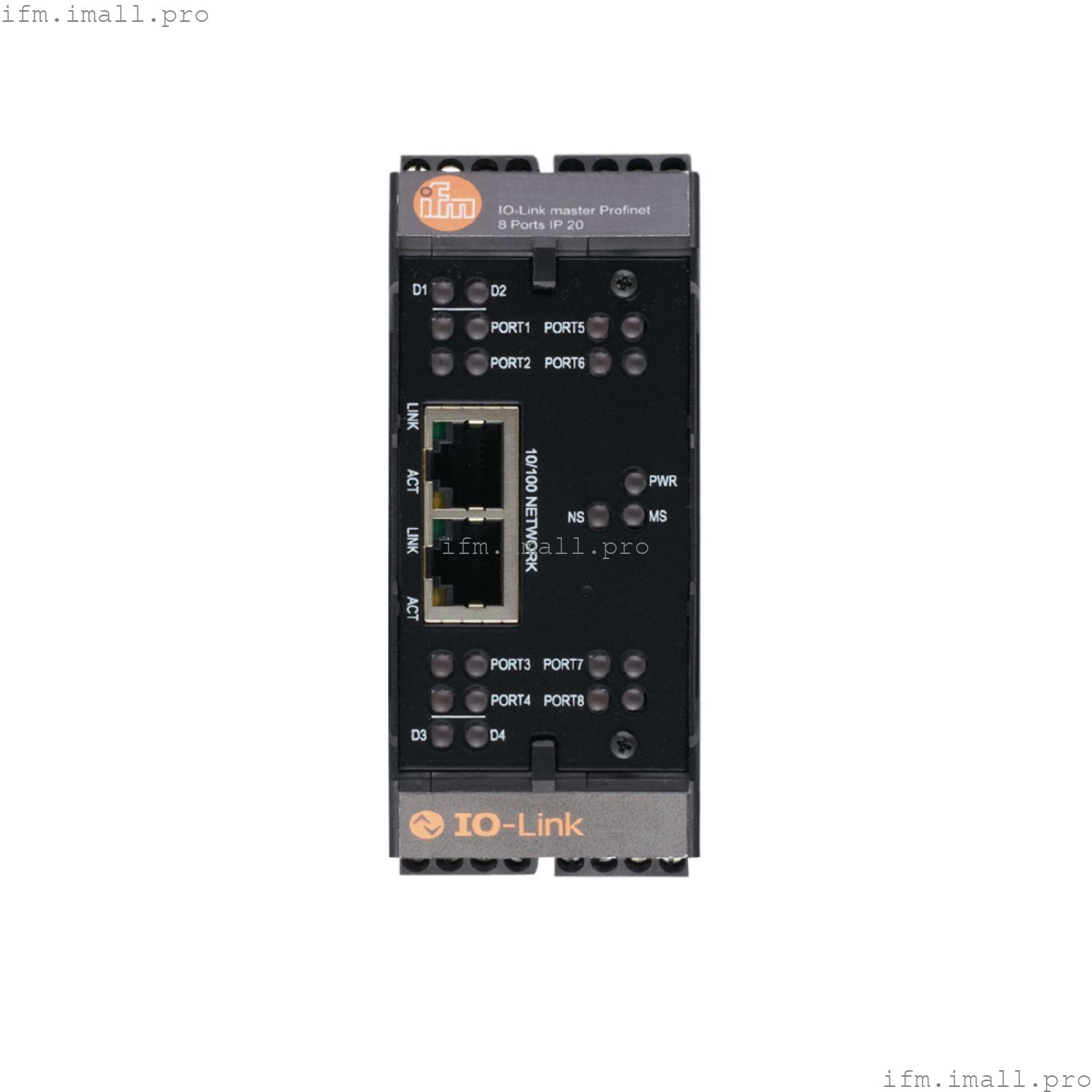

IFM AY1000
IO-Link Master CL PN 8P IP20
IO-Link Мастер с интерфейсом PROFINET
- Надежная передача данных машины, параметров процесса и диагностических данных на контроллер
- Два порта Ethernet со встроенным коммутатором
- Встроенный веб-сервер для настройки и диагностика
- Одновременный обмен данными с контроллером и миром ИТ
- Для подключения до восьми устройств IO-Link
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Модули ввода-вывода для использования в шкафу управления |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Номинальное напряжение постоянного тока[В] | 24 |
| Макс. потребляемая мощность[ВА] | 2.4 |
| Макс. токовая нагрузка полная[A] | 2 |
Входы/выходы
| Общее количество входов и выходов | 20 |
| Количество входов и выходов | Количество цифровых входов: 18; Количество цифровых выходов: 10 |
Входы
| Количество цифровых входов | 18; (8 x 2 + 2 x 1) |
| Входная цепь цифровых входов | PNP |
| источник питания[В] | 24 |
| Макс. общий номинальный ток входов[мА] | 1600 |
| Ограничение входного тока[мА] | 200 |
| Цифровые входы для защиты от короткого замыкания | да |
| Цифровые входы защищены от короткого замыкания | да |
| Цифровые входы с защитой от перегрузки | да |
Выходы
| Количество цифровых выходов | 10 |
| Цепь | PNP |
| Макс. токовая нагрузка на выход[мА] | 200 |
| Защита от короткого замыкания | да |
| Электрически разделенный | нет |
| Выходы питания привода | 24 В постоянного тока |
Интерфейсы
| Коммуникационный интерфейс | IO-Link; Ethernet |
| Ethernet |
|---|
| Скорость передачи | 10; 100 |
| Протокол | PROFINET |
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Количество портов класса A | 8 |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -20...70 |
| Макс. относительная влажность воздуха[%] | 95 |
| Защита | IP 20 |
Испытания/сертификаты
| Устойчивость к ударам / вибрации | EN60068-2-6; EN60068-2-27 |
Механические данные
| Вес[г] | 407 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 105.3 x 45.2 x 113.6 |
| Материалы | корпус: PA |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| винтовые клеммы: ; Интервал: 20 мм |
