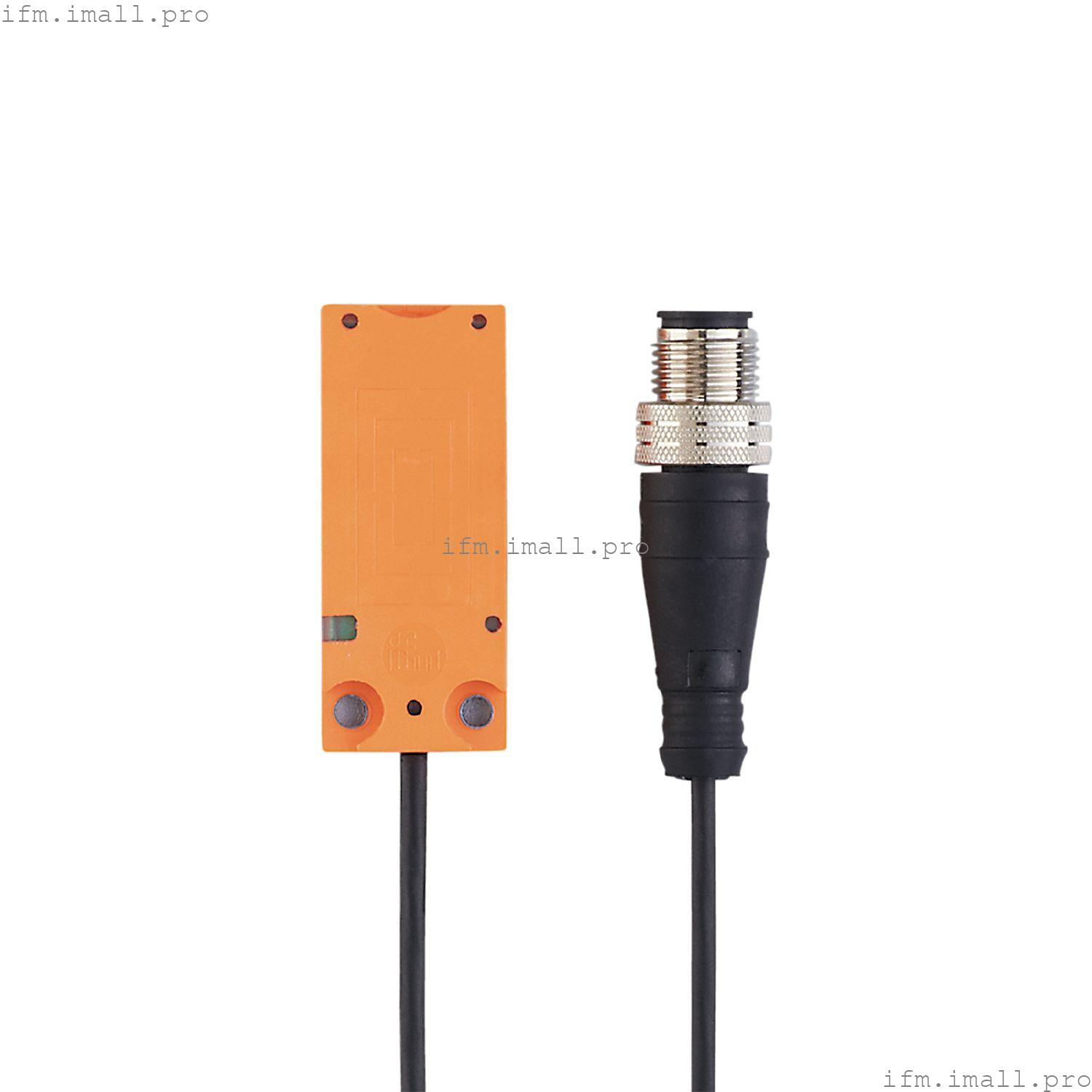

IFM ANT516
DTRHF KQRWIDUS03-
RFID-головка считывания/записи HF
- Для надежной идентификации идентификационных меток на носителях заготовок и изделиях
- RFID HF головка чтения/записи в плоском исполнении для решений с ограниченным монтажным пространством
- Высокий уровень защиты для требований жестких промышленных условий
- Подходит для использования с адаптерами антенн RFID для увеличения диапазона
- Для подключения к блокам оценки RFID LF/HF с использованием проверенного соединения M12
Технические характеристики
Применение
| Применение | обнаружение объектов на транспортном оборудовании |
| Одобрение радиосвязи для | ЕС/ RED; Япония; Австралия; Китай; Тайвань; Индия; Сингапур; Украина; США; Канада; Малайзия; Бразилия; Мексика; Вьетнам |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 19,2...28,8 постоянного тока |
| Потребляемый ток[мА] | < 60 |
| Класс защиты | III |
| Рабочая частота[МГц] | 13,56 |
| Стандарт RFID | ISO 15693 |
Зона обнаружения
| Расстояние головки записи/чтения спереди[мм] | 170 |
| Расстояние головки записи/чтения сбоку[мм] | 160 |
| Расстояние до идентификационной метки[мм] | | относится к дисковой метке диаметром 30 мм и антенне, установленной на металле, I-CODE SLI | : | ≤ 32 |
|
Интерфейсы
| Коммуникационный интерфейс | DATA / DTE10x |
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| Ударопрочность | | EN 60068-2-27 | 50 г 11 мс / 40 г (6 мс, непрерывно) |
|
| Устойчивость к вибрации | | EN 60068-2-6 | 20 g 10... 2000 Гц |
|
| MTTF[годы] | 457.9 |
| Одобрение UL | | Ta | -20...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Номер файла UL | E205959 |
|
Механические данные
| Вес[г] | 90 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 20 x 7 x 48 |
| Материалы | PBT; TPE-U; нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | коммуникация с метками | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 2 м, полиуретан; 3 x 0,14 мм2 |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
