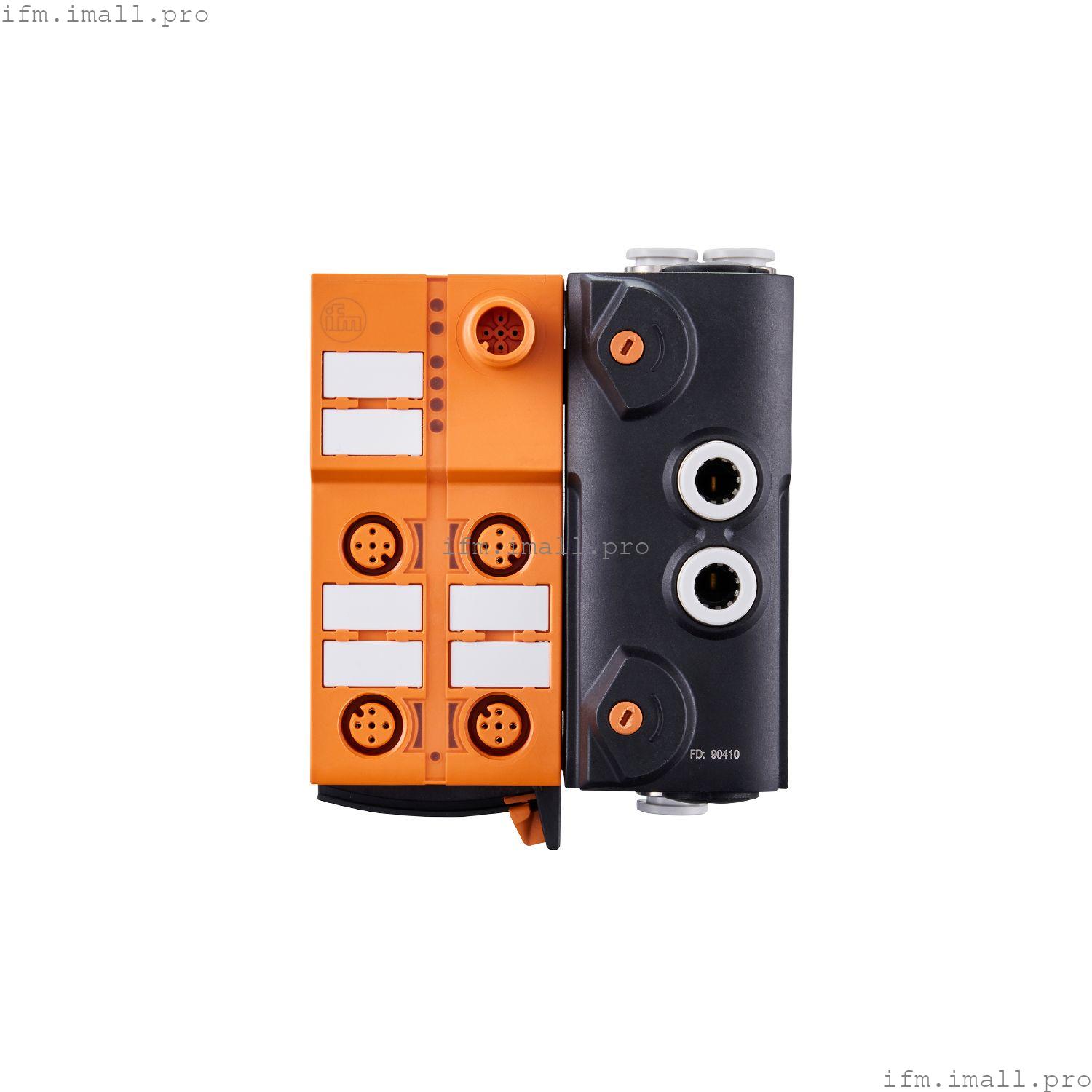

IFM AL5228
IOL AirBox 2x3/2 4x2DI
IO-Link AirBox с технологией быстрого монтажа
- Для децентрализованного срабатывания цилиндров и приводов клапанов
- Высокая энергоэффективность благодаря децентрализованному применению вблизи привода
- Снижение сложности установки и электропроводки
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Комбинация устройства IO-Link и электромагнитного клапана
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых входов: 8; Количество пневматических выходов: 2 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | установка в полевых условиях; для использования во влажной среде |
| Среда | сжатый воздух |
| температура среды[°C] | -10...50 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (к SELV/PELV) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | 80...680; (24 В постоянного тока, полная нагрузка) |
| Категория перенапряжения | II |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 8; Количество пневматических выходов: 2 |
Входы
| Количество цифровых входов | 8; (4 x 2) |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | US |
| источник питания[В] | 18...30; (от рабочего напряжения) |
| Макс. общий номинальный ток входов[мА] | 400 |
| Входной ток высокий[мА] | 2...3.5 |
| Входной ток низкий[мА] | 0...1.5 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество пневматических выходов | 2 |
| Выходы питания привода | US |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 2.7 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1503 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -10...55 |
| Примечание по температуре окружающей среды | | Частота переключения < 1,66 Гц: -10...50 °C | | Частота переключения> 1,66 Гц: -10...55 °C |
|
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65; IP 67 |
| Степень загрязнения | 2 |
Механические данные
| Вес[г] | 427.9 |
| Корпус | прямоугольный |
| Тип крепления | монтаж на DIN-рейку; быстрый монтаж; Возможность прямого подключения плоских кабелей AS-i; (TH35 (EN 60715)) |
| Размеры[мм] | 109 x 85 x 52 |
| Материалы | корпус: PA 6.6; корпус воздухозаборника: PA 6; Уплотнение: TPE; Уплотнительные кольца: NBR |
| Пневматическая система | 2 х 3/2-ходовых золотниковых клапана (без перекрытия) |
| Диапазон рабочего давления | | 2 ... 8 бар | 0,2...0,8 МПа | 29 ...116 psi |
|
| Расход воздуха при 6/5 бар[л/мин] | 500 |
| Допустимый объем сжатого воздуха | несмазанный сжатый воздух класса 6-3-1; смазанный сжатый воздух класса 6-3-4 |
| Ручное управление | нажатие / отпускание или нажатие/ поворот/ блокировка |
| Трубные фитинги | 8 мм |
| Выхлопные газы | выхлопные газы могут выпускаться через трубное соединение |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Монтажная пластина:, E74999 | | Нижняя часть модуля:, E75000 | | Защитный колпачок: M12, E73004 | | уплотнительные заглушки:, E75231 | | глушитель:, E75232 | | Вставной L-образный фитинг:, E75228 | | Вставной тройниковый фитинг:, E75227 |
|
Примечания
| Замечания | | Если устройство не приводится в действие пневматически, необходимо вставить уплотнительную пробку E75231. | | Избегайте попадания грязи и пыли. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | L-, L+, I-1, I-2, I-3, I-4 | | Пожалуйста, ознакомьтесь с примечаниями по сжатому воздуху и электромагнитной совместимости / ESD в разделе "Загрузки". |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| источник питания X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - розетка
| цифровой вход X1.0...X1.3 | Разъем: 4 x M12; кодировка: A |
