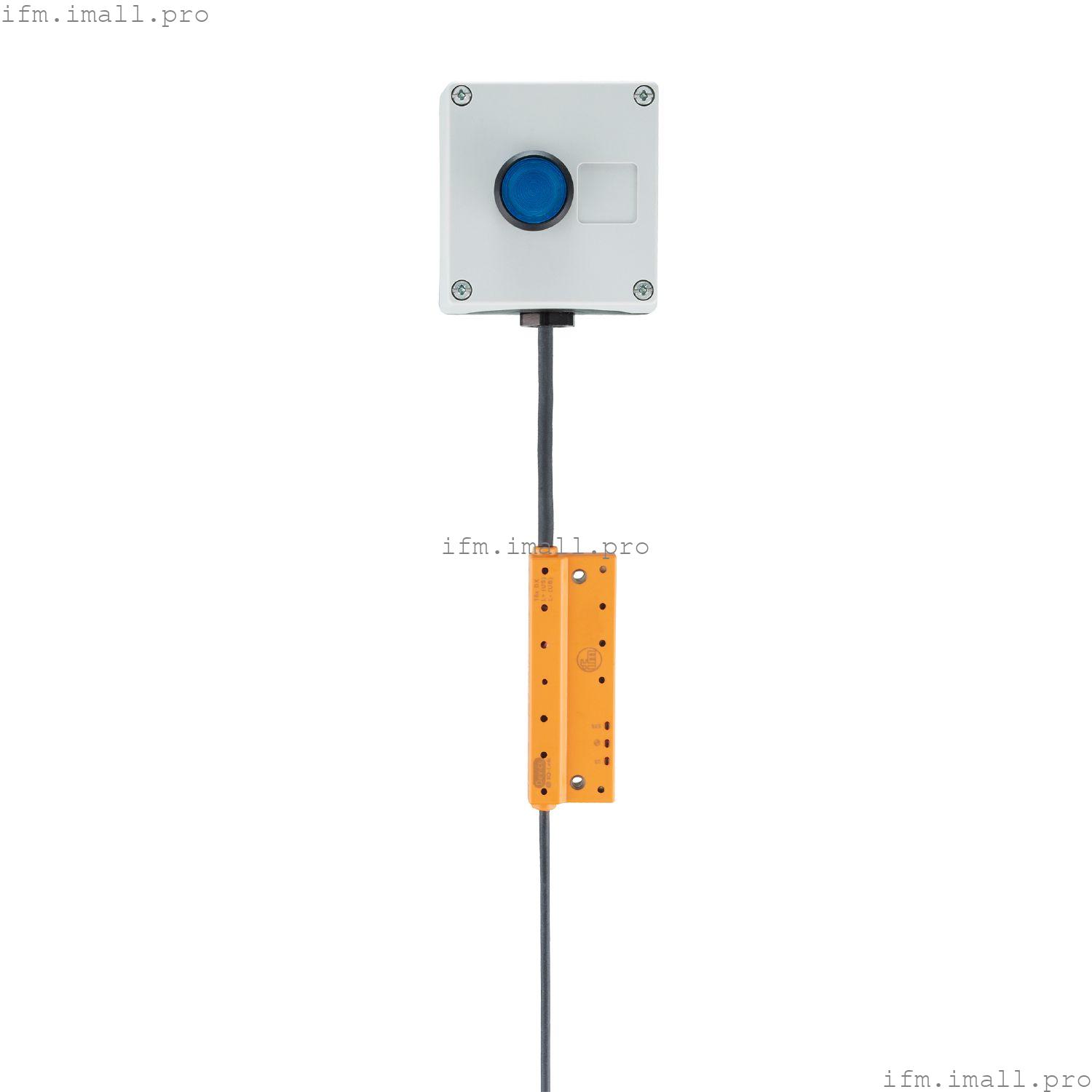

IFM AL5021
IOL MOD 16xDX A 001 000 IP67
Модуль ввода-вывода IO-Link
- Гибкое подключение цифровых входных или выходных сигналов с использованием нарезанных по размеру проводов
- Простая установка в панелях, корпусах кнопок или непосредственно в кабельном канале
- Прочный корпус с высокой степенью защиты
- Надежный разъем M12 для подключения к ведущим устройствам IO-Link
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | 50...1050; (US) |
| Класс защиты | III |
Входы/выходы
| Общее количество входов и выходов | 16 |
| Количество входов и выходов | Количество цифровых входов: 16; Количество цифровых выходов: 16 |
Входы
| Количество цифровых входов | 16; (параметризуемый) |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | US |
| источник питания[В] | 18...30 |
Выходы
| Количество цифровых выходов | 16; (параметризуемый) |
| Макс. токовая нагрузка выходов полная[A] | 1 |
| Защита от короткого замыкания | да |
| Выходы питания привода | US |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Стандарт SDCI | IEC 61131-9 |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 1 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1452 |
|
| Примечание | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | | | IEC 61131-2 Тип 3 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
Механические данные
| Вес[г] | 233 |
| Размеры[мм] | 107 x 35,4 x 15,1 |
| Материалы | корпус: PA оранж. |
Дисплеи/элементы управления
| Дисплей | | работа | 2 x LED зеленого цвета | | неисправность | 1 x LED, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| X1 | Кабель: 2 м, полиуретановый, без галогенов, черный, Ø 4,3 мм; 3 x 0,34 мм2 (42 x Ø 0,1 мм) |
| X1 | Разъем: 1 x M12, прямой; кодировка: A; Фиксатор: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
Электрическое подключение - входы/выходы
| Подключение | Кабель: 1,5 м, полиуретановый, без галогенов, черный, Ø 6,0 мм; 18 x 0,25 мм2 (32 x Ø 0,1 мм) |
