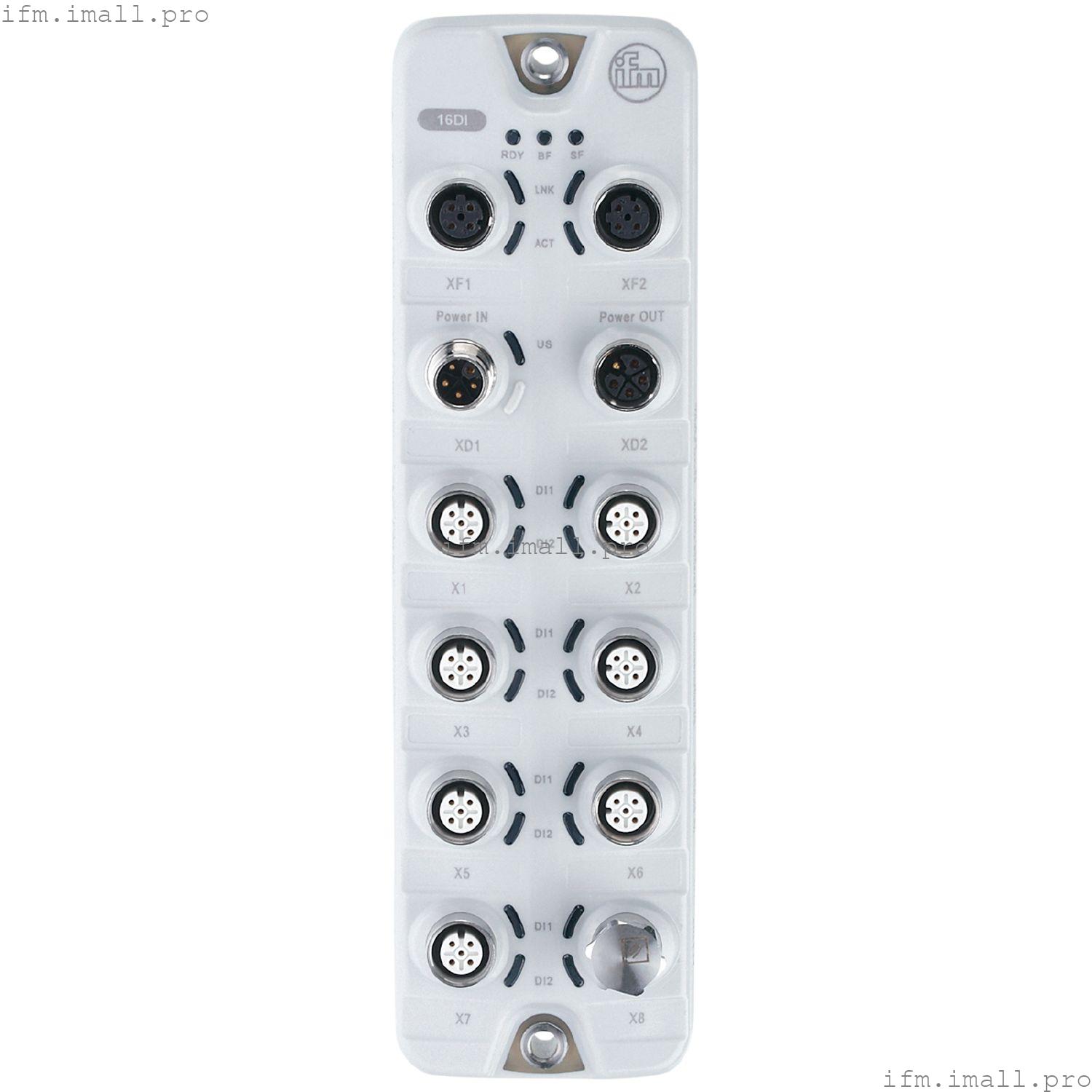

IFM AL4103
ETH Module PFL PN 16DI IP69K
Модуль Ethernet с интерфейсом PROFINET
- Модуль Fieldbus с цифровыми входами
- Прямое подключение датчиков к полевой шине для четкой структуры проводки
- Функция высокочастотного счетчика, встроенная в модуль Ethernet
- Прочный корпус для использования в пищевой промышленности
- Высокий уровень защиты для требований пищевой и пивной промышленности
Технические характеристики
Применение
| Применение | гигиенические системы; Модули ввода-вывода для полевых применений |
| Функция последовательной цепочки | источник питания; интерфейс полевой шины |
Электрические характеристики
| Рабочее напряжение[В] | 20...28 постоянного тока; (US; к PELV) |
| Потребляемый ток[мА] | 200...3900; (cULus: 200 ... 3500; US) |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 3.6 |
| Общий номинальный ток (UL)[A] | 3.2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 16 |
Входы
| Количество цифровых входов | 16; (тип 2 в соответствии с IEC 61131-2) |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Программное обеспечение/программирование
| Опции настройки параметров | функция счетчика |
| Функции и параметры | | функция | CTU (счетчик вверх), CTD (счетчик вниз), CTUD (счетчик вверх-вниз), CTDIR (счетчик направления) | | число | 8 (1 счетчик для каждого порта) | | частота подсчета | 4500 Гц | | главный счетчик | 32 Бит (0...4.294.967.295) | | счетчик партии | 16 Бит (0...65,535) |
|
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet - PROFINET |
|---|
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 Мбит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: смотрите бирку |
|
| Примечание по интерфейсам | | CC-C (Класс соответствия C) (IRT-переключатель) | | S2 резервирование | | Класс чистой нагрузки III | | CiR (Настройка в процессе выполнения) | | SNMP (Простой протокол сетевого управления) | | MRP (Протокол резервирования среды) | | Поддерживаемые сетевые топологии: линейные | | кольцо |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
|
| MTTF[годы] | 129 |
Механические данные
| Вес[г] | 437.2 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA серого цвета; гнездо: нержавеющая сталь (316L / 1.4404) |
| Уплотнительный материал | EPDM |
Аксессуары
| Объем поставки | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ВХОД / ВЫХОД XF1, XF2 | Разъем: M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - входы / выходы
| Цифровой вход X1...X8 | Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - питание IN
| XD1 | Разъем: M12; кодировка: L |
Электрическое подключение - питание OUT
| XD2 | Разъем: M12; кодировка: L; Уплотнение: EPDM |
