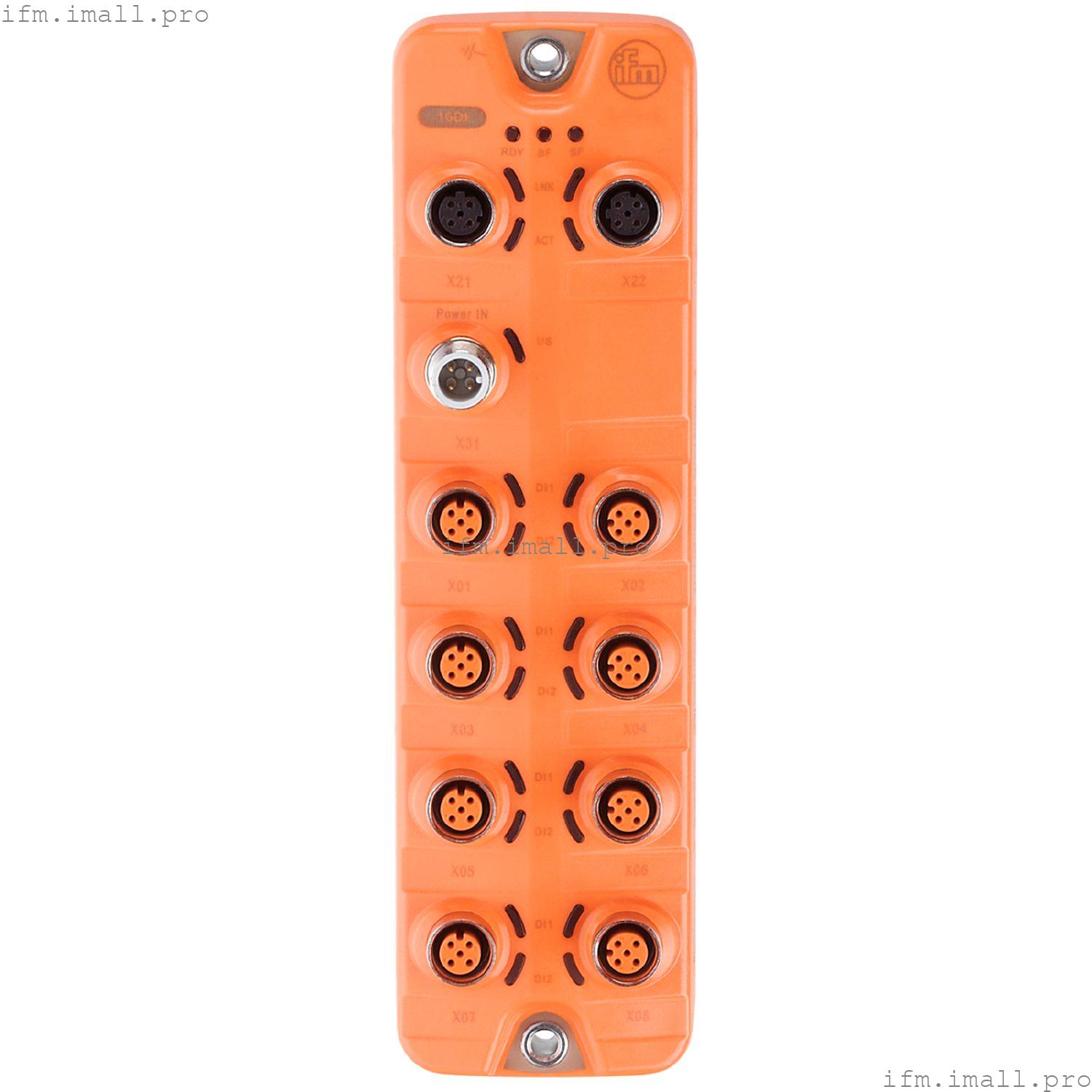

IFM AL4042
ETH Module SL MB 16DI IP67
Модуль Ethernet с интерфейсом Modbus TCP
- Модуль Fieldbus с цифровыми входами
- Прямое подключение датчиков к полевой шине для четкой структуры проводки
- Функция высокочастотного счетчика, встроенная в модуль Ethernet
- Прочный корпус для использования в жестких промышленных условиях
Технические характеристики
Применение
| Применение | Модули ввода-вывода для полевых применений |
| Функция последовательной цепочки | интерфейс полевой шины |
Электрические характеристики
| Рабочее напряжение[В] | 20...30 постоянного тока; (US; к SELV/PELV) |
| Потребляемый ток[мА] | 200...3900; (US) |
| Класс защиты | III |
| Питание датчика US |
|---|
| Макс. токовая нагрузка полная[A] | 3.6 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 16 |
Входы
| Количество цифровых входов | 16; (тип 2 в соответствии с IEC 61131-2) |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Программное обеспечение/программирование
| Опции настройки параметров | функция счетчика |
| Функции и параметры | | функция | CTU (счетчик вверх), CTD (счетчик вниз), CTUD (счетчик вверх-вниз), CTDIR (счетчик направления) | | число | 8 (1 счетчик для каждого порта) | | частота подсчета | 4500 Гц | | главный счетчик | 32 Бит (0...4.294.967.295) | | счетчик партии | 16 Бит (0...65,535) |
|
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Ethernet - Modbus TCP |
|---|
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Протокол | Modbus TCP |
| Заводские настройки | | IP-адрес: 192.168.1.250 | | маска подсети: 255.255.255.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: смотрите бирку |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
|
Механические данные
| Вес[г] | 406.2 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA оранжевого цвета; гнездо: никелированная латунь |
| Уплотнительный материал | FKM |
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ВХОД / ВЫХОД X21, X22 | Разъем: M12; кодировка: D; Уплотнение: FKM |
Электрическое подключение - входы / выходы
| Цифровой вход X01...X08 | Разъем: M12; кодировка: A; Уплотнение: FKM |
Электрическое подключение - питание
| X31 | Разъем: M12; кодировка: A |
