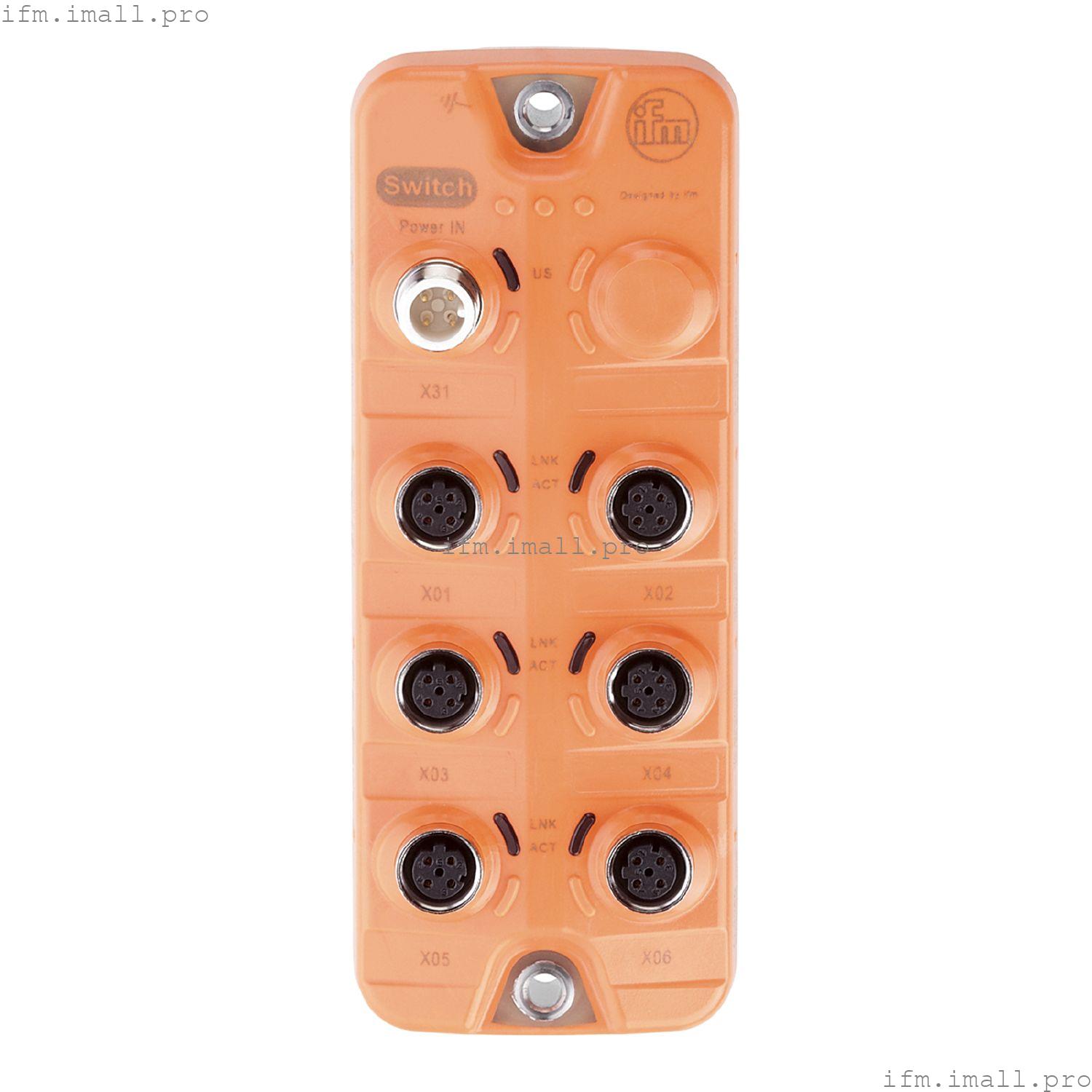

IFM AL3050
ETH Switch SL IoT 6P IP67
Ethernet-коммутатор
- 6-портовый коммутатор (неуправляемый) для всех распространенных протоколов автоматизации и решений IIoT
- Подача напряжения со стандартизированной технологией подключения M12 с кодировкой A
- Прочный корпус для использования в жестких промышленных условиях
- Подходит для эмульсий охлаждающей жидкости, чистящих жидкостей или сильно загрязненных вода
- Подходит для мобильных машин благодаря высокой устойчивости к рабочему напряжению и рабочей температуре
Технические характеристики
Применение
| Дизайн | неуправляемый коммутатор для полевых применений |
| Применение | для сетей TCP/IP; для сетей EtherNet /IP; для сетей Modbus TCP |
Электрические характеристики
| Рабочее напряжение[В] | 8...32 постоянного тока; ((US; к SELV/PELV)) |
| Номинальное напряжение постоянного тока[В] | 12 / 24 |
| Потребляемый ток[мА] | 100; (US; 24 В: 50 мА) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Интерфейсы
| Коммуникационный интерфейс | Ethernet |
| Количество интерфейсов Ethernet | 6 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Примечание по интерфейсам | | тип обработки: Хранение и пересылка | | автоматическая полярность | | автоматическое согласование | | автоматический MDI-X | | QoS (Качество сервиса): IEEE 802.1p, IEEE 802.1Q | | приоритетные очереди: 4 | | Размер таблицы MAC: 2000 адресов | | передача: LLDP, PTCP 01:80:C2:00:00:0E |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | UN/ECE-R10 уровень шума и помехоустойчивость: | 100 В/м | | DIN EN 61000-6-2 ESD | | | DIN EN 61000-6-4 Взрыв | | | ISO 7637-2 импульс 1 | степень жесткости 4 / функциональное состояние C (12 В) | | ISO 7637-2 импульс 2a | степень жесткости 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 2b | степень жесткости 4 / функциональное состояние C (12 В) | | ISO 7637-2 импульс 3a | степень жесткости 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 3b | степень жесткости 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 5a | степень жесткости 3 / функциональное состояние A (12 В) | | ISO 7637-2 импульс 1 | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 2a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 2b | степень жесткости 4 / функциональное состояние C (24 В) | | ISO 7637-2 импульс 3a | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 3b | степень жесткости 4 / функциональное состояние A (24 В) | | ISO 7637-2 импульс 4 | степень жесткости 4 / функциональное состояние A (24 В) |
|
| Ударопрочность | |
| Быстрое изменение температуры | | EN 60068-2-30 | | | EN 60068-2-78 | | | EN 60068-2-52 | |
|
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | | | EN 60068-2-27 | |
|
| MTTF[годы] | 232 |
Механические данные
| Вес[г] | 301.15 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 152 x 59,3 x 38,4 |
| Материалы | корпус: PA оранжевого цвета; гнездо: никелированная латунь |
| Уплотнительный материал | FKM |
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| X01...X06 | Разъем: 6 x M12; кодировка: D; Уплотнение: FKM |
Электрическое подключение - питание
| X31 | Разъем: 1 x M12; кодировка: A |
