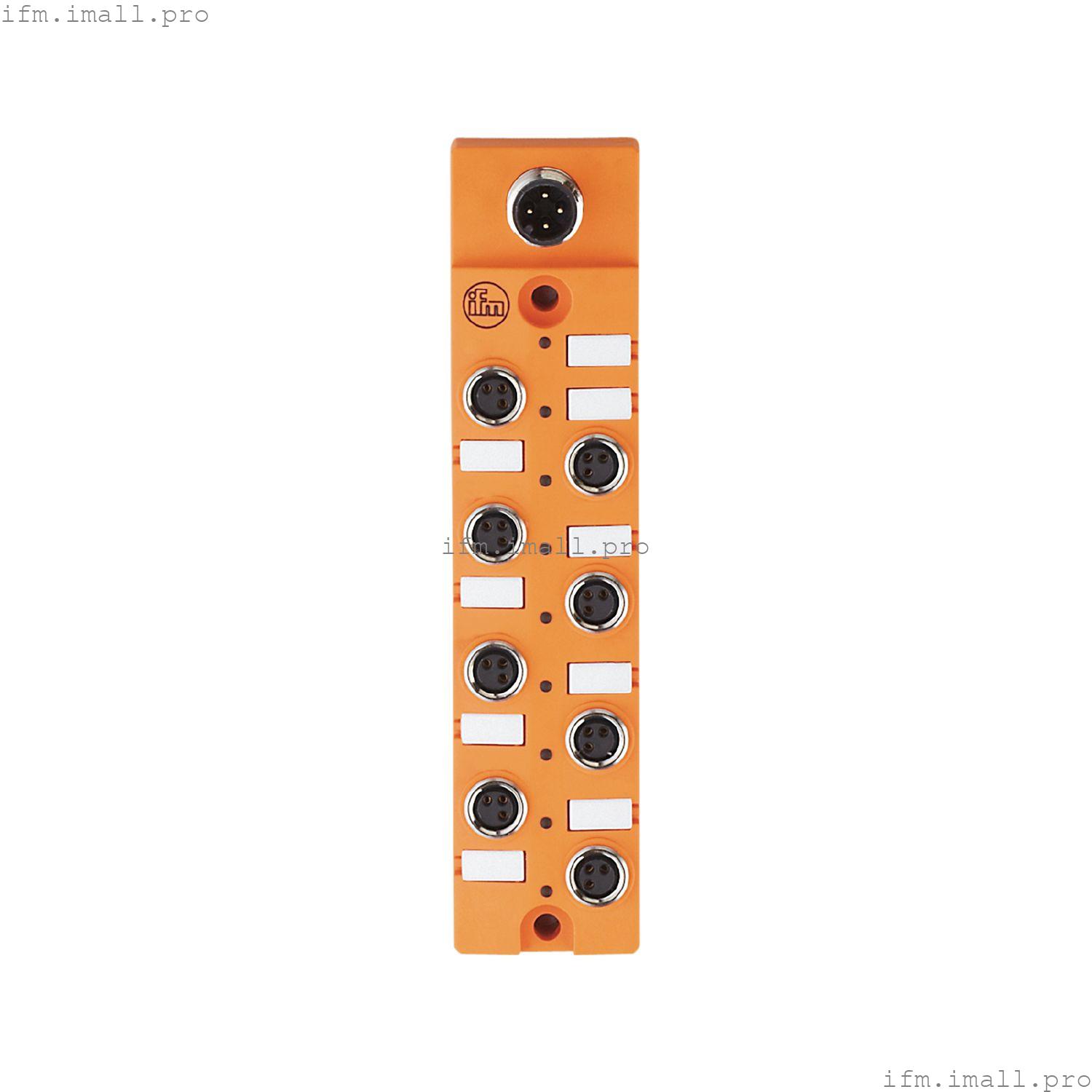

IFM AL2411
IO-Link module 8 DI M8 IP 67
Модуль IO-Link CompactLine
- Компактная конструкция благодаря гнездам M8
- Прочный дизайн для использования в жестких промышленных условиях
- Обнаружение короткого замыкания и перенапряжения
- Настройка параметров и диагностика через IO-Link
- Расширение главных модулей IO-Link дополнительными входами и выходами
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | 50 |
| Питание датчика US |
|---|
| Номинальный ток на порт[A] | 0.1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 8 |
Входы
| Количество цифровых входов | 8; (4 x 2) |
| Входная цепь цифровых входов | PNP |
| Ограничение входного тока[мА] | 15 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Устройство IO-Link | 790 |
|
| Устройство IO-Link |
|---|
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | нет |
| Данные процесса бинарн. | 32 |
| Мин. время цикла процесса[мс] | 2.9 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Защита | IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | |
|
Механические данные
| Вес[г] | 144.5 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 129,5 x 30 x 23,7 |
| Материалы | корпус: PBT; гнездо: латунь никелированная; Уплотнительное кольцо: FKM |
| Уплотнительный материал | FKM |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | | панель для нанесения этикеток | | Защитные колпачки: 2 |
|
| Аксессуары (опционально) | | Защитный колпачок: M8, E73005 |
|
Примечания
| Замечания | | Только для использования в решений NFPA 79 | | Устройство должно работать в соответствии со спецификацией IO-Link версии V1.1.2. | | Максимальная длина кабеля IO-Link составляет 20 м. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| Разъем: M12; кодировка: A |
Электрическое подключение - Подключение к процессу
| Разъем: M8; кодировка: A; Уплотнение: FKM |
