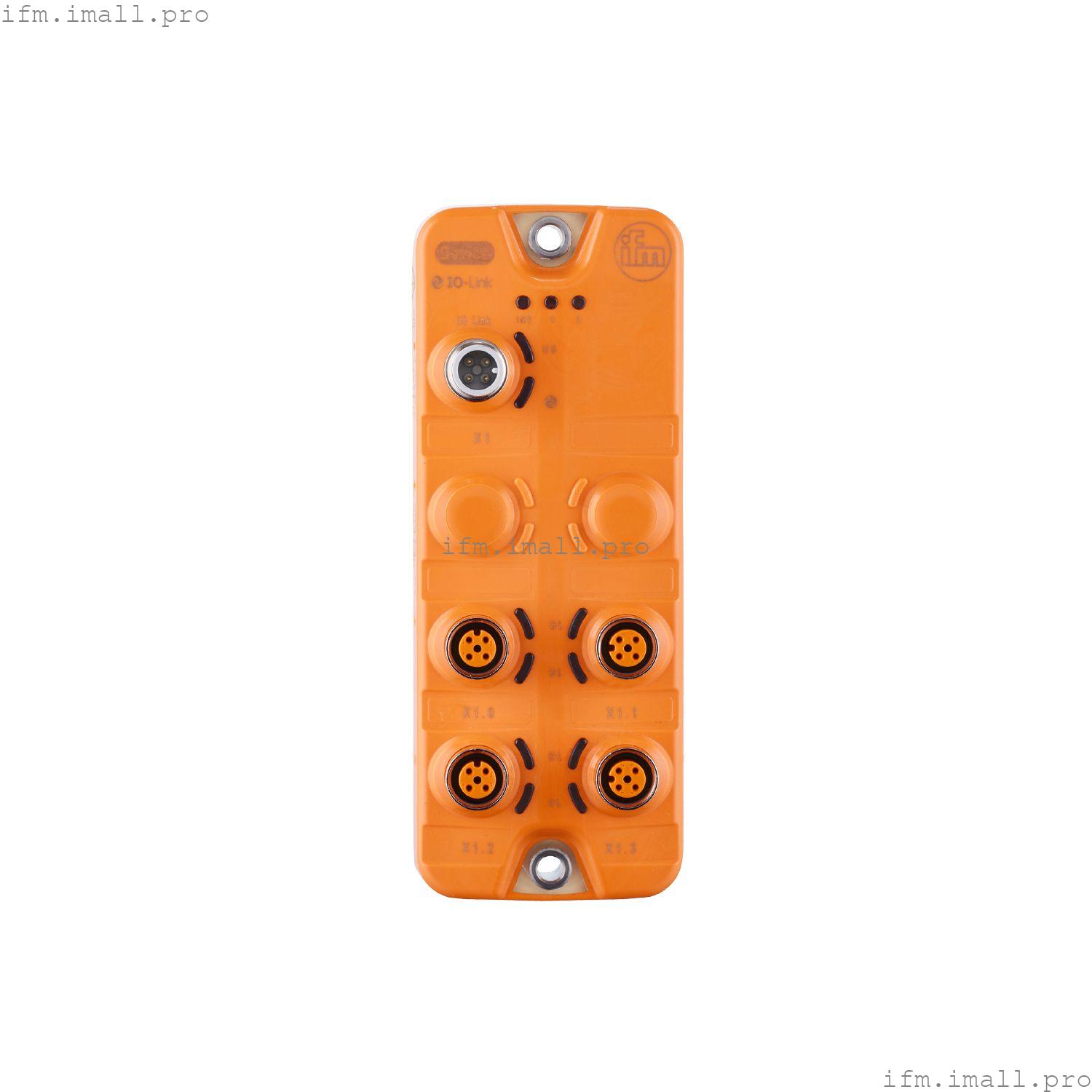

IFM AL2384
IOL MOD 4xTEMP IP67
Температурный модуль IO-Link
- Прочный дизайн для использования в жестких промышленных условиях
- Модуль IO-Link для аналоговых датчиков температуры
- Измерение PT100/PT1000 и термопар J/K в одном модуле
- Расширяет связь IO-Link аналоговыми входами
- Устойчивая к ЭМС передача аналоговых сигналов через IO-Link
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50; (US) |
| Класс защиты | III |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 4 |
Входы
| Количество аналоговых входов | 4; (PT100: подключение 2-проводных, 3-проводных и 4-проводных датчиков; PT1000: подключение 2-проводных, 3-проводных и 4-проводных датчиков, TCK, TJK) |
| Точность, аналоговый вход[%] | ± 0,3 |
| Диапазон измерения |
|---|
| Аналоговый вход | | тип функции | PT100 2/3/4 | | Диапазон измерения [°C] | -195...510 |
|
| Аналоговый вход | | тип функции | PT1000 2/3/4 | | Диапазон измерения [°C] | -195...310 |
|
| Аналоговый вход | | тип функции | Термопара (незаземленная) | | Диапазон измерения [°C] | тип J: -210...1200 | | Диапазон измерения [°C] | тип K: -200...1370 |
|
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1.3 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 4.3.4 | Измерительный и коммутационный Датчик с плавающей запятой, 4 канала | | Common - I&D | Идентификация и диагностика | | Расширение | Определение количества, переключается, когда значение превышает заданное значение | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1450 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 65; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
Механические данные
| Вес[г] | 347.051 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 152 x 59,3 x 38 |
| Материалы | корпус: PA оранжевого цвета; гнездо: никелированная латунь |
| Уплотнительный материал | FKM |
Дисплеи/элементы управления
| Дисплей | | работа | 2 x LED зеленого цвета | | неисправность | 3 x LED, красный | | функция | 8 x LED желтого цвета |
|
Аксессуары
| Аксессуары (опционально) | | защитный колпачок для розеток M12 |
|
Примечания
| Замечания | | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - Входы
| X1.0...X1.3 | Разъем: 4 x M12; кодировка: A; Уплотнение: FKM |
