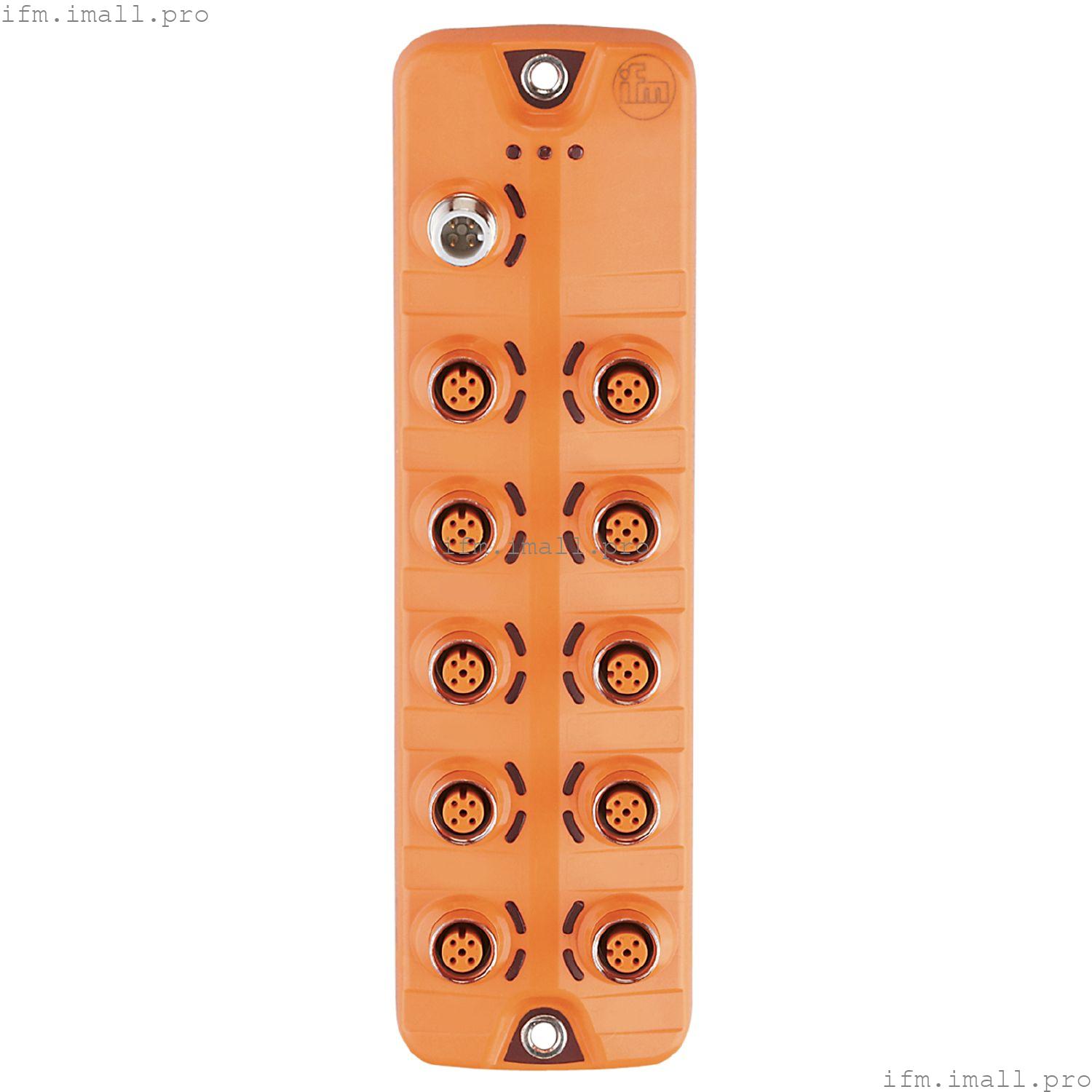

IFM AL2341
IO-Link Module 10x2 DI M12 IP67
Модуль ввода IO-Link
- Расширение главных модулей IO-Link до 20 цифровых входов
- Предварительная обработка входных сигналов цифровыми входными фильтрами
- Прочный дизайн для использования в жестких промышленных условиях
- Для эффективного подключения датчиков с цифровым выходом к IO-Link
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | 100...1100; (US) |
| Класс защиты | III |
| Питание датчика US |
|---|
| Номинальный ток на порт[A] | 0.1 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 20 |
Входы
| Количество цифровых входов | 20; (10 x 2 PNP типа 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | IO-Link |
| источник питания[В] | 16...30 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 940 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 65; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
| MTTF[годы] | 140 |
Механические данные
| Вес[г] | 392.5 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA оранжевого цвета; гнездо: никелированная латунь |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | неисправность | 1 x LED, красный | | функция | 1 x LED, желтый |
|
Аксессуары
| Аксессуары (опционально) | | защитный колпачок для розеток M12 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - Входы
| X1.0...X1.9 | Разъем: 10 x M12; кодировка: A |
