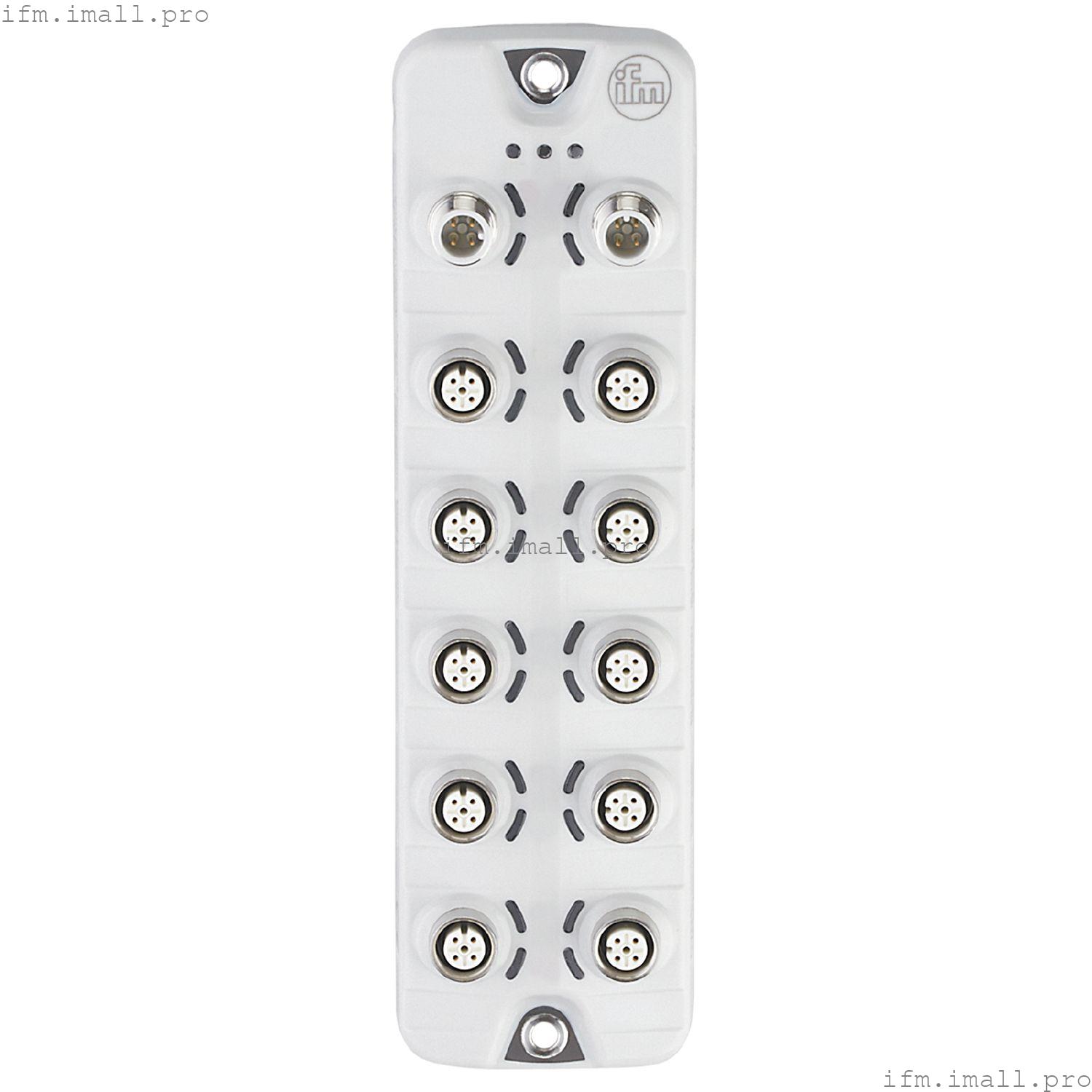

IFM AL2231
IO-Link Module 10x2 DO M12 IP69K
Модуль IO-Link CompactLine
- Десять портов с двумя бинарными выходами каждый для двадцати приводов
- Два отдельных источника напряжения с номиналом до 1,8 А каждый
- Высокий уровень защиты для требований пищевой и пивной промышленности
- Для легкого управления исполнительными механизмами на любых ведущих устройствах IO-Link
- Передача данных и энергии также возможна с помощью неэкранированного соединительного кабеля
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (US) |
| Потребляемый ток[мА] | 50; (US) |
| Класс защиты | III |
| Дополнительный источник напряжения[В] | 18...28 постоянного тока; (UA) |
| Макс. потребление тока от дополнительного источника питания[мА] | 3600; (UA) |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 20 |
Выходы
| Количество цифровых выходов | 20; (10 x 2) |
| Цепь | PNP |
| Функция вывода | транзистор |
| Макс. токовая нагрузка на выход[мА] | 1800 |
| Макс. токовая нагрузка выходов полная[A] | 3.6; (Максимальная токовая нагрузка на выходную сторону: 1800 мА) |
| Электрически разделенный | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Устройство IO-Link | 996 |
|
| Устройство IO-Link |
|---|
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | нет |
| Мин. время цикла процесса[мс] | 5.6 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 65; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
| MTTF[годы] | 41 |
Механические данные
| Вес[г] | 422.8 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA серого цвета; гнездо: нержавеющая сталь (316L / 1.4404) |
| Уплотнительный материал | EPDM |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - Выходы
| X1.0...X1.9 | Разъем: 10 x M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - питание
| X31 | Разъем: 1 x M12; кодировка: A |
