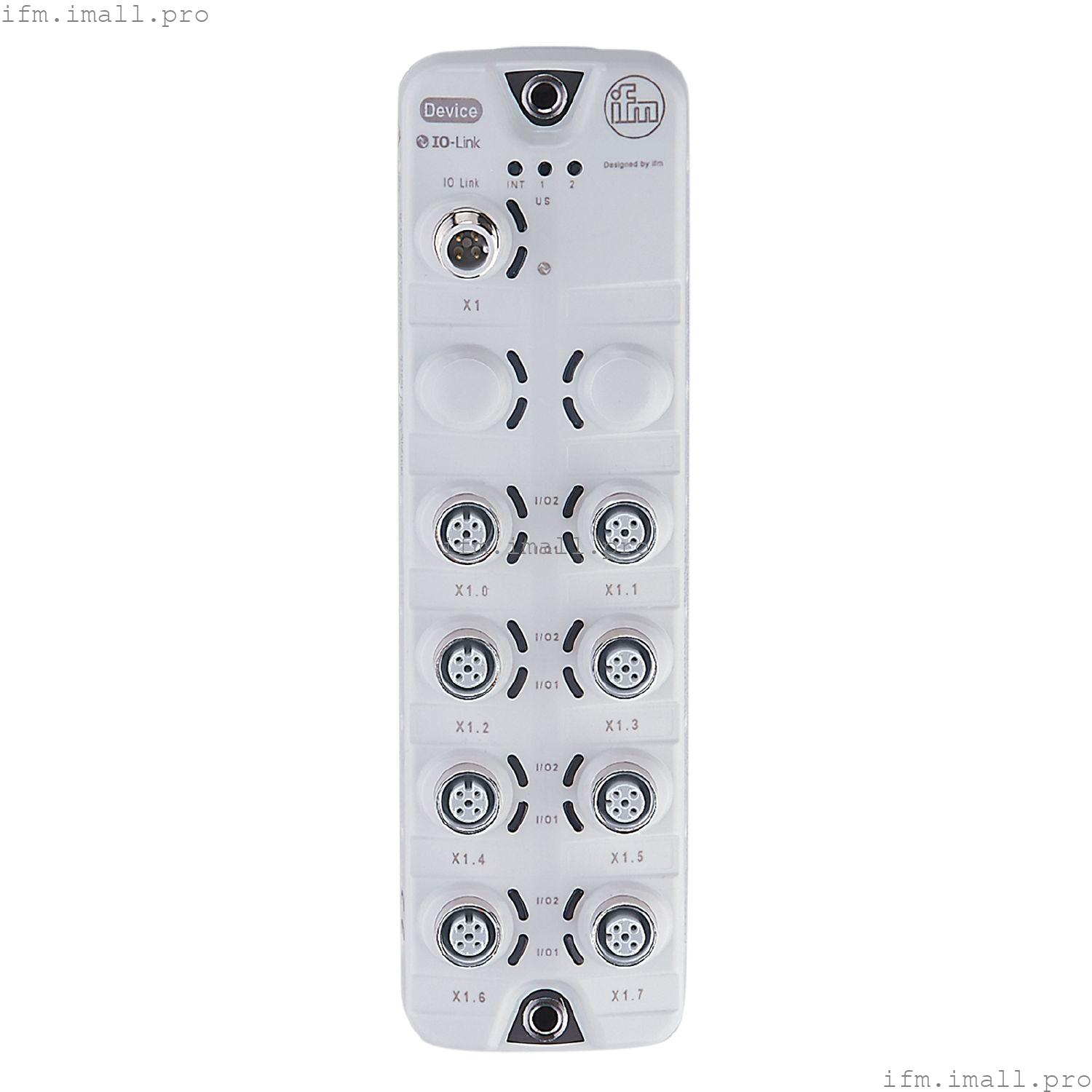

IFM AL2203
IOL MOD SL 8XMP/DX B M12 IP69K
Модуль ввода-вывода IO-Link
- Различные цифровые и аналоговые функции ввода/вывода для связи IO-Link всего в одном модуль
- 8 независимо настраиваемых портов ввода-вывода
- Электрическое разделение между вспомогательным напряжением и IO-Link
- Расширение главных модулей IO-Link дополнительными входами и выходами
Технические характеристики
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | 100; (US) |
| Класс защиты | III |
| Дополнительный источник напряжения[В] | 18...30 постоянного тока; (UA) |
| Макс. потребление тока от дополнительного источника питания[мА] | 3600; (UA) |
Входы/выходы
| Общее количество входов и выходов | 16 |
| Количество входов и выходов | Количество цифровых входов: 16; Количество аналоговых входов: 8; Количество цифровых выходов: 16 |
Входы
| Количество цифровых входов | 16; (настраивается) |
| Входная цепь цифровых входов | PNP; (тип 3 (IEC 61131-2)) |
| Питание датчиков на входах | UA |
| источник питания[В] | 18...30 |
| Входной ток высокий[мА] | 2...15 |
| Входной ток низкий[мА] | 0...1.5 |
| Уровень переключения high[В] | 11...28 |
| уровень переключения low[В] | 0...5 |
| Количество аналоговых входов | 8; (настраиваемый входной ток /напряжение) |
| Аналоговый вход (ток)[мА] | 4...20 |
| Аналоговый вход (напряжение)[В] | 0...10 |
| Разрешение аналогового входного сигнала | 16 Бит |
Выходы
| Количество цифровых выходов | 16; (настраивается) |
| Макс. токовая нагрузка на выход[мА] | 1800 |
| Макс. токовая нагрузка выходов полная[A] | 3.6; (максимальная текущая нагрузка на сегмент: 1800 мА) |
| Защита от короткого замыкания | да |
| Выходы питания привода | UA |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | нет |
| Требуемый тип порта master | B |
| Мин. время цикла процесса[мс] | 4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Ациклическая параметризация | 1406 | | Заводская настройка: настройка параметров с помощью Pdout | 1405 |
|
| Примечание | | Настройка параметра может быть изменена с циклической на ациклическую. | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с PDF-файлом IODD в разделе "Загрузки". |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90 |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 65; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-6-3 | | | IEC 61131-9 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
Механические данные
| Вес[г] | 482.33 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA серого цвета; гнездо: нержавеющая сталь (316L / 1.4404) |
| Уплотнительный материал | EPDM |
| Момент затяжки[Нм] | < 0.8 |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | неисправность | 1 x LED, красный | | функция | 1 x LED, желтый |
|
Аксессуары
| Аксессуары (опционально) | | защитный колпачок для розеток M12 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - IO-Link
| X1 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - входы / выходы
| X1.0...X1.7 | Разъем: 8 x M12; кодировка: A; Уплотнение: EPDM |
