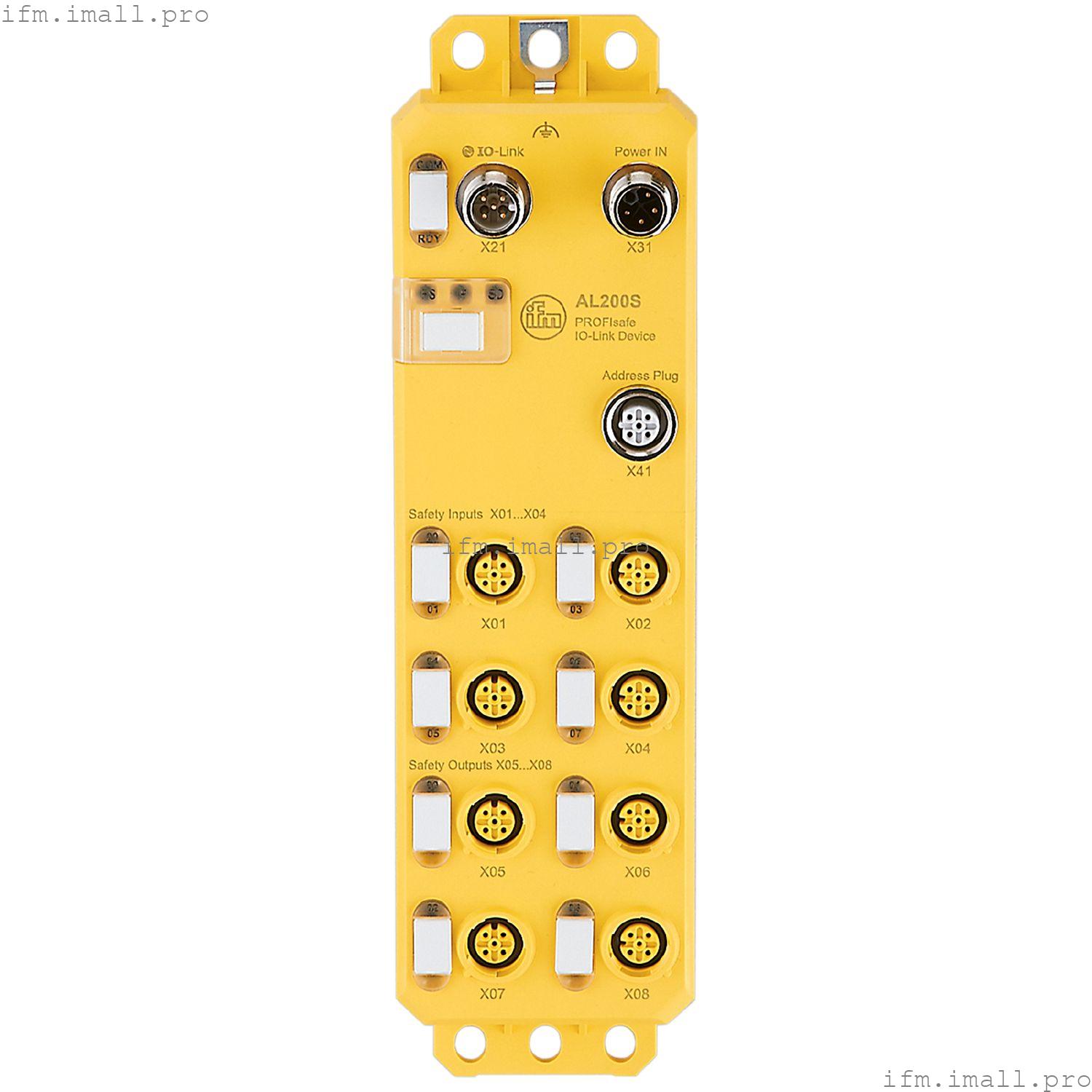

IFM AL200S
PROFIsafe IOL Device 8P IP67
Модуль PROFIsafe IO-Link
- Безопасный модуль ввода-вывода для PROFIsafe с безопасными входами и выходами
- Возможно подключение безопасных механических контактов и датчиков OSSD
- Телеграммы PROFIsafe, туннелируемые через IO-Link
- Отдельное питание 24 В выходов через стандартизированное кодирование M12 L для высокого номинального тока
- Продукт безопасности в сочетании с IO-Link
Технические характеристики
Применение
| Дизайн | только для работы с IO-Link master AL140x, от AL1304 до AL1307 и ПЛК Siemens S7-1200 и S7-1500 (за исключением программного контроллера и открытого контроллера) |
| Применение | Модули ввода-вывода для полевых применений |
Электрические характеристики
| Рабочее напряжение[В] | 19.2...30.2 постоянного тока; (US; к SELV/PELV) |
| Потребляемый ток[мА] | 67; (US) |
| Класс защиты | III |
| Дополнительный источник напряжения[В] | 19,2...30,2 постоянного тока; (UA) |
| Макс. потребление тока от дополнительного источника питания[мА] | 34; (UA) |
| Питание привода UA |
|---|
| Макс. токовая нагрузка полная[A] | 6 |
| Номинальный ток на порт[A] | 2 |
Входы/выходы
| Общее количество входов и выходов | 12 |
Входы
| Общее количество входных данных | 8 |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | -30...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Общее количество выходных данных | 4 |
| Защита от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Устройство IO-Link | 1312 |
|
| Устройство IO-Link |
|---|
| Тип передачи | COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | функция | Расширенная идентификация |
|
| Режим SIO | нет |
| Мин. время цикла процесса[мс] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 75 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-6-2 | | | EN 61000-4-2 ESD | 6 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | | | EN 61000-4-6 ВЧ провод. | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
|
Классификация безопасности
| Срок службы TM[ч] | 175200 |
| Время выполнения задания TM (дополнительная индикация) | |
| Один канал |
|---|
| Соответствует требованиям | | ISO 13849-1 PL d | | IEC 61508 SIL 2 | | IEC 62061 SIL 2 |
|
| PFH[1/ч] | 1E-08 |
| PFD[1/ч] | 1E-04 |
| Двухканальный |
|---|
| Соответствует требованиям | | ISO 13849-1 PL e | | IEC 61508 SIL 3 | | IEC 62061 SIL 3 |
|
| PFH[1/ч] | 1E-09 |
| PFD[1/ч] | 1E-05 |
Механические данные
| Вес[г] | 408.3 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 214 x 59,8 x 30 |
| Материалы | корпус: PA; гнездо: никелированная латунь |
Примечания
| Замечания | | Классификация по безопасности зависит от настройки параметров и подключения (см. Инструкцию по эксплуатации). |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Address Plug
| X41 | Разъем: M12; кодировка: A |
Электрическое подключение - IO-Link
| X21 | Разъем: M12; кодировка: A |
Электрическое подключение - Power IN
| X31 | Разъем: M12; кодировка: L |
Электрическое подключение - Входы безопасности
| X01...X04 | Разъем: M12; кодировка: A |
Электрическое подключение - Выходы безопасности
| X05...X08 | Разъем: M12; кодировка: A |
