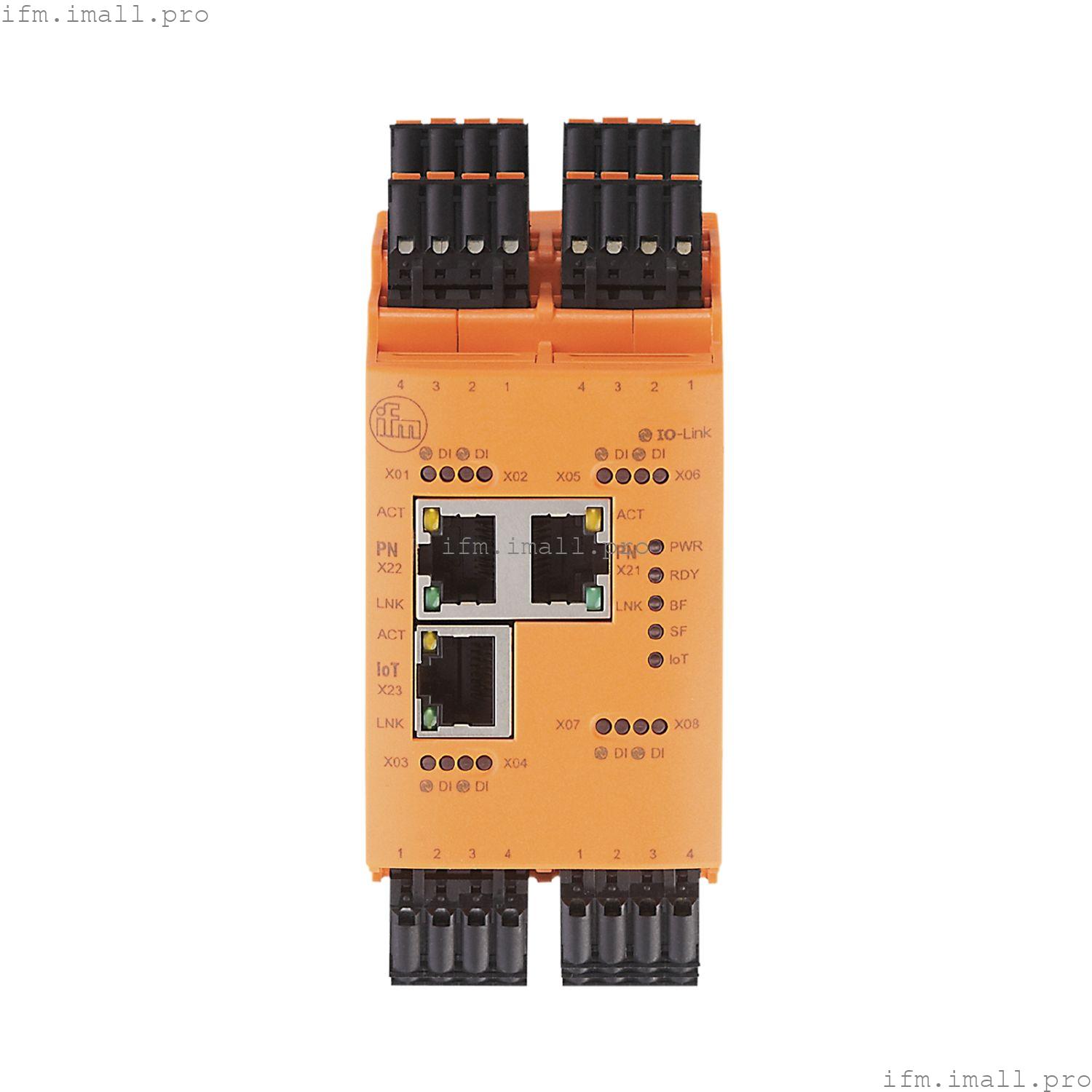

IFM AL1901
IO-Link Master CL PN 8P IP20
IO-Link Мастер с интерфейсом PROFINET
- Разделение между сетью автоматизации и ИТ-сетью
- Надежная передача данных машины, параметров процесса и диагностических данных на контроллер
- С интерфейсом ProfiNet и отдельным интерфейсом MQTT JSON
- Малая конструкция, требующая совсем немного места для монтажа панели управления
- Для подключения до восьми устройств IO-Link
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Модули ввода-вывода для использования в шкафу управления |
Электрические характеристики
| Рабочее напряжение[В] | 20...30 постоянного тока; (US; к SELV/PELV) |
| Потребляемый ток[мА] | 300...3900; (US) |
| Класс защиты | III |
| Питание датчика US |
|---|
| Макс. токовая нагрузка полная[A] | 3.6 |
Входы/выходы
| Общее количество входов и выходов | 16; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 8 |
Входы
| Количество цифровых входов | 8; (Порт IO-Link класса A) |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 8; (Порт IO-Link класса A) |
| Макс. токовая нагрузка на выход[мА] | 300 |
| Защита от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet - PROFINET |
|---|
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 Мбит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: смотрите бирку |
|
| Примечание по интерфейсам | | Интеграция IO-Link Edition 2 | | CC-C (Класс соответствия C) (IRT-переключатель) | | S2 резервирование | | Класс чистой нагрузки III | | CiR (Настройка в процессе выполнения) | | SNMP (Простой протокол сетевого управления) | | MRP (Протокол резервирования среды) | | Поддерживаемые сетевые топологии: линейные | | кольцо |
|
| Ethernet - Интернет вещей |
|---|
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Протокол | MQTT JSON |
| Заводские настройки | | IP-адрес: 169.254.x.x | | маска подсети: 255.255.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: смотрите бирку |
|
| Примечание по интерфейсам | | Безопасный протокол: HTTPS |
|
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Количество портов класса A | 8 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...65 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 20 |
Испытания/сертификаты
Механические данные
| Вес[г] | 317.9 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 125,7 x 50 x 105,3 |
| Материалы | корпус: PA оранж. |
Аксессуары
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
