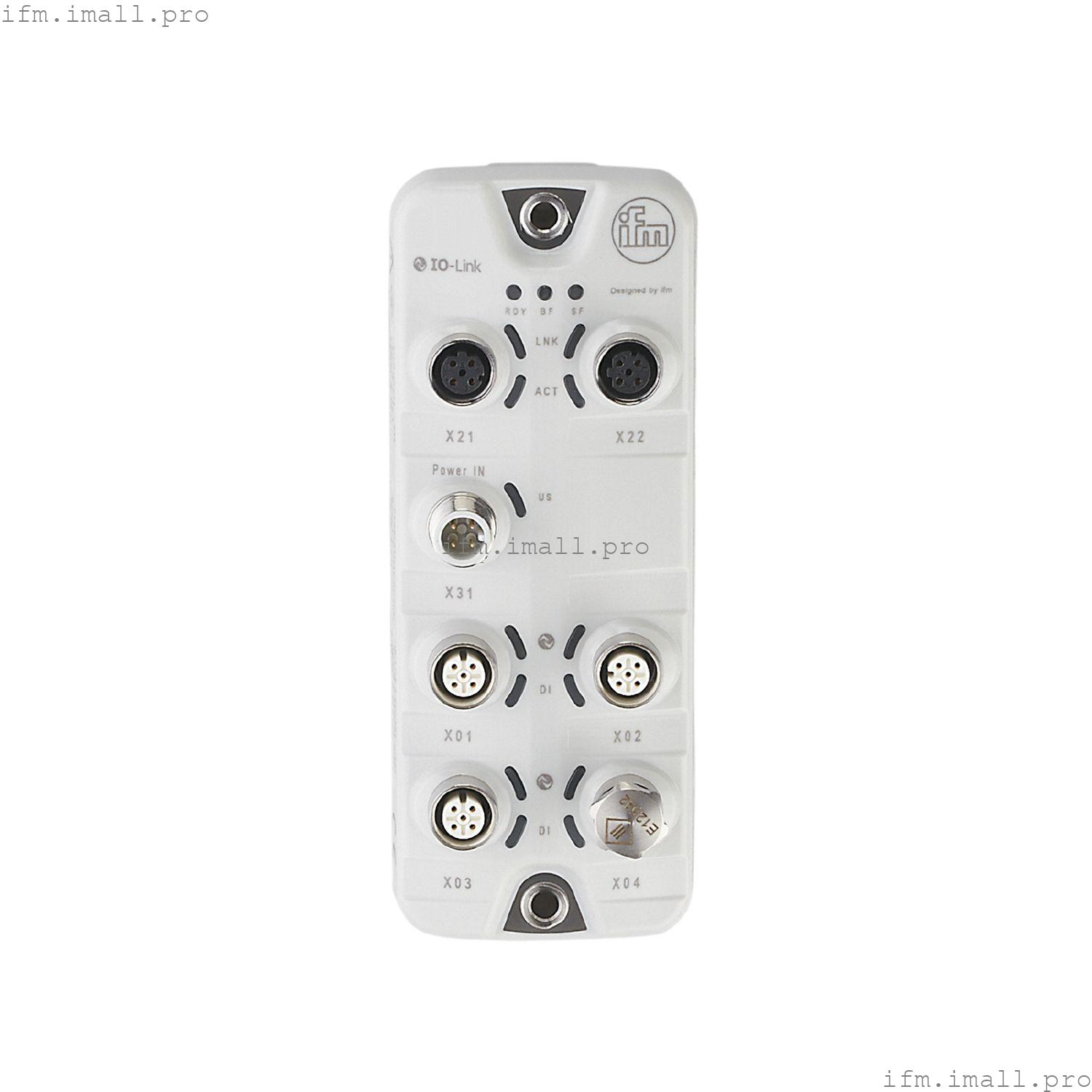

IFM AL1101
IO-Link Master SL PN 4P IP69K
IO-Link Мастер с интерфейсом PROFINET
- Надежная передача данных машины, параметров процесса и диагностических данных на контроллер
- С интегрированным интерфейсом PROFINET
- Высокий уровень защиты для требований пищевой и пивной промышленности
- Для подключения до четырех устройств IO-Link
Технические характеристики
Применение
| Применение | гигиенические системы; Модули ввода-вывода для полевых применений |
| Функция последовательной цепочки | интерфейс полевой шины |
Электрические характеристики
| Рабочее напряжение[В] | 20...30 постоянного тока; (US; к SELV/PELV) |
| Потребляемый ток[мА] | 300...3900; (US) |
| Класс защиты | III |
| Питание датчика US |
|---|
| Макс. токовая нагрузка полная[A] | 3.6 |
Входы/выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 8; (Порт IO-Link класса A: 4 x 2) |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4; (Порт IO-Link класса A: 4 x 1) |
| Макс. токовая нагрузка на выход[мА] | 300 |
| Защита от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet - PROFINET |
|---|
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 Мбит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: смотрите бирку |
|
| Примечание по интерфейсам | | CC-C (Класс соответствия C) (IRT-переключатель) | | Класс чистой нагрузки III | | SNMP (Простой протокол сетевого управления) | | MRP (Протокол резервирования среды) | | Поддерживаемые сетевые топологии: линейные | | кольцо |
|
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Количество портов класса A | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
|
| MTTF[годы] | 96 |
Механические данные
| Вес[г] | 273.5 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 152 x 59,3 x 38,4 |
| Материалы | корпус: PA серого цвета; гнездо: нержавеющая сталь (316L / 1.4404) |
| Уплотнительный материал | EPDM |
Аксессуары
| Объем поставки | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| ВХОД / ВЫХОД X21, X22 | Разъем: M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - IO-Link
| IO-Link Port Class A X01...X04 | Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - питание
| X31 | Разъем: M12; кодировка: A |
