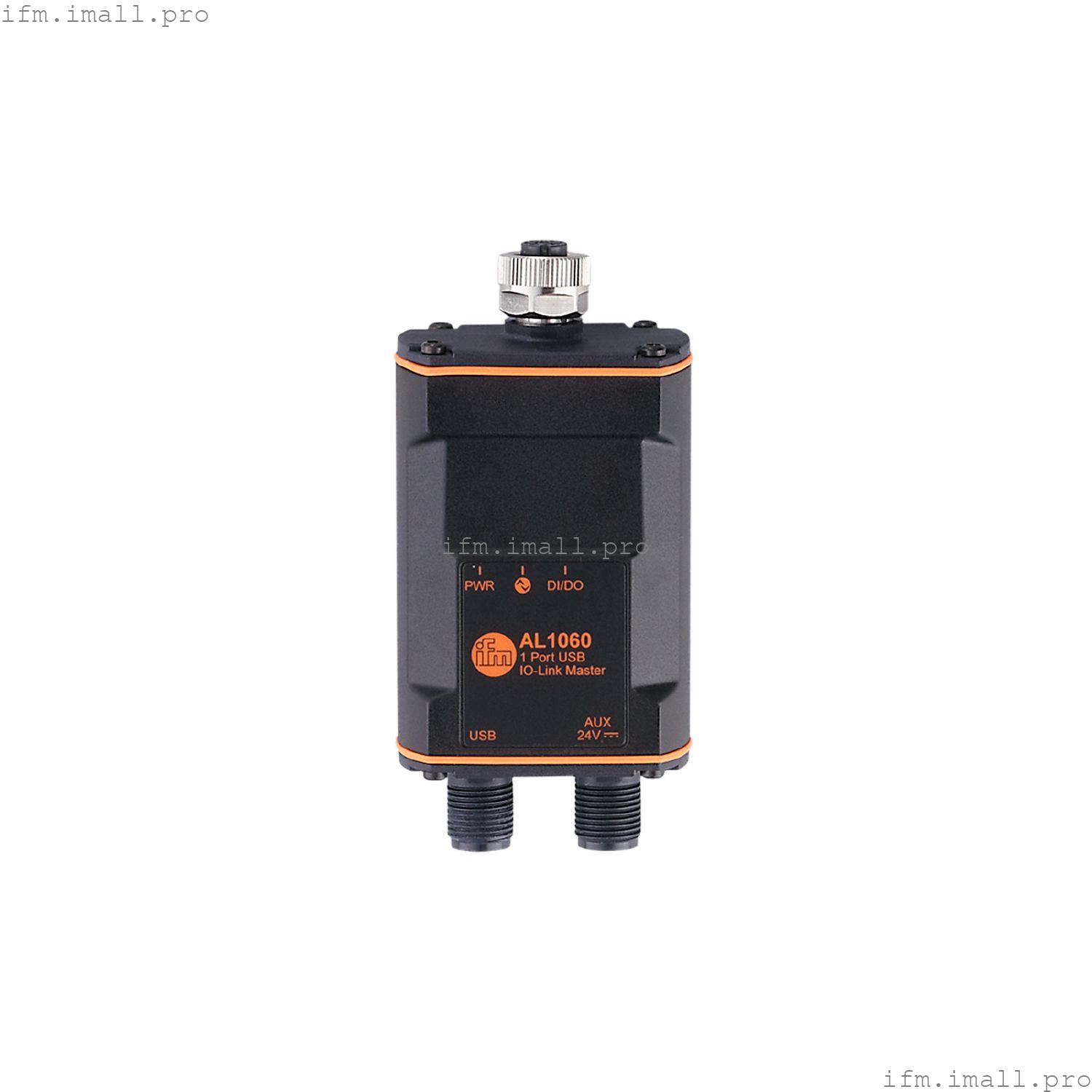

IFM AL1060
IO-Link Master USB 1P IP67
Интерфейс IO-Link
- Для быстрой и простой настройки и установки параметров устройств IO-Link
- Прочные разъемы M12 для полевых применений для USB, питания и связи с датчиками
- Хорошо видимые светодиоды для индикации работы, состояния переключения и ошибки
- Для подключения датчиков с возможностью IO-Link к ПК
- Считывание текущих измеренных значений, значений процесса и настроек параметров
Технические характеристики
Применение
| Применение | настройка параметров и анализ блоков |
Электрические характеристики
| Номинальное напряжение постоянного тока[В] | 5; (USB) |
| Потребляемый ток[мА] | < 1100; (USB) |
| Класс защиты | III |
| Источник питания датчика | 24 В постоянного тока |
| Питание датчика - AUX |
|---|
| Номинальный ток на порт[A] | 0.65 |
| Питание датчика - USB |
|---|
| Номинальный ток на порт[A] | 0.15 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2; (Порт IO-Link класса A: 1 x 2) |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы для защиты от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 2; (Порт IO-Link класса A: 1 x 2) |
| Макс. токовая нагрузка на выход[мА] | 150 |
| Защита от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link; USB |
| Количество USB-интерфейсов | 1 |
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Количество портов класса A | 1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...50 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
| MTTF[годы] | 290 |
Механические данные
| Вес[г] | 143.7 |
| Корпус | прямоугольный |
| Размеры[мм] | 103,8 x 50 x 31 |
| Материалы | корпус: PA; гнездо: PA; стопорная гайка: никелированная латунь |
| Уплотнительный материал | FKM |
Дисплеи/элементы управления
| Дисплей | | PWR | 1 x LED, зеленый/красный источник питания | | IO-Link | 1 x LED, зеленый/красный связь | | DI/DO | 1 x LED, оранжевый цифровой вход/выход |
|
Аксессуары
| Аксессуары (опционально) | | Источник питания с переключаемым режимом 24 В постоянного тока:, M12 A-кодировка, E80121 | | USB-кабель: 1 м, E12689 | | Соединительный кабель: 1 м, M12 A-кодировка, EVC012 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - AUX
| Разъем: 1 x M12; кодировка: A |
Электрическое подключение - IO-Link
| Разъем: 1 x M12; кодировка: A; Уплотнение: FKM |
Электрическое подключение - USB
| Разъем: 1 x M12; кодировка: B |
