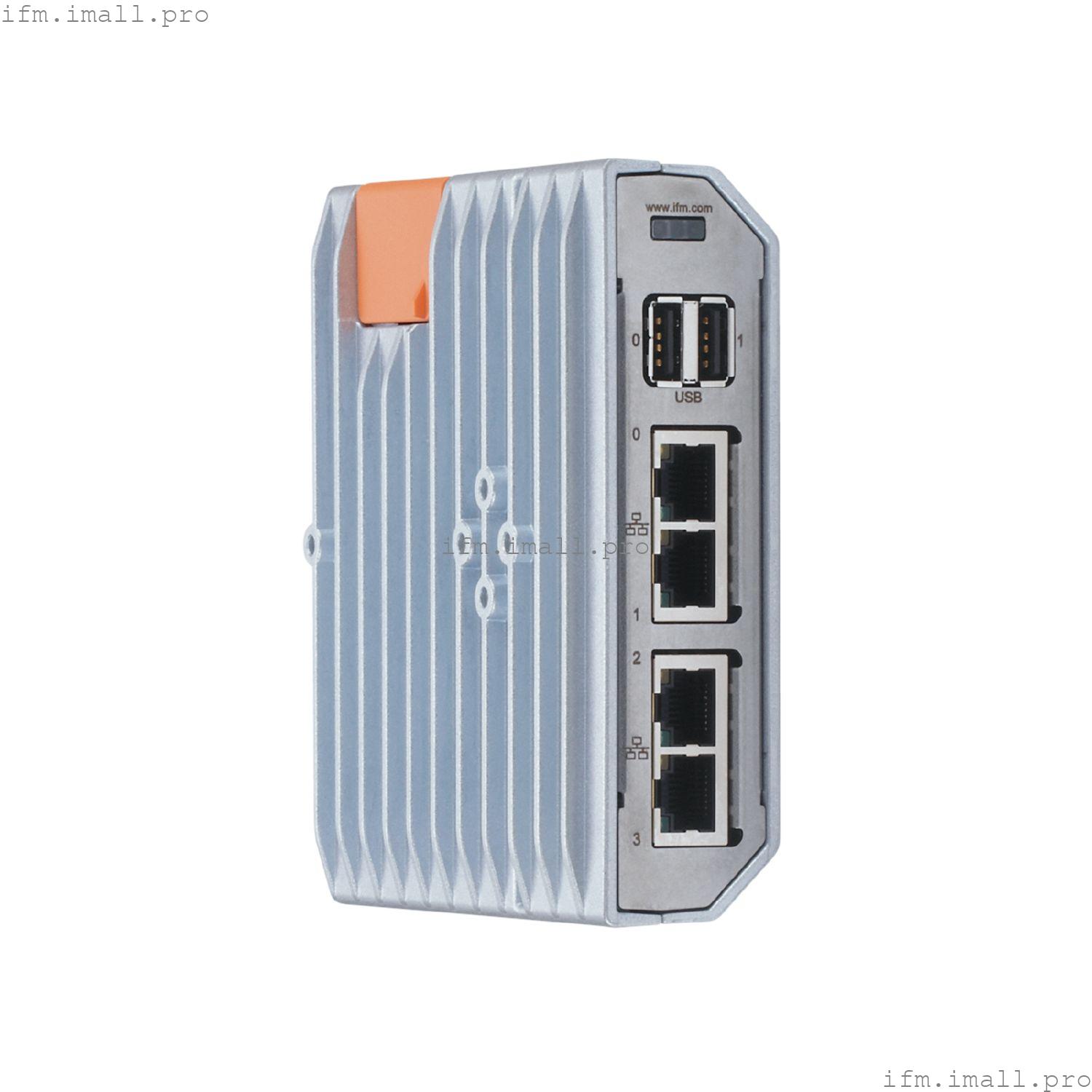

IFM AE2100
IIoT edgeGateway IP20 1S
edgeGateway для подключения производственной среды к платформе IIoT moneo
- Предоставление данных из производственной среды для дальнейшей обработки в облаке moneo
- Гибкий доступ к данным без участия ИТ-специалистов в разных местах
- Интервалы передачи могут быть установлены индивидуально для каждого источника данных
- Мощная функция агрегации для минимизации объемов данных
- Предварительная обработка посредством логических вычислений значений непосредственно на шлюзе
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | Ethernet; USB |
| Корпус | прямоугольный |
| Размеры[мм] | 140,4 x 36 x 129,5 |
Применение
Электрические характеристики
| Рабочее напряжение[В] | 18...32 постоянного тока; (PELV) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемая мощность[Вт] | 14; (максимальная мощность для USB-устройств: 1,5 А / 5 В) |
| Защита от обратной полярности | да |
| Категория перенапряжения | II |
Программное обеспечение/программирование
| Опции настройки параметров | moneo |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; USB |
| Количество интерфейсов Ethernet | 4 |
| Количество USB-интерфейсов | 2 |
| Ethernet |
|---|
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 Мбит/с; 100 Мбит/с |
| Тип соединителя | RJ45 |
| Протокол | TCP/IP; TCP/IP JSON; UDP; HTTP; OPC UA; MQTT |
| USB |
|---|
| Скорость передачи | < 480 Мбит/с |
| Тип соединителя | тип А |
| Версия | USB 2.0 |
| Примечание по интерфейсам | | Ограничение выходного тока: 1,5 А | | Выходной ток, общий: 1,5 А |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...55 |
| Примечание по температуре окружающей среды | | 2000 м: 55 °C | | 3000 м: 50 °C |
|
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 3000 |
| Защита | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
Механические данные
| Вес[г] | 680 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 140,4 x 36 x 129,5 |
| Материалы | корпус: пассивированный алюминий, отлитый под давлением; нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | 3 СВЕТОДИОДА, трехцветные |
|
Аппаратное обеспечение
| Процессор | ARM 64-Битный Четырехъядерный процессор с частотой 1,2 ГГц |
| RAM | 4 GByte RAM |
| Массовое хранилище | Флэш-память 20 Гбайт |
| Съемное хранилище | Карта Micro SD; SD; SDHX; SDXC; интерфейс USB |
Хранение данных
| Часы реального времени | да; UTC, буферизация батареи |
Примечания
| Замечания | | максимальная скорость передачи 500 значений процесса в секунду |
|
| Примечания | для использования moneo Cloud требуется дополнительная облачная подписка QCM100 |
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
Электрическое подключение - USB
Электрическое подключение - питание
| Соединитель: 1 x Зажим для клетки |
