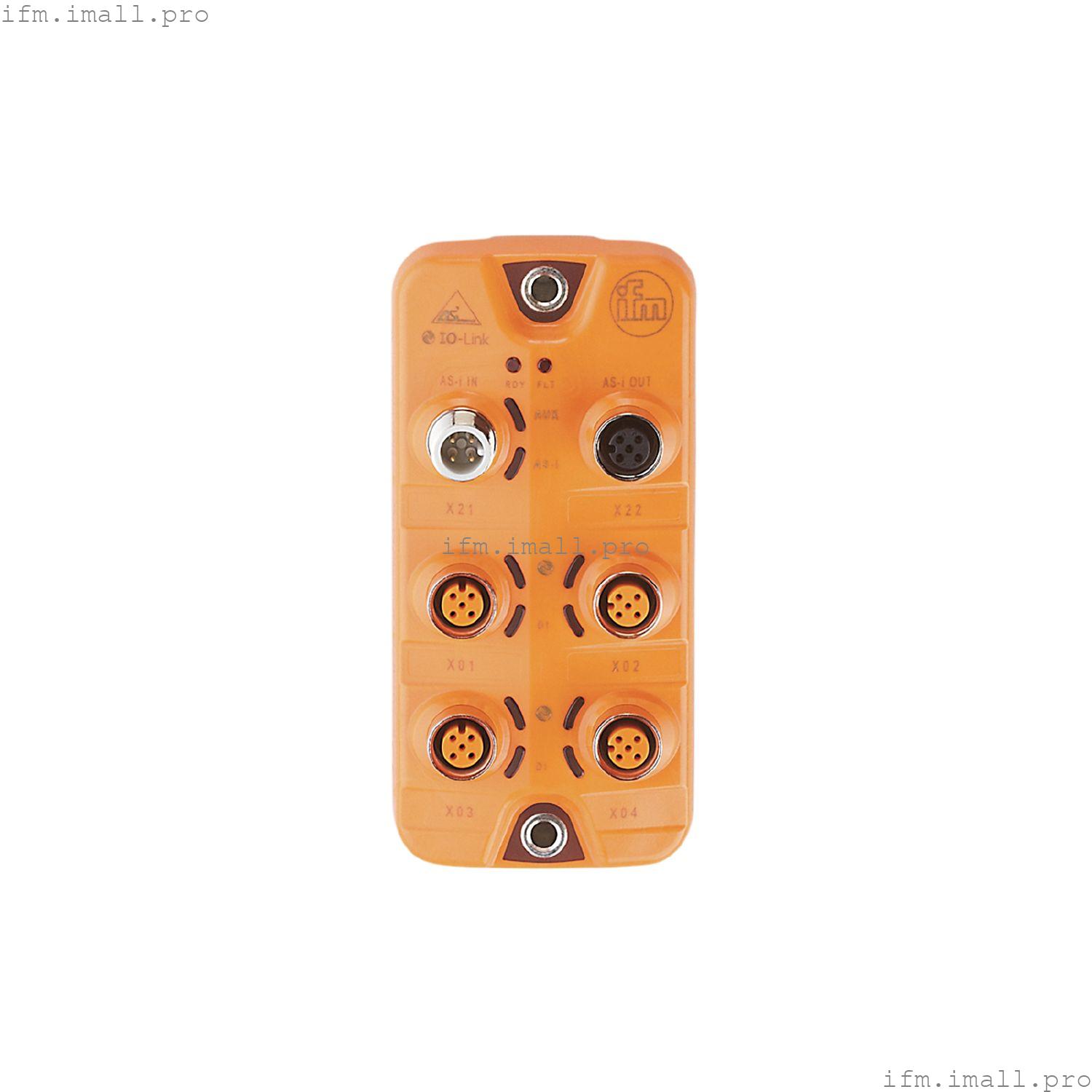

IFM AC6000
IO-Link Master AS-i 4P IP67
IO-Link Мастер с интерфейсом AS-i
- Надежная передача данных машины, параметров процесса и диагностических данных на контроллер
- Простая замена блоков благодаря встроенной памяти параметров
- Прочный корпус для использования в жестких промышленных условиях
- Для подключения до четырех устройств IO-Link
Технические характеристики
Применение
| Применение | установка в полевых условиях |
| Функция последовательной цепочки | источник питания; интерфейс полевой шины |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока; (AS-i) |
| Потребляемый ток[мА] | 300...1500; (AUX) |
| Макс. потребление тока от AS-i[мА] | 100 |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 1.1; (ports 1+2: 0,55 (AUX); ports 3+4: 0,55 (AUX)) |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
Входы/выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 8; (Порт IO-Link класса A: 4 x 2) |
| Питание датчиков на входах | AUX |
| Уровень переключения high[В] | 11...30 |
| уровень переключения low[В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4; (Порт IO-Link класса A: 4 x 1) |
| Макс. токовая нагрузка на выход[мА] | 300 |
| Защита от короткого замыкания | да |
| Выходы питания привода | AUX |
Интерфейсы
| Коммуникационный интерфейс | IO-Link; AS-i |
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| IO-Link версия | 1.1 |
| Количество портов класса A | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | AA, BA, BD, HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | | DIN EN 60068-2-6 2008-10 | |
|
| MTTF[годы] | 161 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | нет |
| Профиль AS-i | | базовое ведомое устройство (вход CTT1) | S-7.4.E | | дополнительное ведомое устройство (вход CTT1) | S-7.3.E | | дополнительный ведомый (выход CTT1) | S-7.3.2 |
|
| Количество устройств AS-i | 1...5 |
Механические данные
| Вес[г] | 247 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 124 x 59,3 x 38,4 |
| Материалы | корпус: PA оранжевого цвета; гнездо: никелированная латунь |
Примечания
| Замечания | | Для получения дополнительной информации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
Электрическое подключение - IO-Link
| IO-Link Port Class A X01...X04 | Разъем: 4 x M12; кодировка: A |
Электрическое подключение - питание IN
| X21 | Разъем: 1 x M12; кодировка: A |
Электрическое подключение - питание OUT
| X22 | Разъем: 1 x M12; кодировка: A |
