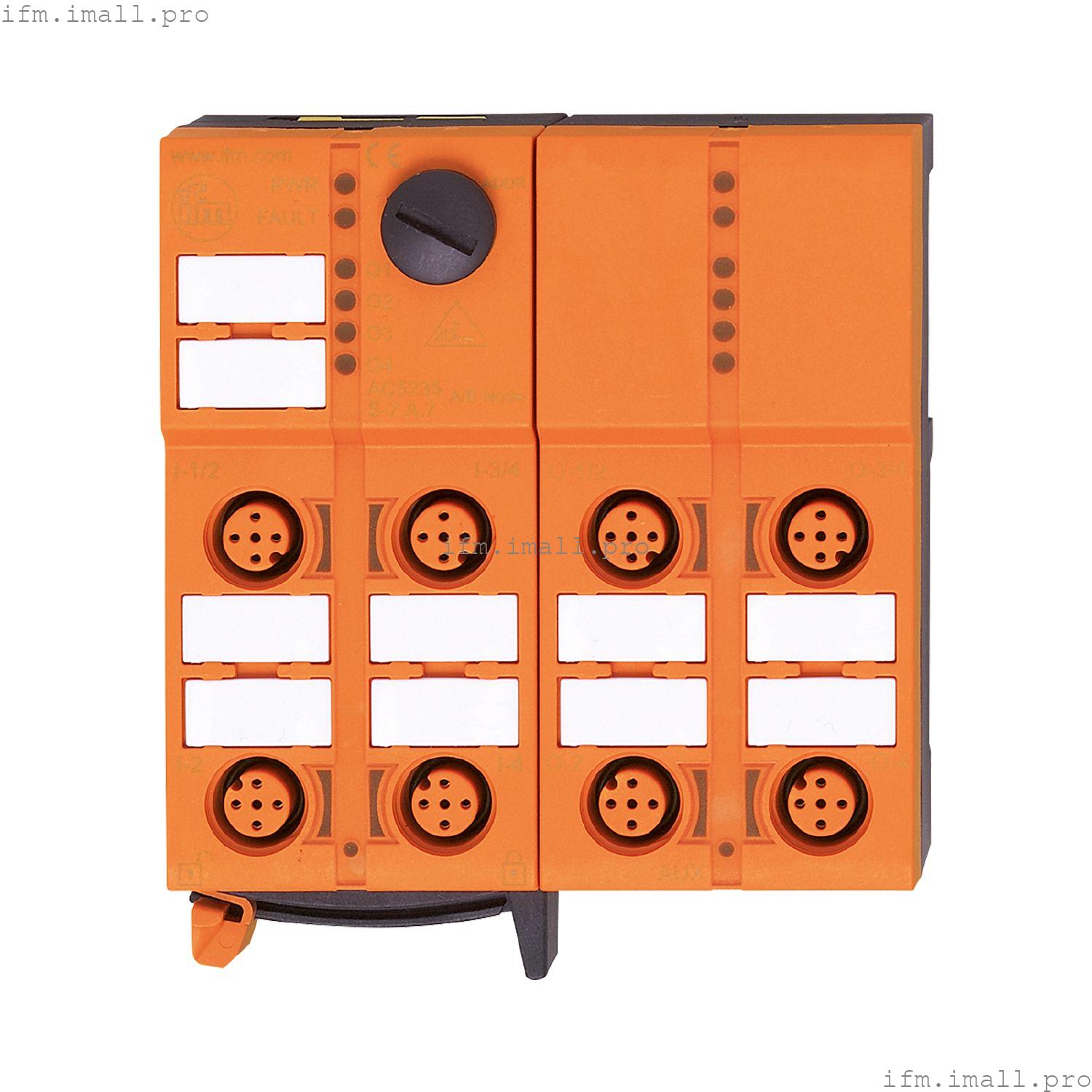

IFM AC535A
ClassicL 4DI-Y 4DO-Y II 3D
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния и функции
- Для применения во взрывоопасных зонах
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку, только для работы с AS-i masters с профилем M4 |
| Применение | Модуль AS-i ATEX |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
| Макс. токовая нагрузка полная[A] | 2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (по плоскому кабелю) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 15...30; (к PELV; по плоскому кабелю) |
| Макс. токовая нагрузка на выход[мА] | 1000; (категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1)) |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Защита | IP 50 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIB T80°C Dc X IP50 |
| ЭМС | |
| MTTF[годы] | 155 |
Классификация AS-i
| Версия AS-i | 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М4 |
| Профиль AS-i | S-7.A.7 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.7 |
| Ожидающий получения сертификат AS-i | да |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | pin | 4 | 2 4 | 4 | 2 4 | | Вывод | 1 | 2 | 3 | 4 | | розетка | O-1/2 | O-1/2 O2 | O-3/4 | O-3/4 O-4 |
|
Механические данные
| Вес[г] | 322 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; Плоские кабели AS-i подключаются напрямую; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 90 x 44,2 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 | | Корпус для защиты от ударов:, E7000A |
|
Примечания
| Замечания | | Должна быть реализована механическая защита. | | В противном случае устройство должно устанавливаться вместе с корпусом для защиты от ударов (E7000A). | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. | | Входы и выходы должны быть электрически изолированы. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
Электрическое подключение - Входы
| Подключение | Разъем: M12; кодировка: A |
Электрическое подключение - Выходы
| Подключение | Разъем: M12; кодировка: A |
