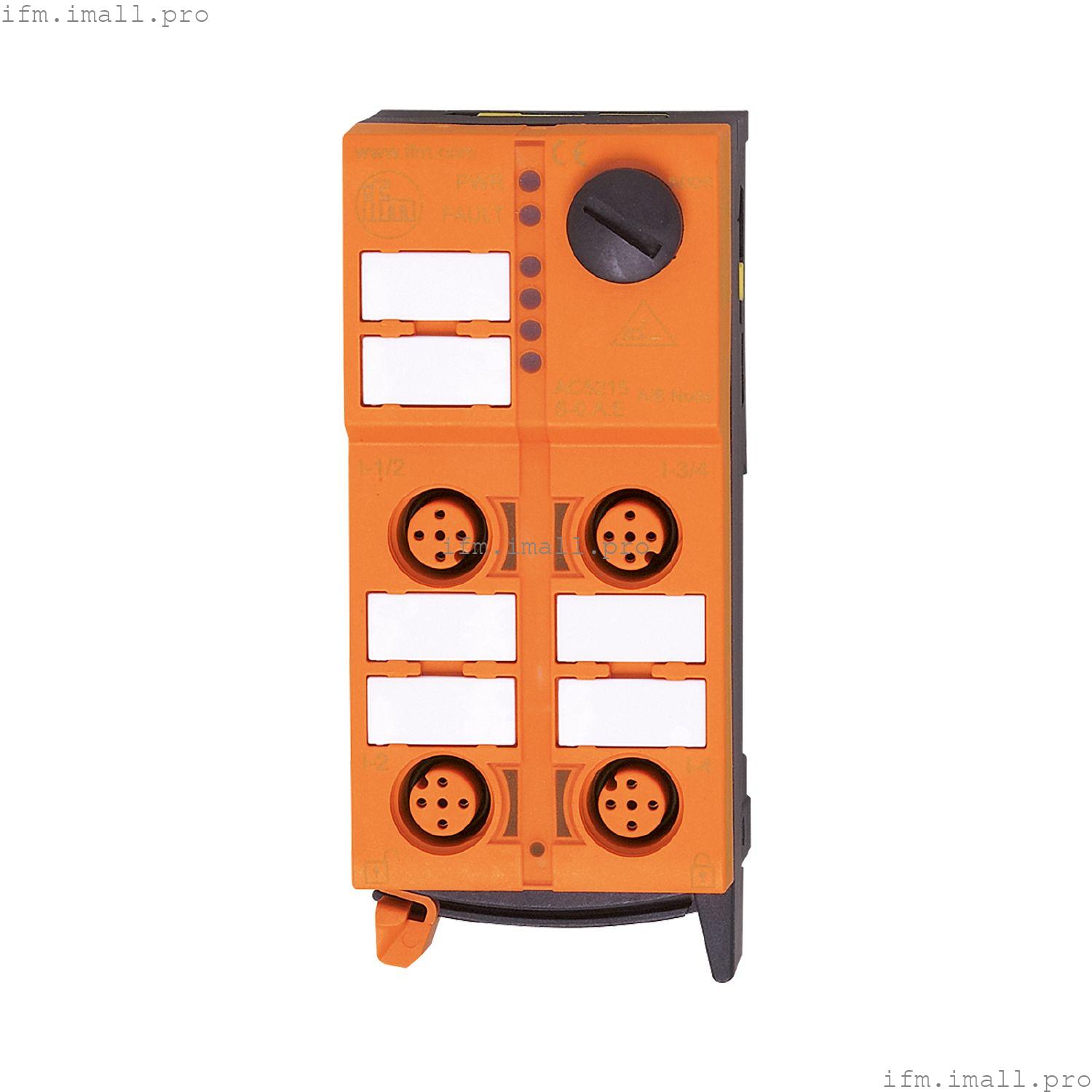

IFM AC5230
ClassicLine 1AI C 1AO C 2DI
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых входов: 2; Количество аналоговых входов: 1; Количество аналоговых выходов: 1 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку, только для работы с AS-i masters с профилем M4 |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
| Защита от обратной полярности | да |
| Макс. токовая нагрузка полная[A] | 0.2 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество аналоговых входов: 1; Количество аналоговых выходов: 1 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Количество аналоговых входов | 1; (подключение 2-проводных, 3-проводных и 4-проводных датчиков) |
| Аналоговый вход (ток)[мА] | 4...20 |
| Макс. падение напряжения на нагрузке для номинального напряжения[В] | 10 |
| Аналоговые входы защищены от короткого замыкания | да |
| Разрешение аналогового входного сигнала | 12 бит |
Выходы
| Количество аналоговых выходов | 1; (подключение 2-проводных, 3-проводных и 4-проводных приводов) |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. падение напряжения на нагрузке для номинального тока[В] | 10 |
| Разрешение аналогового выхода | 12 бит |
| Выходы питания привода | AS-i |
Точность/отклонения
| Погрешность измерения[% конечного значения] | 0,5 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| MTTF[годы] | 137 |
| Одобрение UL | |
Классификация AS-i
| Версия AS-i | 3.0 |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М4 |
| Профиль AS-i | S-7.5.5 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 5.5 |
Механические данные
| Вес[г] | 162.6 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; Плоские кабели AS-i подключаются напрямую; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1, AO1 | | состояние переключения | Светодиодные, желтые каналы I1...I2 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | Возможно 3-проводное подключение по внешнему каналу связи. | | Питание привода на контактах 1 и 3 может использоваться для питания датчиков / исполнительных механизмов. | | В этом случае электрическая изоляция для AS-i не предусмотрена. | | Аналоговые входы и выходы (контакты 2 и 4) электрически разделены и не подключены к AS-i. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-1/2, I-2, Pin 1, Pin 3 | | Соединения электрически соединены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| ; Максимальная длина кабеля: 30 м |
Электрическое подключение - аналоговое
| Разъем: M12; кодировка: A; Максимальная длина кабеля: 30 м |
Электрическое подключение - цифровое
| Подключение | Разъем: M12; кодировка: A; Максимальная длина кабеля: 30 м |
