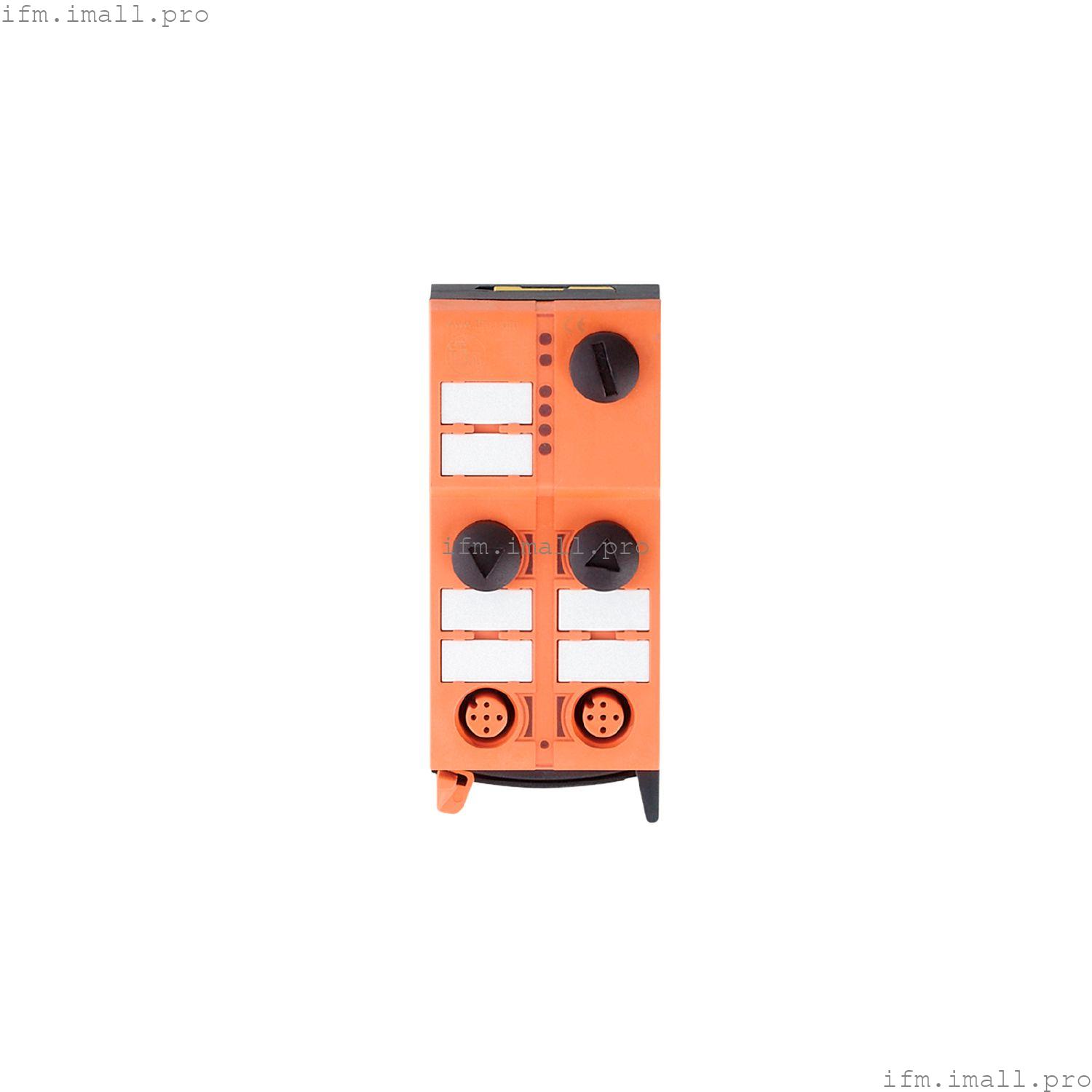

IFM AC5225
ClassicLine IO-Link 2 Ports
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку, только для работы с AS-i masters с профилем M4 |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 300 |
| Защита от обратной полярности | да |
| Дополнительный источник напряжения[В] | 20...30 постоянного тока |
Входы
| Питание датчиков на входах | AS-i |
| Цифровые входы защищены от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link; AS-i |
| Устройство IO-Link |
|---|
| Мин. время цикла процесса[мс] | 2.3 |
| IO-Link Master |
|---|
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод) |
| IO-Link версия | 1.0 |
| Количество портов класса A | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М4 |
| Профиль AS-i | S-7.5.5 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 5.5 |
Механические данные
| Вес[г] | 161.35 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; Плоские кабели AS-i подключаются напрямую; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод PWR, зеленый Напряжение AS-i | | ошибки | Светодиод, красный | | состояние переключения | Светодиодный, желтый DI/DO Порт 1, Порт 2 | | Информационные материалы | Светодиодный, зеленый IO-Link Порт 1, Порт 2 | | нарушенная коммуникация | Светодиод, красный Порт 1, Порт 2 |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | При питании датчиков и исполнительных механизмов от AS-i нагрузка не должна превышать максимум 200 мА. | | Между датчиком и AS-i имеется электрическое соединение. | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Разъем: M12; кодировка: A |
