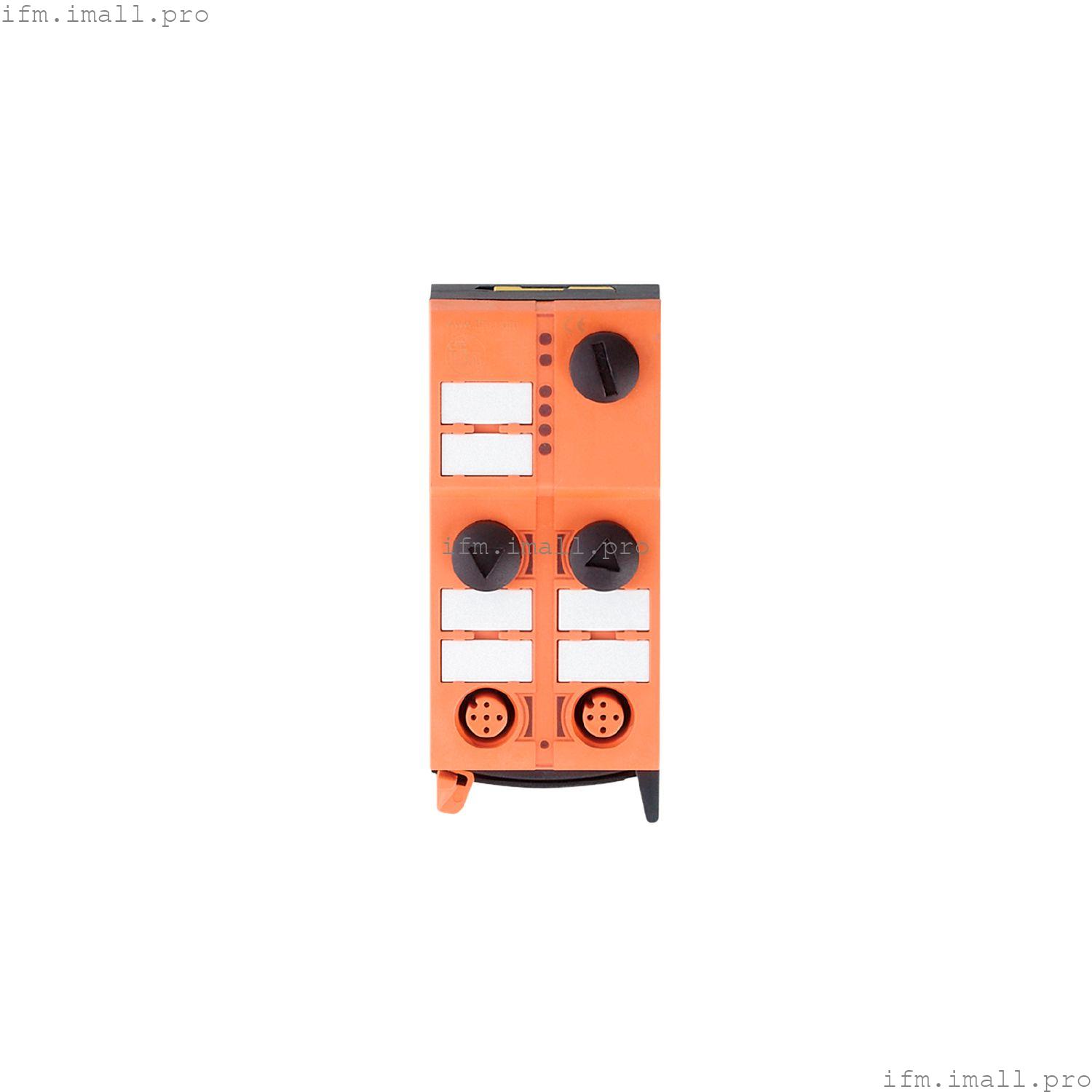

IFM AC5223
ClassicLine 2AI C IP67
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых входов: 2 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 2 |
Входы
| Питание датчиков на входах | AS-i |
| Количество аналоговых входов | 2; (подключение 2-проводных, 3-проводных и 4-проводных датчиков) |
| Аналоговый вход (ток)[мА] | 4...20 |
| Макс. падение напряжения на нагрузке для номинального напряжения[В] | 10 |
| Аналоговые входы защищены от короткого замыкания | да |
| Разрешение аналогового входного сигнала | 12 бит |
Точность/отклонения
| Точность | 0,5; (% от конечного значения диапазона измерений; допуск при воздействии электромагнитных помех: < ± 1 % от конечного значения диапазона измерений) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | |
| MTTF[годы] | 174 |
| Одобрение UL | |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.D |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.D |
Механические данные
| Вес[г] | 158.85 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; Плоские кабели AS-i подключаются напрямую; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1...AI2 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | Питание модуля осуществляется исключительно по желтому кабелю AS-i. | | При подключении 2-проводного или 3-проводного датчика без собственного источника питания между контактами 3 и 4 должно быть внешнее соединение. | | Входы (контакты 2 и 4) электрически разделены и не имеют подключения к AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Разъем: M12; кодировка: A |
