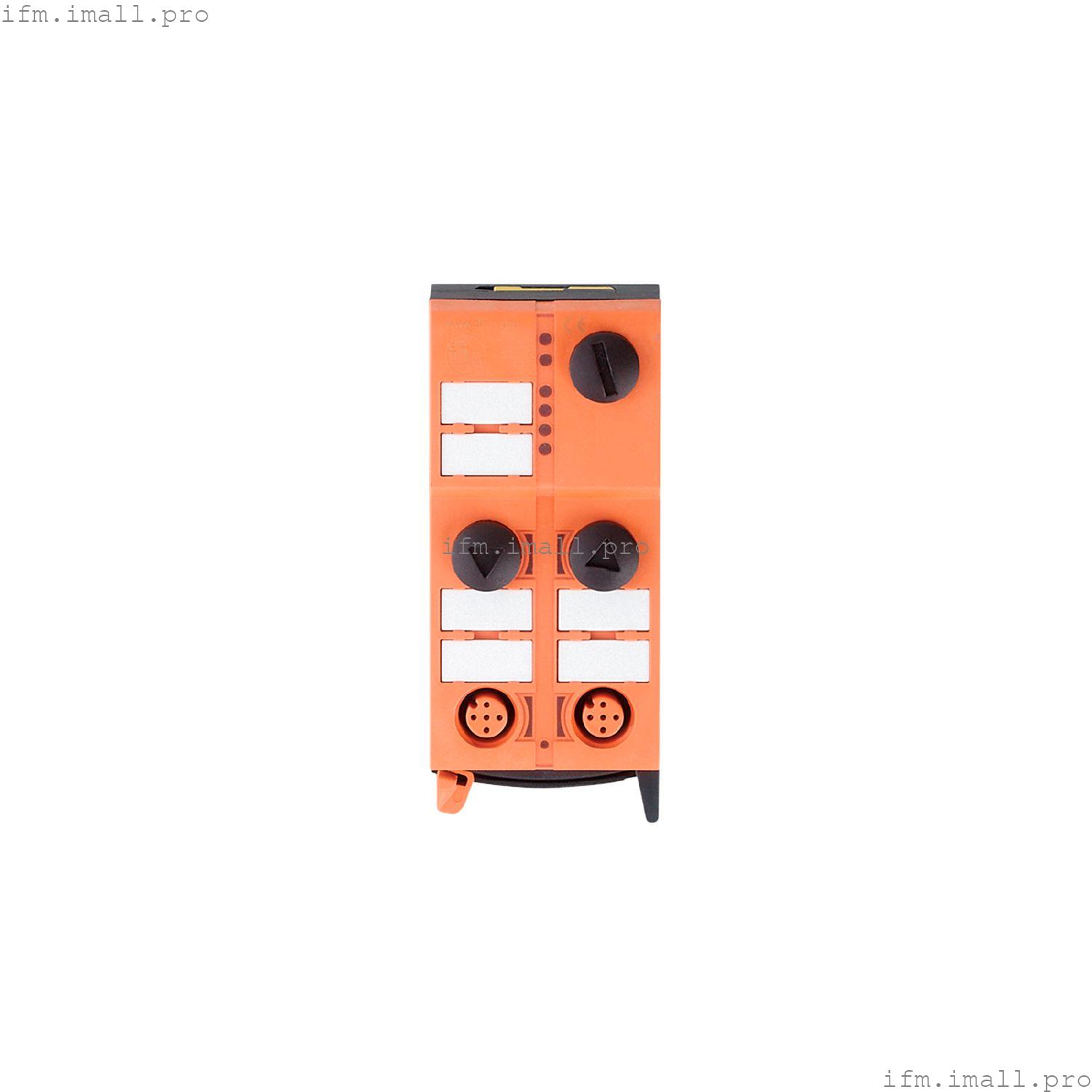

IFM AC5218
ClassicLine 2AO C IP67
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 50 |
| Защита от обратной полярности | да |
| Дополнительный источник напряжения[В] | 16...30 DC; (AUX) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 2 |
Выходы
| Количество аналоговых выходов | 2; (подключение 2-проводных, 3-проводных и 4-проводных приводов) |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. падение напряжения на нагрузке для номинального тока[В] | 10 |
| Разрешение аналогового выхода | 12 бит |
Точность/отклонения
| Погрешность измерения[% конечного значения] | 0,5 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...70 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 67 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 50295 | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| MTTF[годы] | 125 |
| Одобрение UL | |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.5 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.5 |
| Сертификат AS-i | 124001 |
Механические данные
| Вес[г] | 183 |
| Корпус | прямоугольный |
| Тип крепления | быстрый монтаж; Плоские кабели AS-i подключаются напрямую; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AO1...AO2 | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | Существует электрическое разделение между AS-i и AUX, а также между AS-i и аналоговыми выходами. | | Для питания приводов можно использовать питание привода на контактах 1 и 3. | | Возможно 3-проводное подключение по внешнему каналу связи. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Разъем: M12; кодировка: A |
