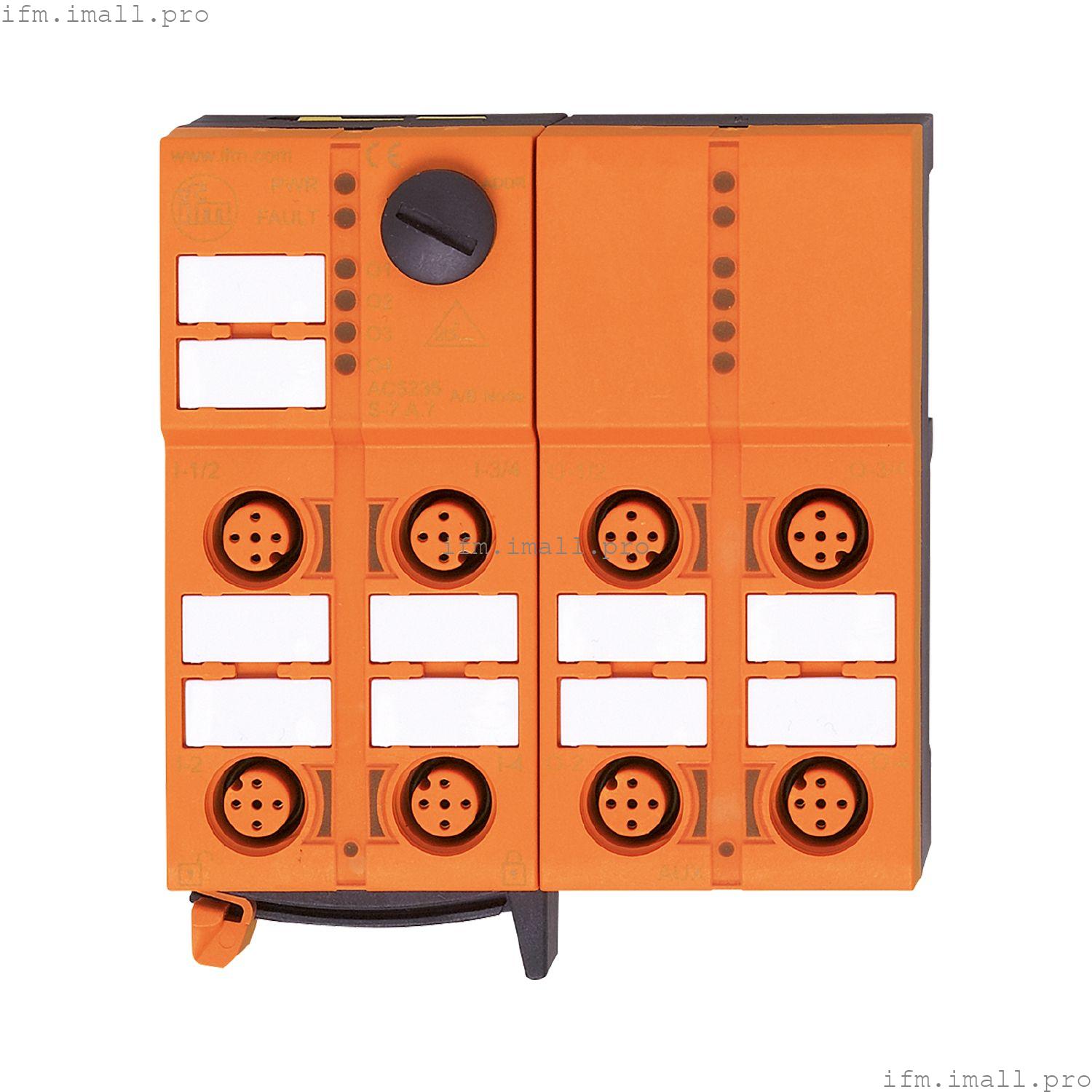

IFM AC5210
ClassicLine 8DI-Y IP67
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Высокий уровень защиты для требований жестких промышленных условий
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока; ("класс питания 2" для cULus) |
| Макс. потребление тока от AS-i[мА] | 300 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 8 |
Входы
| Количество цифровых входов | 8; (2 x ведомых устройства) |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30 |
| Макс. общий номинальный ток входов[мА] | 250; (2 x 125) |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-0.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 89001 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | pin | 4 | 2 4 | 4 | 2 4 |
|
Механические данные
| Вес[г] | 284.5 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 90 x 44,2 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. | | настройка кодов ID1 по умолчанию: slave 1=1 / slave 2 =2 |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Подключение | Разъем: M12 |
