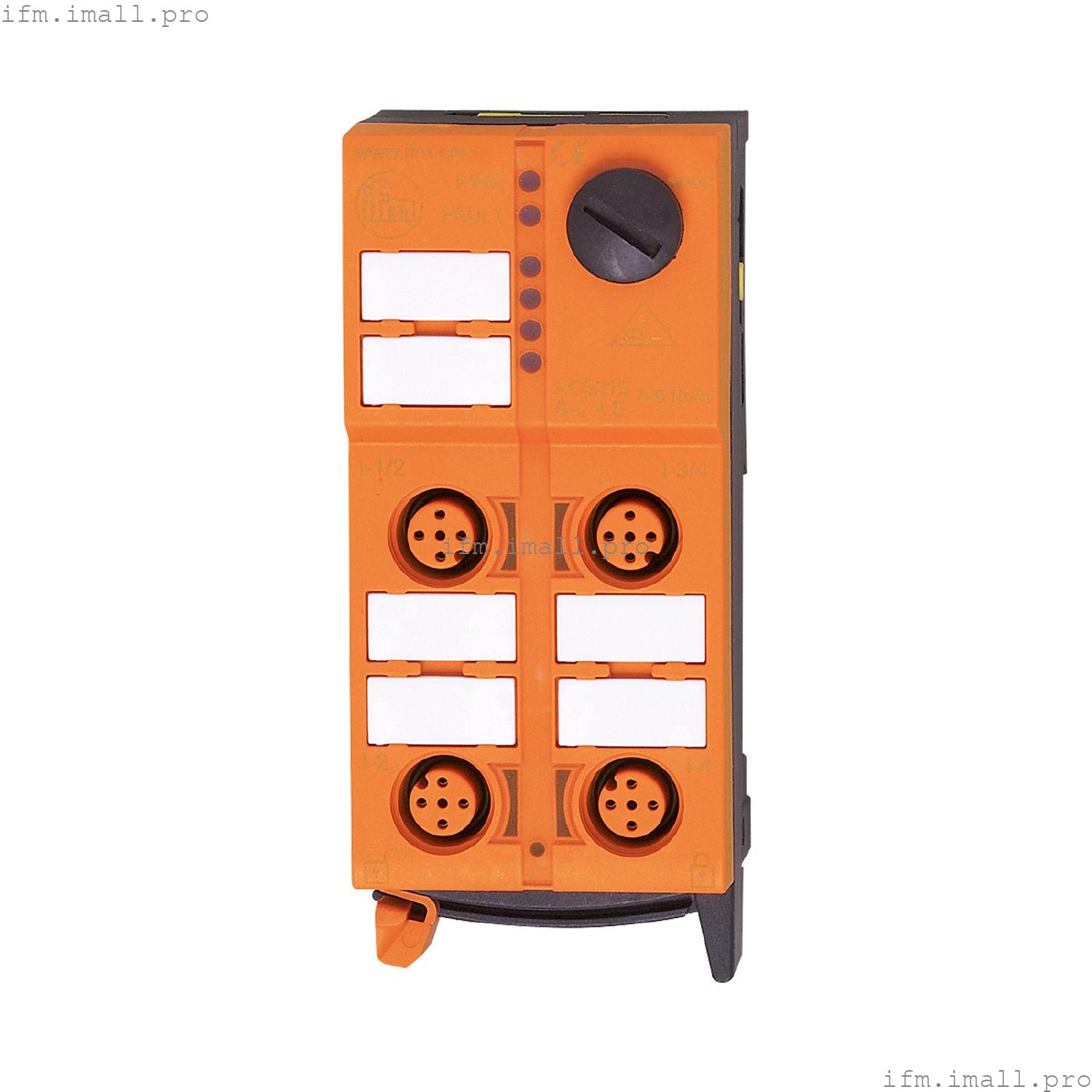

IFM AC5202
ClassicLine 2 x (1 DI/1 DO)
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | установка в полевых условиях |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока; ("класс питания 2" для cULus) |
| Макс. потребление тока от AS-i[мА] | 250 |
| Макс. токовая нагрузка полная[A] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 200; (текущая нагрузка для всех входов и выходов: 200 мА) |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 2 |
| Диапазон напряжения DC[В] | 18...30 |
| Макс. токовая нагрузка на выход[мА] | 200; (текущая нагрузка для всех входов и выходов: 200 мА) |
| Защита от короткого замыкания | да |
| Электрически разделенный | нет |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 67 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-B.A.E |
| Конфигурация ввода-вывода AS-i[hex] | B |
| Код AS-i ID[hex] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | - | - | I-3 | I-4 | | розетка | - | - | I-3/O-1 | I-4/O-2 | | pin | - | - | 4 | 4 | | Вывод | О-1 ; О-1 | О-2 ; О-2 | - | - | | розетка | I-3/O-1 ; O-1 | I-4/O-2 ; O-2 | - | - | | pin | 2 ; 4 | 2 ; 4 | - | - |
|
Механические данные
| Вес[г] | 156.4 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
Электрическое подключение - входы / выходы
