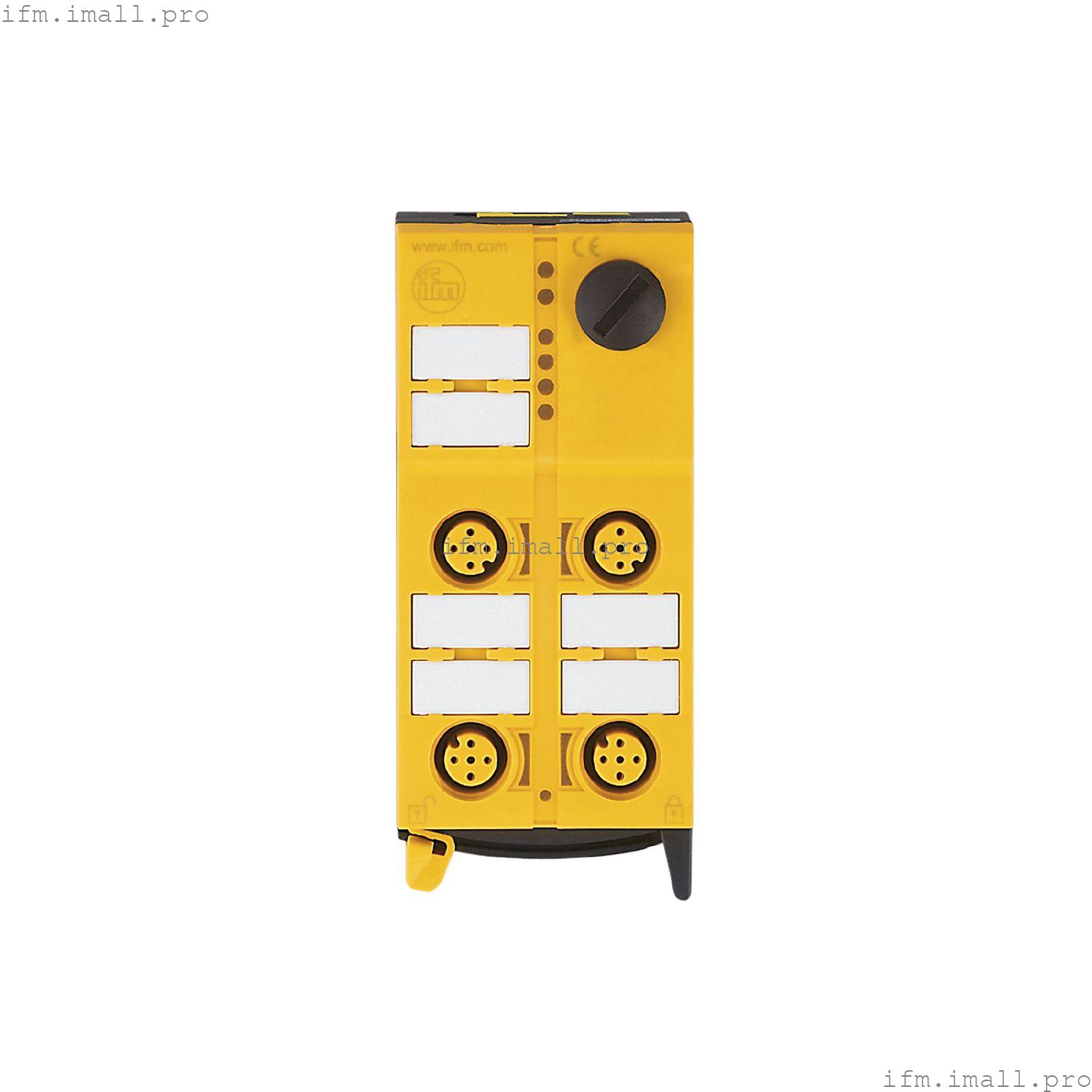

IFM AC509S
ClassicLine 2x2SI 2DOT 2LO
Модуль безопасности AS-Interface ClassicLine с технологией быстрого монтажа
- Надежное обнаружение состояний переключения, связанных с безопасностью
- Интеграция компонентов безопасности в AS-i
- Подключение безопасных механических контактов и безопасных трехпроводных датчиков
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Безопасность как таковая на работе |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 280 |
| Макс. токовая нагрузка на модуль/слот[A] | 0.2 |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 4; (2 x 2 входа безопасности) |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток [мА] | |
| Обнаружение короткого замыкания | |
| Мониторинг перекрестных отказов | |
| Защита от короткого замыкания | |
Выходы
| Выходной сигнал | сигнал переключения |
| Количество цифровых выходов | 2 |
| Диапазон напряжения DC[В] | 18...30; (AS-i) |
| Макс. токовая нагрузка на выход[мА] | 50 |
| Защита от короткого замыкания | да |
| Электрически разделенный | нет |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...55 |
| Примечание по температуре окружающей среды | | с переключаемыми выходами: -25...40 °C |
|
| Защита | IP 67 |
Испытания/сертификаты
Классификация безопасности
| Соответствует требованиям | | ISO 13849-1 категория 3, PL d | | IEC 61508 SIL 2 |
|
| Срок службы TM[ч] | 175200 |
| Время выполнения задания TM (дополнительная индикация) | |
| PFH[1/ч] | 2,33 E-11 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.B.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | B.E |
| Сертификат AS-i | 128301 |
Механические данные
| Вес[г] | 296.25 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | корпус: PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | ошибки | 1 x LED, красный | | состояние переключения | 1 x LED, желтый | | сигнал тревоги | 1 x LED, красный |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Адресный кабель:, E70213 | | Защитный колпачок: M12, E73004 |
|
Примечания
| Замечания | | PL d, cat. 3, SIL 2 только в том случае, если используются исключения неисправностей, описанные в руководстве |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение модуля | Плоские кабели |
Электрическое подключение - разъем SI-1 / SI-2
| Разъем: 2 x M12; кодировка: A; Максимальная длина кабеля: 10 м |
Электрическое подключение - разъем O-3
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 10 м |
Электрическое подключение - разъем O-4
| Разъем: 1 x M12; кодировка: A; Максимальная длина кабеля: 10 м |
