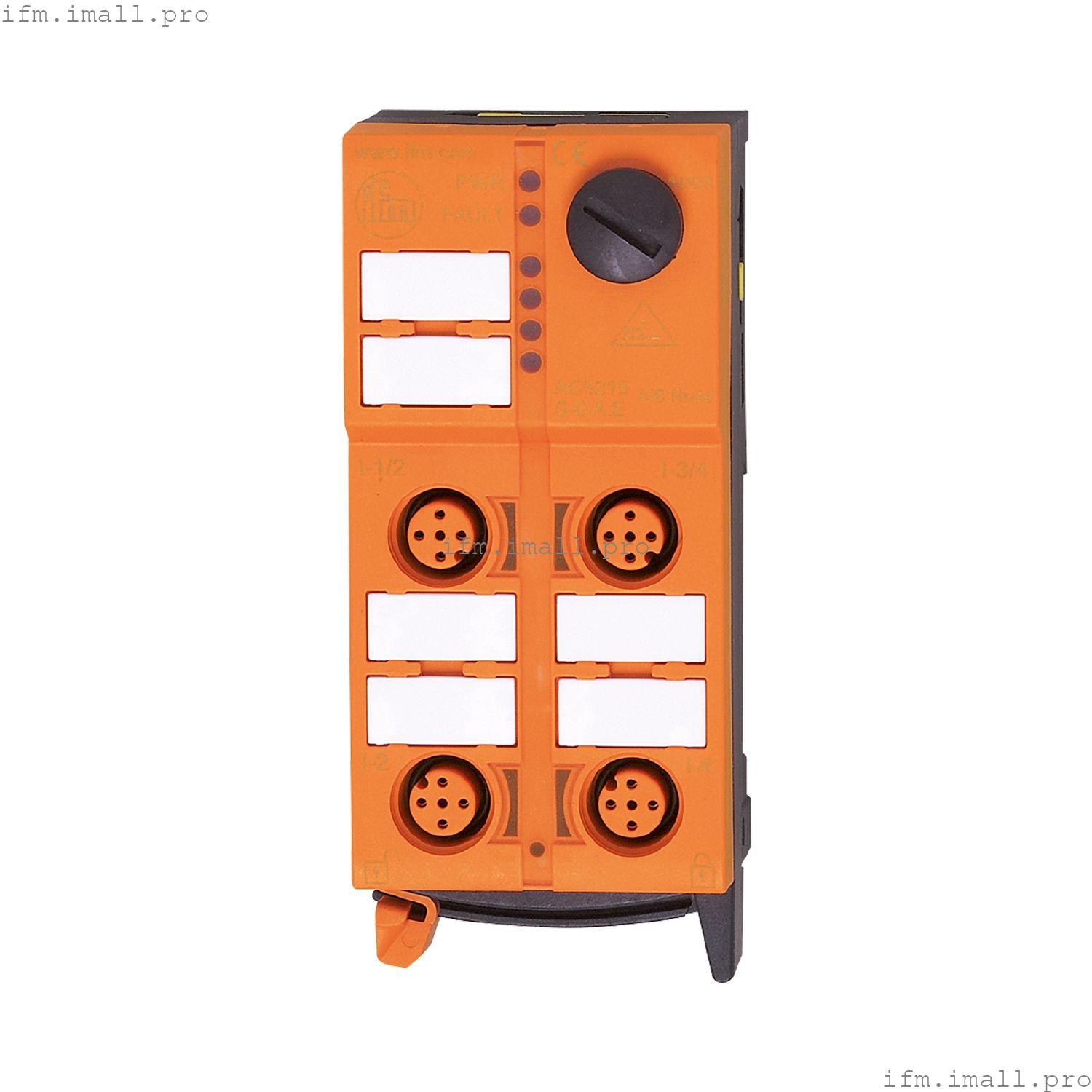

IFM AC505A
ClassicLine 4DI II 3D
Модуль AS-Interface ClassicLine с технологией быстрого монтажа
- Легкая установка и подключение без инструментов благодаря технологии быстрого монтажа
- Три свободно выбираемых направления плоского кабеля
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Для применения во взрывоопасных зонах
- Прочные разъемы M12 для подключения датчиков и исполнительных механизмов
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Модуль AS-i ATEX |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (по плоскому кабелю) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Защита | IP 50 |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIB T80°C Dc X IP50 |
| ЭМС | |
| MTTF[годы] | 404 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-0.0.E |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | 0.E |
| Ожидающий получения сертификат AS-i | да |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1 | I-2 | I-3 | I-4 | | pin | 2+4 | 2+4 | 2+4 | 2+4 |
|
Механические данные
| Вес[г] | 227.5 |
| Корпус | прямоугольный |
| Тип крепления | Плоские кабели AS-i с возможностью прямого подключения; монтируются на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 103 x 45 x 44,7 |
| Материалы | PA; прокалывающие контакты: CuSn6 с никелевым и луженым покрытием |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 | | Корпус для защиты от ударов:, E7000A |
|
Примечания
| Замечания | | Должна быть реализована механическая защита. | | В противном случае устройство должно устанавливаться вместе с корпусом для защиты от ударов (E7000A). | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Разъем: 4 x M12; кодировка: A |
