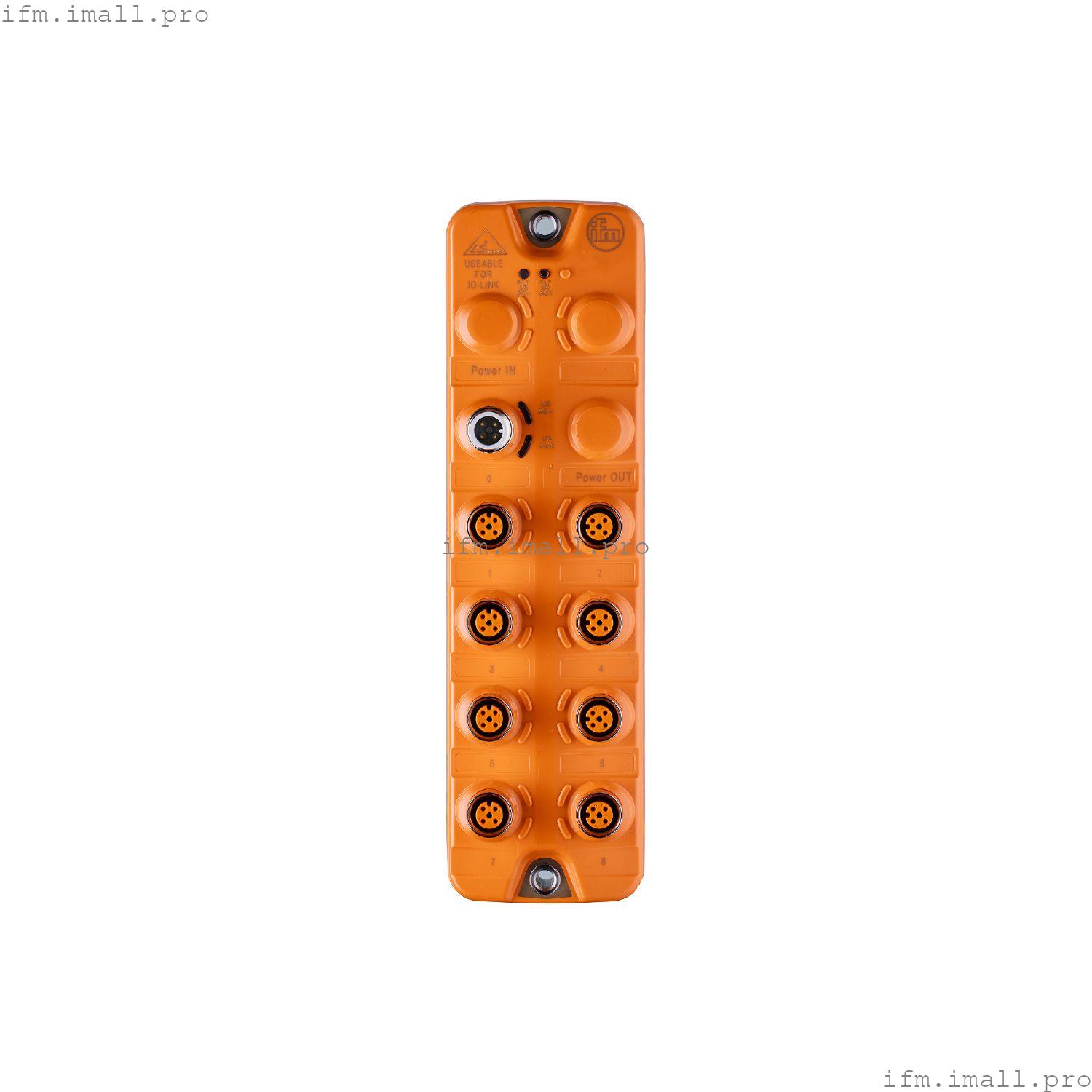

IFM AC5051
Splitter Box 8SB IP67
Пассивный распределитель мощности
Технические характеристики
Применение
| Дизайн | AS-i или IO-Link Распределитель напряжения |
| Применение | установка в полевых условиях |
Электрические характеристики
| Класс защиты | III |
| Обнаружение перегрузки по току | да; (4400 мА ± 200 мА) |
| Операция AS-i |
|---|
| Рабочее напряжение[В] | 18...31,6 постоянного тока; (AS_i) |
| Потребляемый ток[мА] | 4000; (AS-i) |
| Дополнительный источник напряжения[В] | 15...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 4000; (AUX) |
| Операция IO-Link |
|---|
| Рабочее напряжение[В] | 20...30 постоянного тока; (US) |
| Потребляемый ток[мА] | 4000; (US) |
| Дополнительный источник напряжения[В] | 20...30 постоянного тока; (UA) |
| Макс. потребление тока от дополнительного источника питания[мА] | 4000; (UA) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 4000 |
| Защита | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | АА |
|
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 | | | DIN EN 60068-2-6 | |
|
Механические данные
| Вес[г] | 383.4 |
| Корпус | прямоугольный |
| Тип крепления | монтаж объединительной платы |
| Размеры[мм] | 208 x 59,3 x 38,4 |
| Материалы | корпус: PA оранжевого цвета; вилки и розетки: никелированная латунь |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый AS-i / AUX / US / UA | | неисправность | Светодиод, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
Электрическое подключение - Power IN
| Операция AS-i | Соединитель: M12; кодировка: A; Момент затяжки: 0,6...0,8 Нм |
Электрическое подключение - Power OUT
| Операция AS-i 1...8 | Соединитель: M12; кодировка: A; Момент затяжки: 0,6...0,8 Нм |
