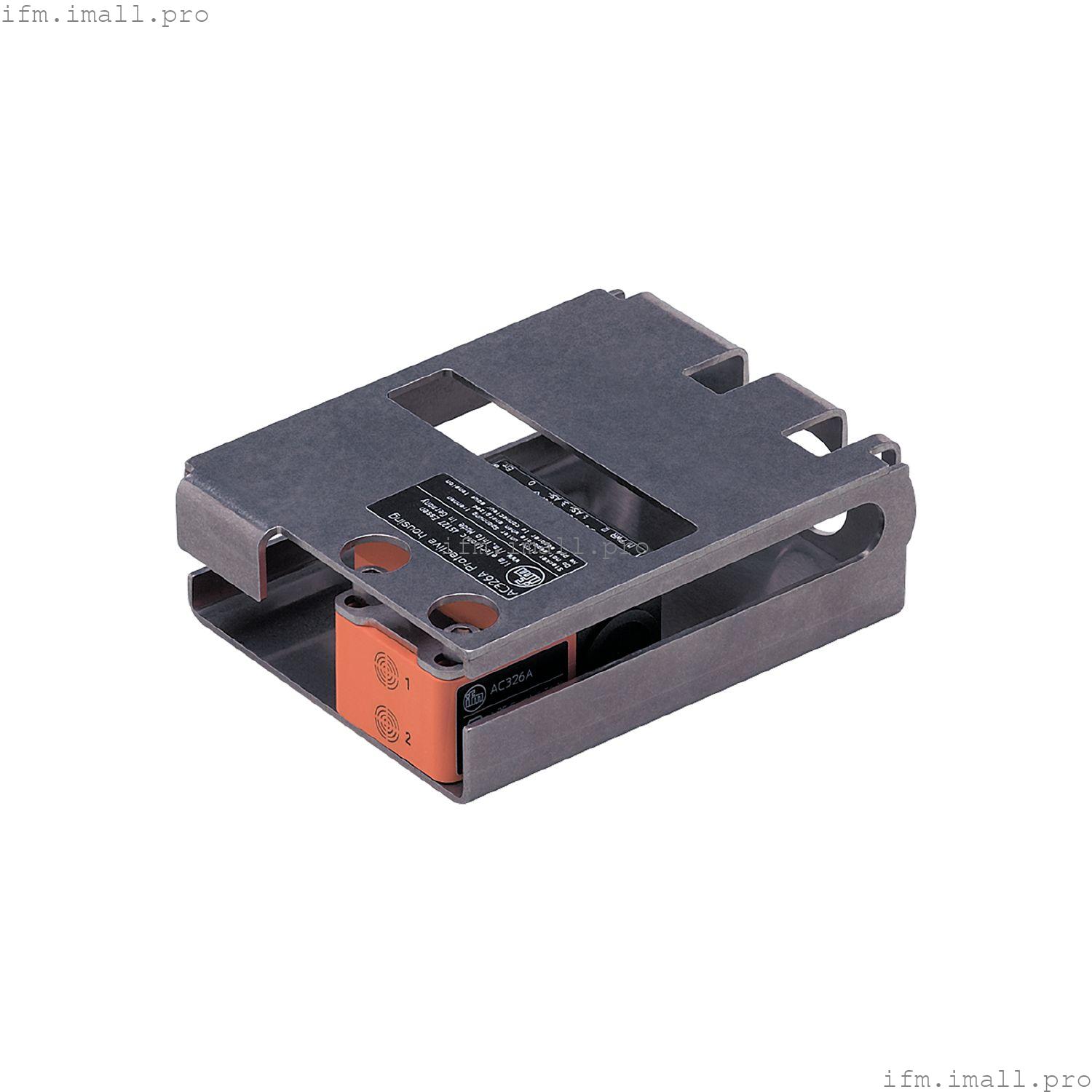

IFM AC336A
DUAL SENSOR T5 2SI 1DO T 3D
Двойной датчик AS-Interface для приводов пневматических клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- С запуском и контролем неисправностей электромагнитного клапана
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
Технические характеристики
Характеристики продукта
| Электрическое исполнение | AS-i |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 55 x 60 x 35 |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | 160 |
| Класс защиты | III |
Выходы
| Электрическое исполнение | AS-i |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Рабочее расстояние целевой шайбы[мм] | 74 |
Условия эксплуатации
| Температура окружающей среды[°C] | -10...50 |
| Защита | IP 5x; (при использовании вне опасной зоны: IP 67) |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIB T85°Dc IP5X X |
| Примечание по маркировке ATEX | | только в сочетании с корпусом для защиты от ударов |
|
| ЭМС | |
| MTTF[годы] | 404 |
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
Механические данные
| Вес[г] | 779.5 |
| Корпус | прямоугольный |
| Размеры[мм] | 55 x 60 x 35 |
| Материалы | корпус: PBT оранжевого цвета; крышка: PC черного цвета; Корпус для защиты от ударов: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | функция | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | винты с торцевой головкой: 2 x (M5 x 35 мм) | | Корпус для защиты от ударов | | Монтажная пластина: 1 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Электрическое подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
