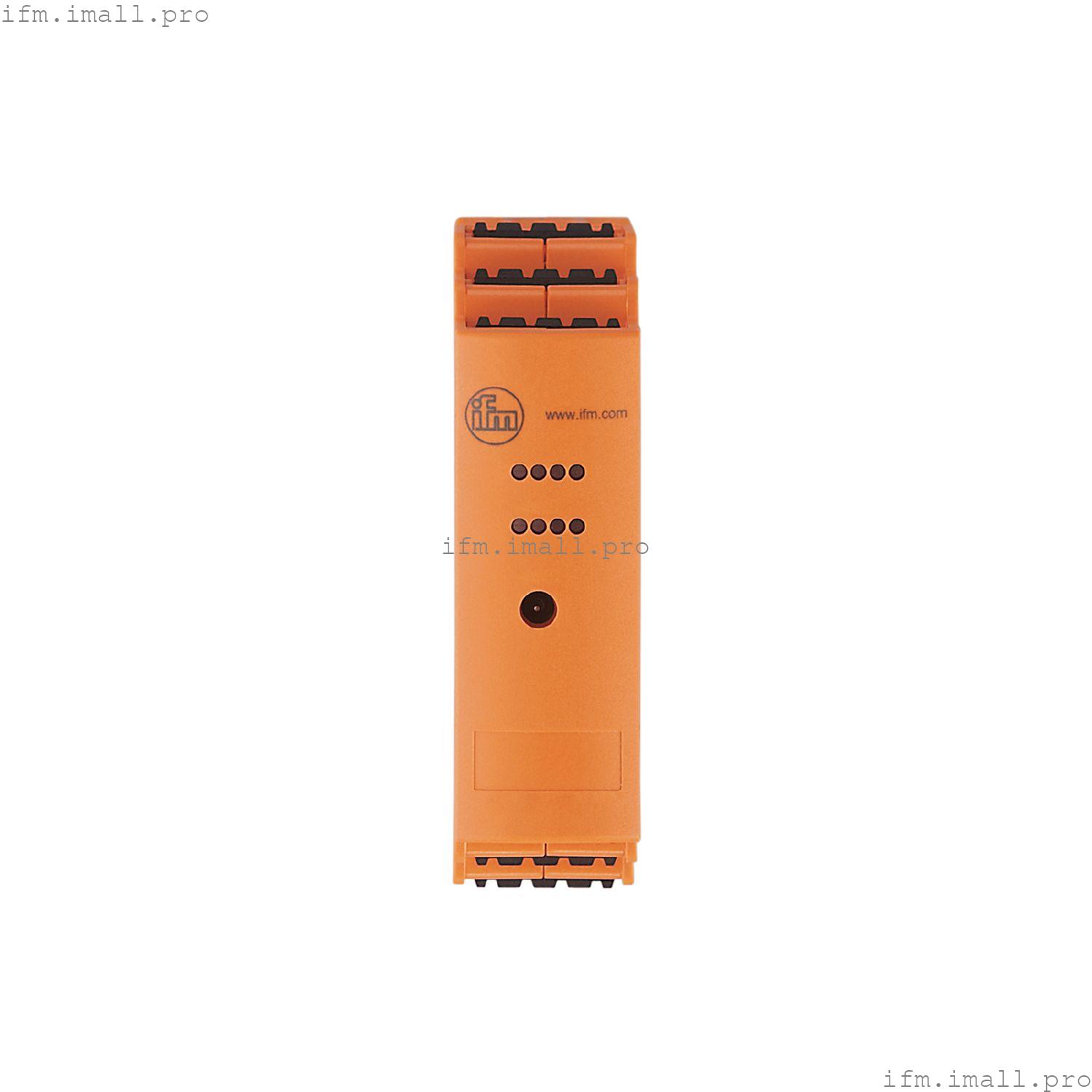

IFM AC3222
SmartL25 4 AI (Pt100) C IP20
Модуль шкафа управления AS-Interface
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество входов Pt100: 4 |
| Диапазон измерения[°C] | -200...850 |
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 80 |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество входов Pt100: 4 |
Входы
| Количество входов Pt100 | 4 |
| Питание датчиков на входах | AS-i |
| Количество аналоговых входов | подключение 2- и 4-проводных датчиков |
| Аналоговые входы защищены от короткого замыкания | да |
| Разрешение аналогового входного сигнала | 16 бит / 0,1 ° C |
Диапазон измерения/установки
| Диапазон измерения[°C] | -200...850 |
Точность/отклонения
| Точность | ± 0,2 °C (-200 °C) ...± 2 °C (800 °C) |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.E |
| Сертификат AS-i | 129901 |
Механические данные
| Вес[г] | 195.55 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 126 x 25,4 x 108 |
| Материалы | PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1...AI4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
