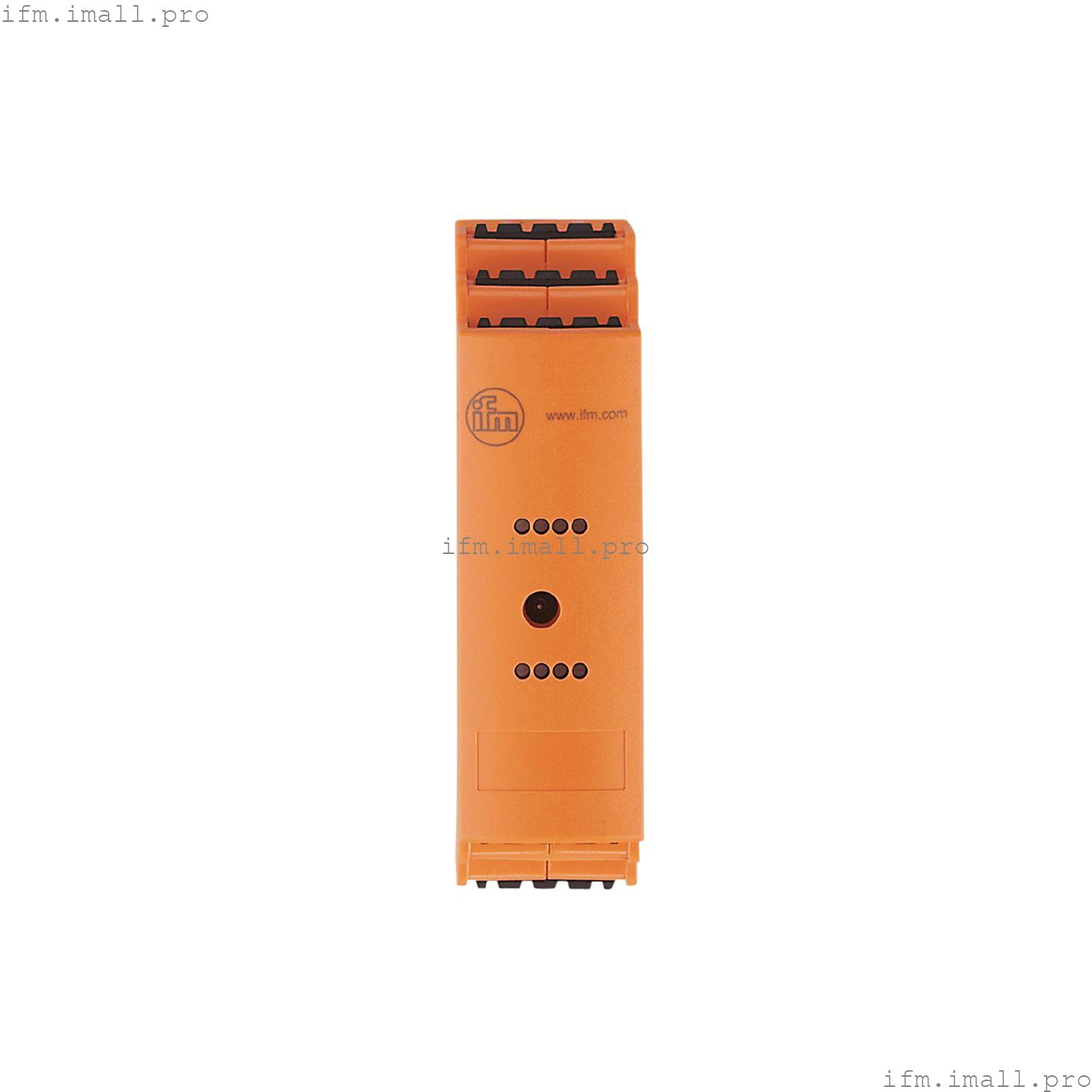

IFM AC3218
SmartL25 4 AO (C) C IP20
Модуль шкафа управления AS-Interface
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 157 |
| Защита от обратной полярности | да |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Дополнительный источник напряжения | необязательный |
| Макс. потребление тока от дополнительного источника питания[мА] | 550; (AUX) |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 4 |
Выходы
| Количество аналоговых выходов | 4; (подключение 2-проводных или 4-проводных приводов) |
| Аналоговый токовый выход[мА] | 0...20 |
| Макс. нагрузка[Ом] | 600 |
| Макс. падение напряжения на нагрузке для номинального тока[В] | 10 |
| Защита от перегрузки | да |
| Разрешение аналогового выхода | 16 (1 бит = 1 мкА) |
| Выходы питания привода | AS-i / AUX |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...70 |
| Температура хранения[°C] | -25...75 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.6 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.6 |
Механические данные
| Вес[г] | 202.1 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 126 x 25,4 x 108 |
| Материалы | PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AO1...AO4 | | диагностика | СВЕТОДИОД, желтый | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
