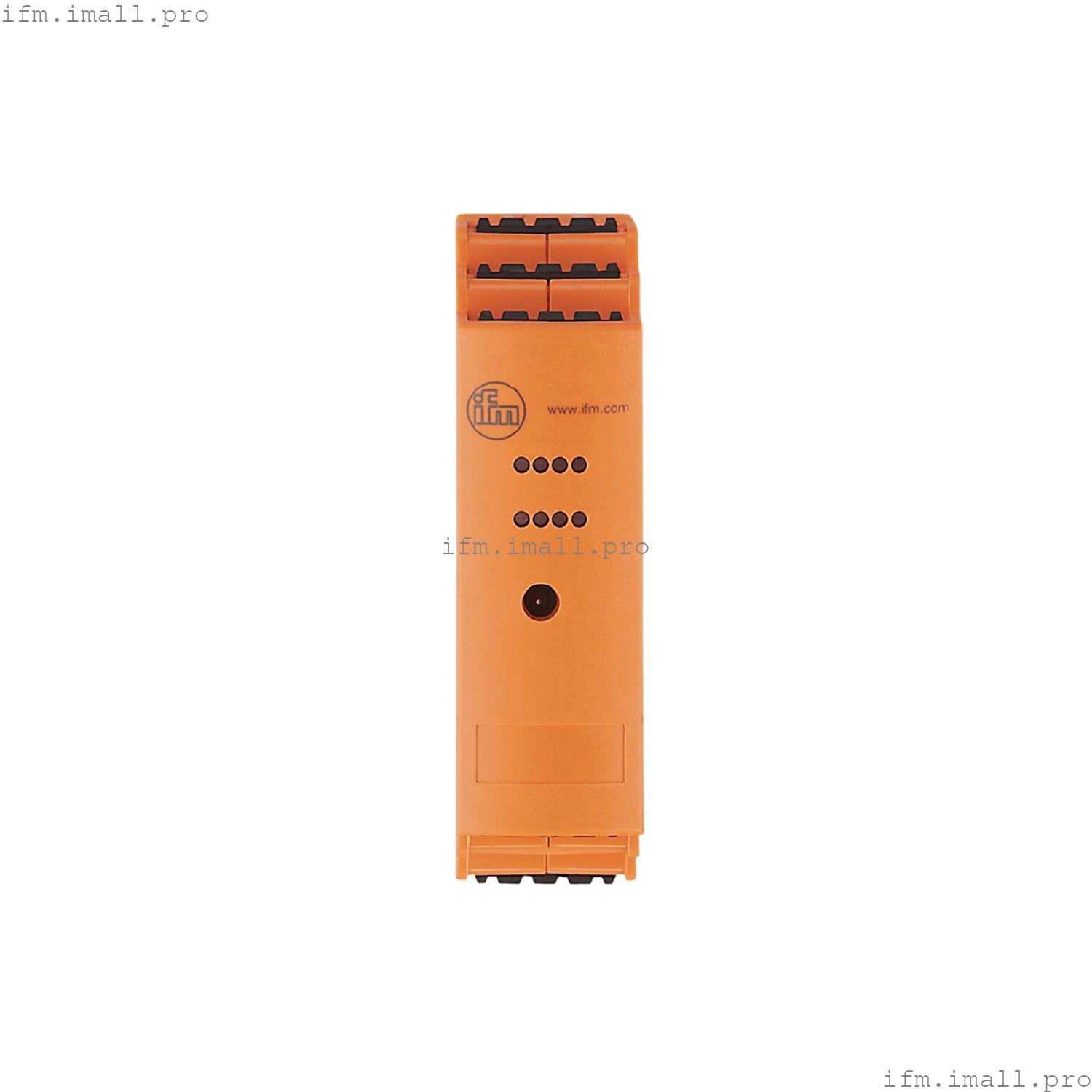

IFM AC3210
SmartL25 4 AI (C) C IP20
Модуль шкафа управления AS-Interface
- Для использования в шкафах управления
- простое и быстрое подключение с помощью клеммных зажимов
- Особенно компактная конструкция
- Двойные клеммы для подключения через источник напряжения
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и функции
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | 10...53; (внешний источник питания) |
| Макс. потребление тока от AS-i[мА] | 53; (при внешнем питании: 28 мА) |
| Защита от обратной полярности | да |
| Макс. токовая нагрузка полная[A] | 0,5; (с внешним источником питания; с внешним источником питания: 100 мА) |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Дополнительный источник напряжения | необязательный |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 4 |
Входы
| Питание датчиков на входах | AS-i / AUX |
| Макс. общий номинальный ток входов[мА] | 100 |
| Количество аналоговых входов | 4 |
| Аналоговый вход (ток)[мА] | 4...20 |
| Аналоговые входы защищены от короткого замыкания | нет |
| Разрешение аналогового входного сигнала | 16 (1 бит = 1 мкА) |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Температура хранения[°C] | -25...75 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.E |
Механические данные
| Вес[г] | 199 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 126 x 25,4 x 108 |
| Материалы | PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый Напряжение AS-i / 24 В AUX | | ошибки | Светодиод, красный | | функция | Светодиодный, желтый каналы 1...4 |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
