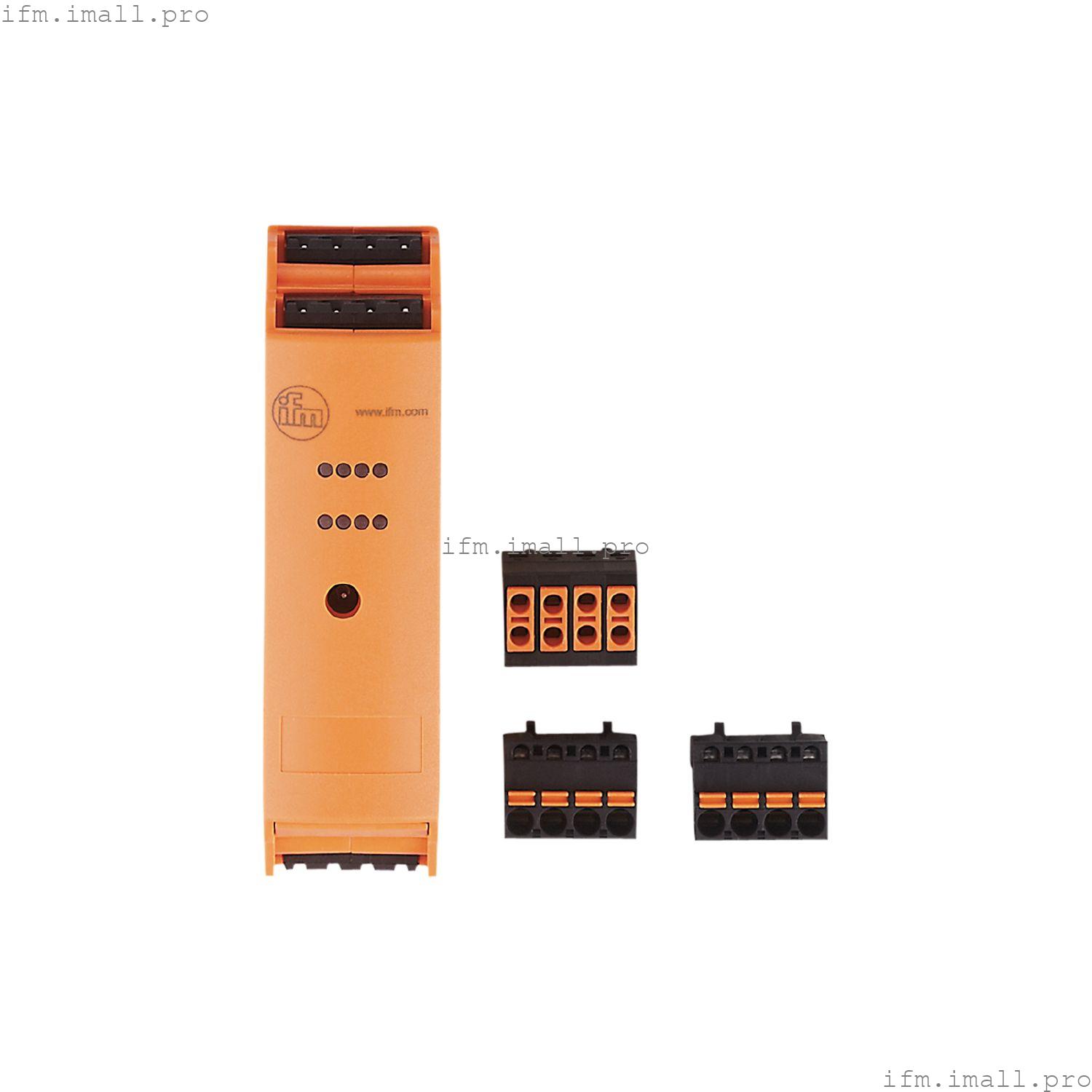

IFM AC3202
SmartL25 4 DI T C
Модуль шкафа управления AS-Interface
- Для использования в шкафах управления
- простое и быстрое подключение с помощью клеммных зажимов
- Особенно компактная конструкция
- Двойные клеммы для подключения через источник напряжения
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и функции
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 250 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...75 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 62026-2 | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| MTTF[годы] | 437 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-0.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 124402 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | I-1 | I-2 | I-3 | I-4 |
|
Механические данные
| Вес[г] | 126.7 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 129,3 x 25,4 x 59,3 |
| Материалы | пластмассы; PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Замечания | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
