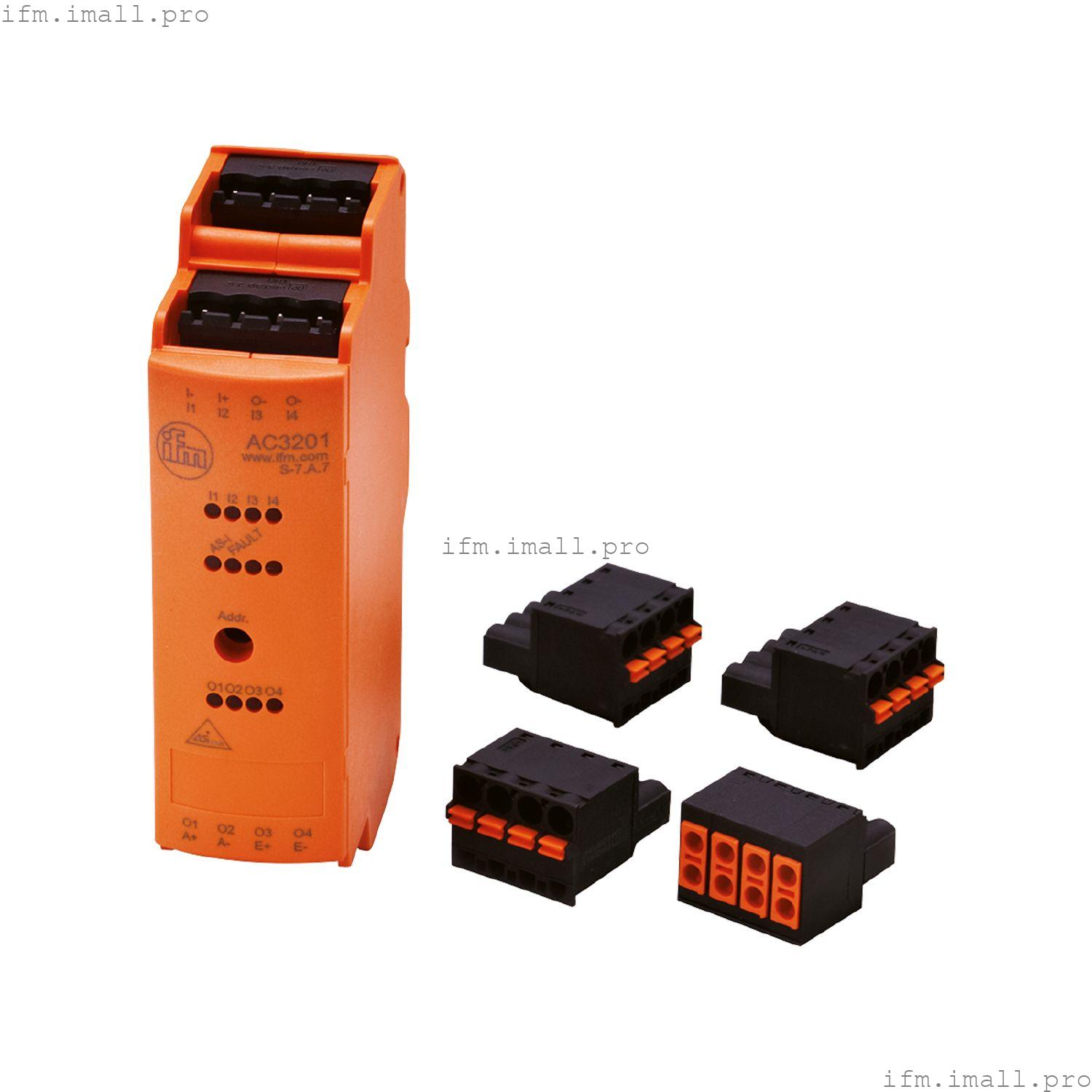

IFM AC3201
SmartL25 4DI AUX 4DO T C
Модуль шкафа управления AS-Interface
- Для использования в шкафах управления
- простое и быстрое подключение с помощью клеммных зажимов
- Особенно компактная конструкция
- Двойные клеммы для подключения через источник напряжения
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и функции
Технические характеристики
Применение
| Дизайн | корпус для монтажа на DIN-рейку, только для работы с AS-i masters с профилем M4 |
| Применение | Установка в шкафах управления |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 30 |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 5100; (AUX) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AUX |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 1000 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 20...30; (AUX) |
| Макс. токовая нагрузка на выход[мА] | 1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов полная[A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Примечание по температуре окружающей среды | | снижение текущей нагрузки, указанное в руководстве по эксплуатации, следует учитывать при следующей температуре окружающей среды: > 40 °C |
|
| Температура хранения[°C] | -25...75 |
| Макс. относительная влажность воздуха[%] | 90; (без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 20 |
| Класс защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания/сертификаты
| ЭМС | | EN 62026-2 | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| MTTF[годы] | 277 |
| Примечания | Устройство должно питаться от изолирующего источника.; Этот источник напряжения должен иметь вторичный предохранитель, указанный в списке UL (см. Прилагаемый лист).; В качестве альтернативы, для питания AUX можно использовать источник питания класса 2. |
Классификация AS-i
| Версия AS-i | 3.0 |
| AS-i адресация | адресный сокет |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М4 |
| Профиль AS-i | S-7.A.7 |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.7 |
| Код AS-i ID1[hex] | 7; (фикс.) |
| Сертификат AS-i | 124401 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | I-1 | I-2 | I-3 | I-4 | | Вывод | О-1 | О-2 | О-3 | О-4 |
|
Механические данные
| Вес[г] | 123.8 |
| Корпус | прямоугольный |
| Тип крепления | крепление на DIN-рейку; (TH35 (EN 60715)) |
| Размеры[мм] | 129,3 x 25,4 x 59,3 |
| Материалы | пластмассы; PC-GF20 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4, O1...O4 | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые наконечники: 4 x; Интервал: 5,0 мм |
