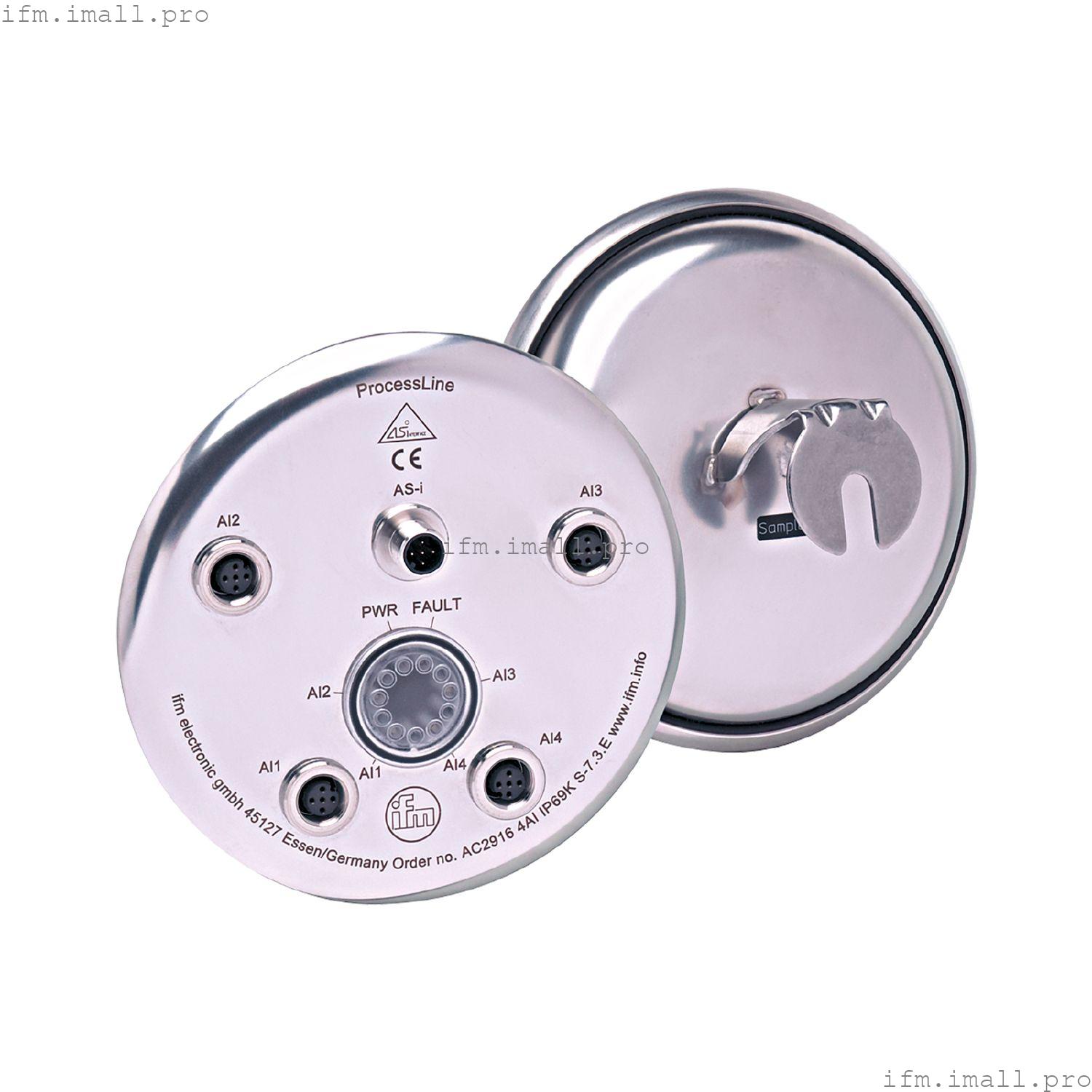

IFM AC2916
ProcessLine 4AI C IP69K
Модуль технологической линии AS-Interface
- Специально для использования во влажных зонах пищевой и безалкогольной промышленности
- Гигиеническая конструкция без углов и краев
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
Технические характеристики
Применение
| Применение | гигиенические и влажные зоны в пищевой промышленности |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 450 |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество аналоговых входов: 4 |
Входы
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30 |
| Количество аналоговых входов | 4; (подключение 2- и 3-проводных датчиков) |
| Аналоговый вход (ток)[мА] | 4...20 |
| Макс. падение напряжения на нагрузке для номинального напряжения[В] | 10 |
| Разрешение аналогового входного сигнала | 1 бит = 1 мкА |
| Точность, аналоговый вход[%] | 0,5 |
Условия эксплуатации
| Температура окружающей среды[°C] | -5...70 |
| Температура хранения[°C] | -25...85 |
| Макс. относительная влажность воздуха[%] | 90; (линейно уменьшается до 50 % (40 ° C) без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 68; IP 69K |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Расширенный режим адресации | нет |
| Профиль мастера AS-i | М3; М4 |
| Профиль AS-i | S-7.3.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | 3.E |
| Сертификат AS-i | 101108 |
Механические данные
| Вес[г] | 607 |
| Корпус | цилиндрический |
| Тип крепления | Монтажное основание |
| Размеры[мм] | Ø 137,3 / L = 80 |
| Материалы | втулка с резьбой: нержавеющая сталь (316L / 1.4404); Светодиодное крепление: ПК; Уплотнительное кольцо: EPDM; Защитный колпачок: PP |
Дисплеи/элементы управления
| Дисплей | | аналоговый сигнал | Светодиодные, желтые каналы AI1...AI4 | | работа | Светодиод, зеленый, AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
| Аксессуары (опционально) | | Защитный колпачок: M12, E70297 | | Разъем смещения изоляции плоского кабеля:, E70455 | | Динамометрический ключ:, E70390 |
|
Примечания
| Замечания | | При питании датчиков и исполнительных механизмов от AS-i нагрузка не должна превышать максимум 380 мА. | | Нагрузка для подключения отдельного датчика не должна превышать 200 мА. | | Между датчиком и AS-i имеется электрическое соединение. | | MEW = % от конечного значения диапазона измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
Электрическое подключение - AS-i
| Соединитель: 1 x M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
Электрическое подключение - Подключение к процессу
| Соединитель: 4 x M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
