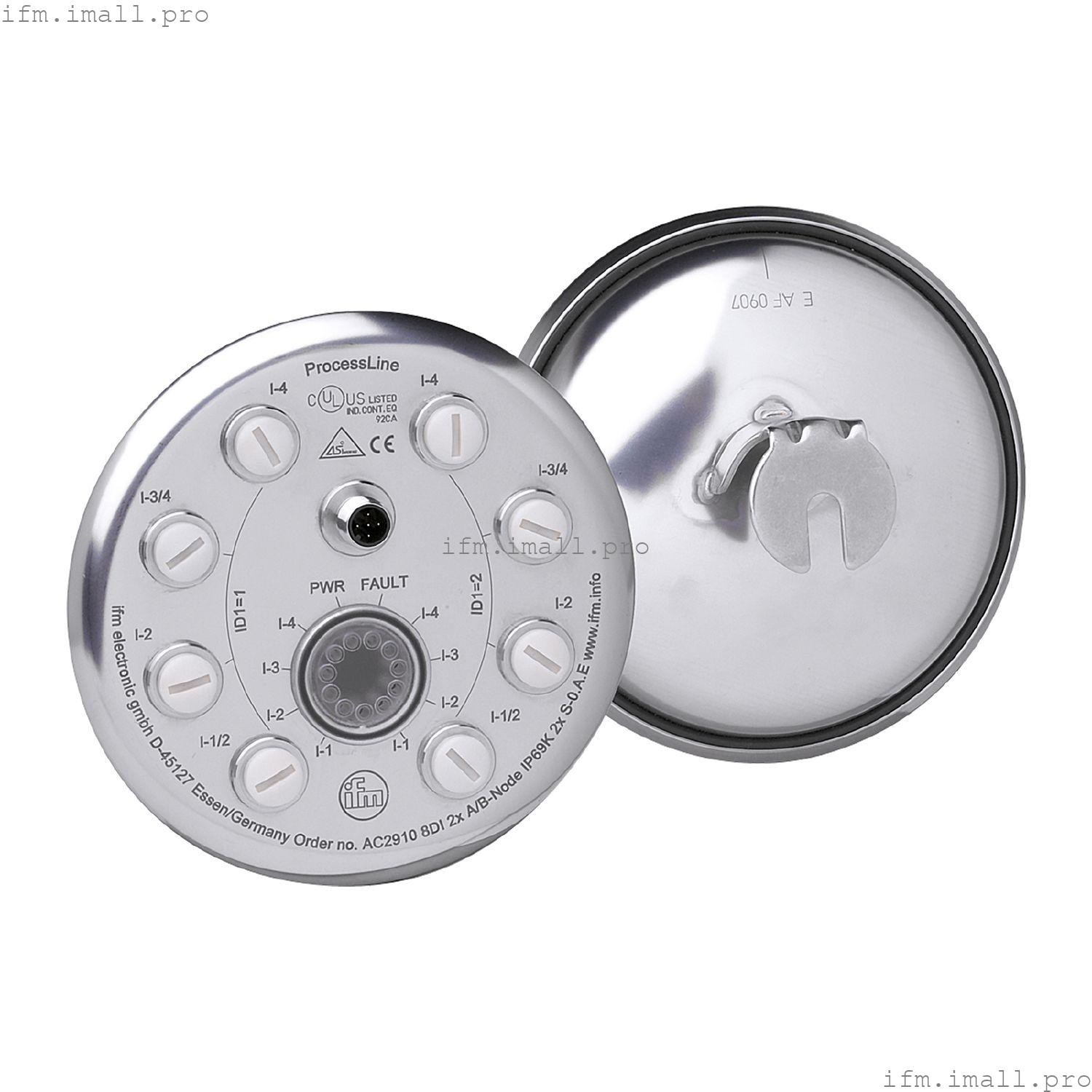

IFM AC2910
ProcessLine 8DI IP69K
Модуль технологической линии AS-Interface
- Специально для использования во влажных зонах пищевой и безалкогольной промышленности
- Гигиеническая конструкция без углов и краев
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
Технические характеристики
Применение
| Применение | гигиенические и влажные зоны в пищевой промышленности |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 500 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 8 |
Входы
| Количество цифровых входов | 8; (2 x ведомых устройства) |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 400 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -5...70 |
| Макс. относительная влажность воздуха[%] | 90; (линейно уменьшается до 50 % (40 ° C) без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 68; IP 69K |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-0.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 88901 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 / I-2 | I-3/4 | I-3/4 / I-4 | | pin | 4 | 2 4 | 4 | 2 4 |
|
Механические данные
| Вес[г] | 644 |
| Корпус | цилиндрический |
| Тип крепления | Монтажное основание |
| Размеры[мм] | Ø 137,3 / L = 80 |
| Материалы | втулка с резьбой: нержавеющая сталь (316L / 1.4404); Светодиодное крепление: ПК; Уплотнительное кольцо: EPDM; Защитный колпачок: PP |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Объем поставки | | Защитный колпачок: M12, E70297 |
|
| Аксессуары (опционально) | | Динамометрический ключ:, E70390 | | Разъем смещения изоляции плоского кабеля:, E70454 |
|
Примечания
| Замечания | | Входы и выходы должны быть электрически изолированы. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I-1/2, I-2, I-3/4, I-4 | | Соединения электрически соединены с помощью кабеля AS-i. | | настройка кодов ID1 по умолчанию: slave 1=1 / slave 2 =2 | | Длина круглого кабеля, подключаемого к AS-i, не должна превышать 2 м. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
Электрическое подключение - AS-i
| Соединитель: M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
Электрическое подключение - Входы
| Подключение | Соединитель: M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
