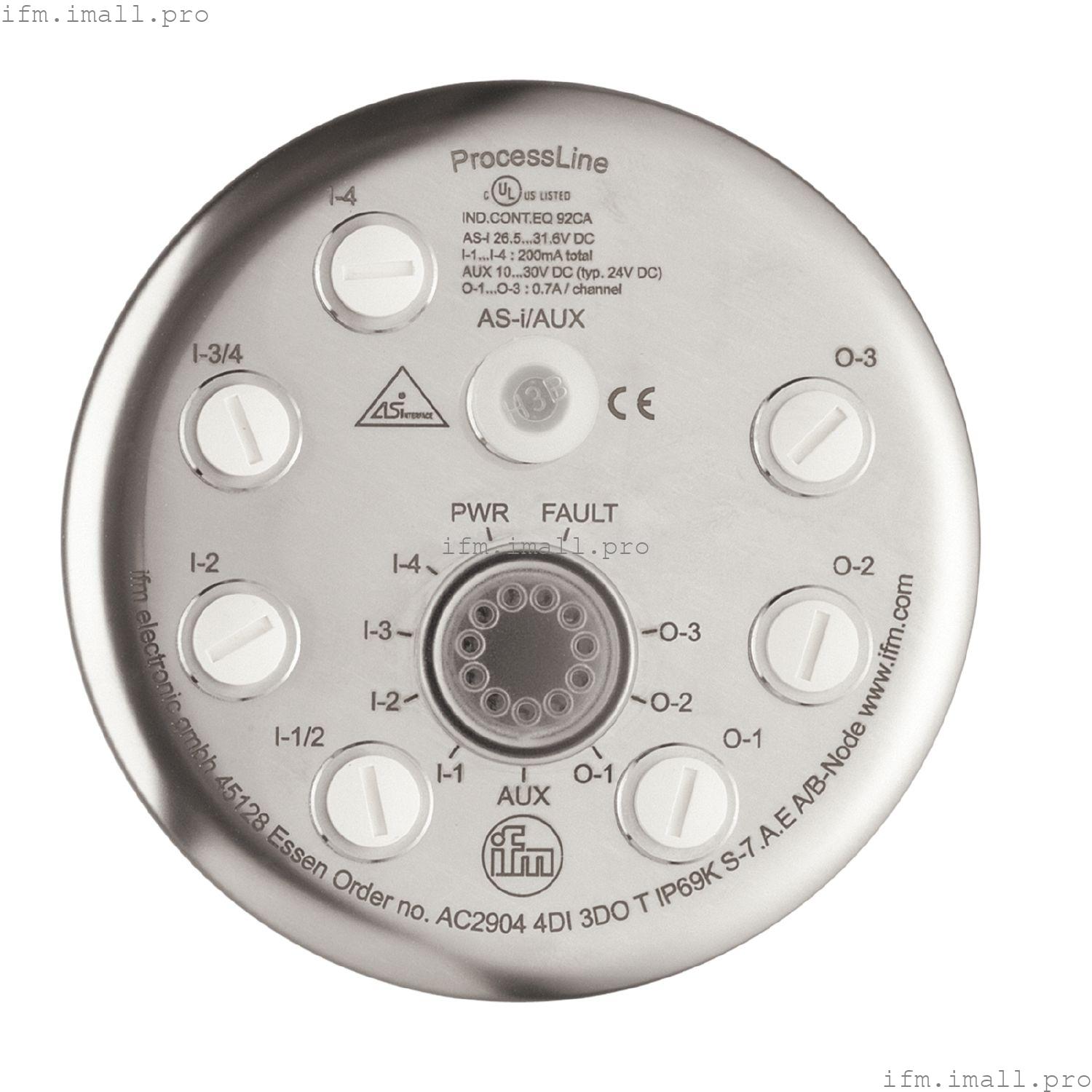

IFM AC2904
ProcessLine 4DI 3DOT IP69K
Модуль технологической линии AS-Interface
- Специально для использования во влажных зонах пищевой и безалкогольной промышленности
- Гигиеническая конструкция без углов и краев
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Ясно видимые мощные светодиоды для индикации работы, состояния переключения и ошибки
- Питание AS-i и 24 В через общий разъем M12
Технические характеристики
Применение
| Применение | гигиенические и влажные зоны в пищевой промышленности |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 240 |
| Дополнительный источник напряжения[В] | 20...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания[мА] | 2100; (AUX) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 3 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30 |
| Макс. общий номинальный ток входов[мА] | 200 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 3 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 20...30; (AUX) |
| Макс. токовая нагрузка на выход[мА] | 700; (категория использования DC-13 (управление электромагнитами): 20 Вт (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов полная[A] | 2.1 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
Условия эксплуатации
| Температура окружающей среды[°C] | -5...70 |
| Макс. относительная влажность воздуха[%] | 90; (линейно уменьшается до 50 % (40 ° C) без конденсации) |
| Макс. высота над уровнем моря[м] | 2000 |
| Защита | IP 68; IP 69K |
| Степень загрязнения | 2 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 101107 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 / I-2 | I-3/4 | I-3/4 / I-4 | | pin | 4 | 2 4 | 4 | 2 4 | | Вывод | 1 | 2 | 3 | - | | розетка | О-1 | О-2 | О-3 | - | | pin | 4 | 4 | 4 | - |
|
Механические данные
| Вес[г] | 632 |
| Корпус | цилиндрический |
| Тип крепления | Монтажное основание |
| Размеры[мм] | Ø 137,3 / L = 80 |
| Материалы | втулка с резьбой: нержавеющая сталь (316L / 1.4404); Светодиодное крепление: ПК; Уплотнительное кольцо: EPDM; Защитный колпачок: PP |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Аксессуары
| Аксессуары (опционально) | | Динамометрический ключ:, E70390 | | Защитный колпачок: M12, E70297 | | Коробка разветвителя плоского кабеля:, E70354 |
|
Примечания
| Замечания | | Входы и выходы должны быть электрически изолированы. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | I-, I+, I-1/2, I-2, I-3/4, I-4 | | Соединения электрически соединены с помощью кабеля AS-i. | | Длина круглого кабеля, подключаемого к AS-i / AUX, не должна превышать 2 м. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
Электрическое подключение - AS-i
| Соединитель: M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
Электрическое подключение - Входы
| Подключение | Соединитель: M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
Электрическое подключение - Выходы
| Соединитель: M12; кодировка: A; Момент затяжки: 1,2...1,4 Нм |
