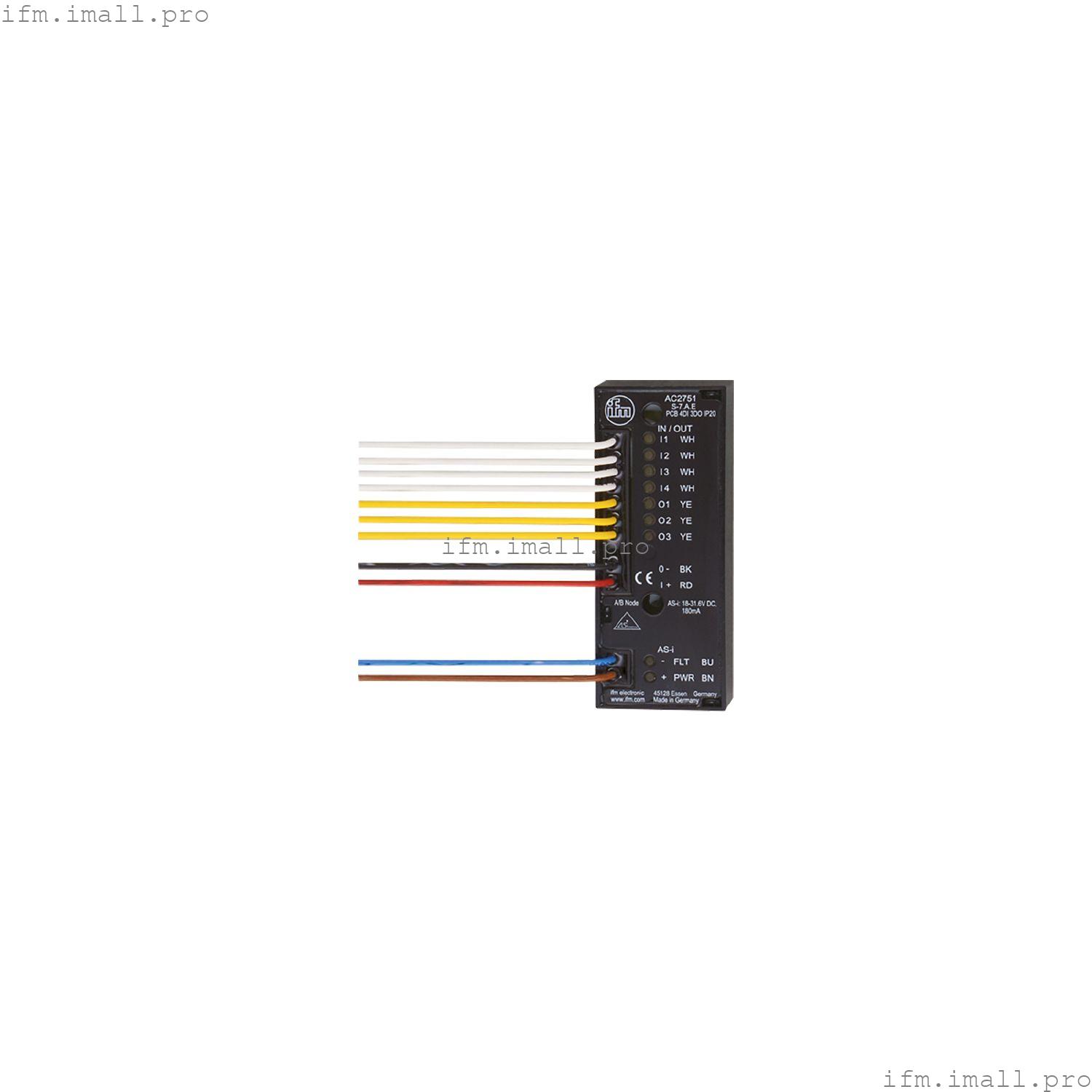

IFM AC2751
PCB 4DI 3DO T W A/B
PCB модуль печатной AS-Interface
- Для установки в небольшие корпуса, шкафы управления и панели оператора
- Простая и быстрая проводка с помощью проволочных жил
- Особенно компактная конструкция
- Для интеграции механических коммутаторов в сети AS-i
- Подключение AS-i для трех устройств управления и сигнализации
Технические характеристики
Применение
| Применение | Для интеграции механических коммутаторов в сети AS-i |
Электрические характеристики
| Рабочее напряжение[В] | 18...31,6 постоянного тока |
| Макс. потребление тока от AS-i[мА] | 180; (без датчиков: < 30 мА; входы и выходы активны: < 180 мА) |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 0,15; (общий ток для всех входов и выходов, питаемых от AS-i: 150 мА) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 3 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 18...30; (постоянный ток) |
| Макс. общий номинальный ток входов[мА] | 150 |
| Входной ток высокий[мА] | 6...10 |
| Входной ток низкий[мА] | 0...2 |
| Уровень переключения high[В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 3 |
| Цепь | PNP |
| Диапазон напряжения DC[В] | 18...30; (постоянный ток) |
| Макс. токовая нагрузка на выход[мА] | 100; (категория использования DC-13 (управление электромагнитами): 2,5 Вт (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов полная[A] | 0.15 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...55 |
| Защита | IP 20 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 3.0 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Сертификат AS-i | 102401 |
Механические данные
| Вес[г] | 72.5 |
| Корпус | прямоугольный |
| Тип крепления | установка в корпус для поверхностного монтажа |
| Размеры[мм] | 31,1 x 76,6 x 12 |
| Материалы | корпус: ПК заливка |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | СВЕТОДИОД, желтый |
|
Примечания
| Замечания | | Функция сторожевого таймера отключает выходы, если нет связи по линии AS-i. | | Установите устройство таким образом, чтобы к открытым частям нельзя было прикасаться. | | Установка в корпус для поверхностного монтажа размерами 68 x 136 x 53 мм (ДхШхВ), например Schneider Electric Harmony, XALD03, XALD04 | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | 0-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. | | может использоваться на высоте до 2000 метров над уровнем моря |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
