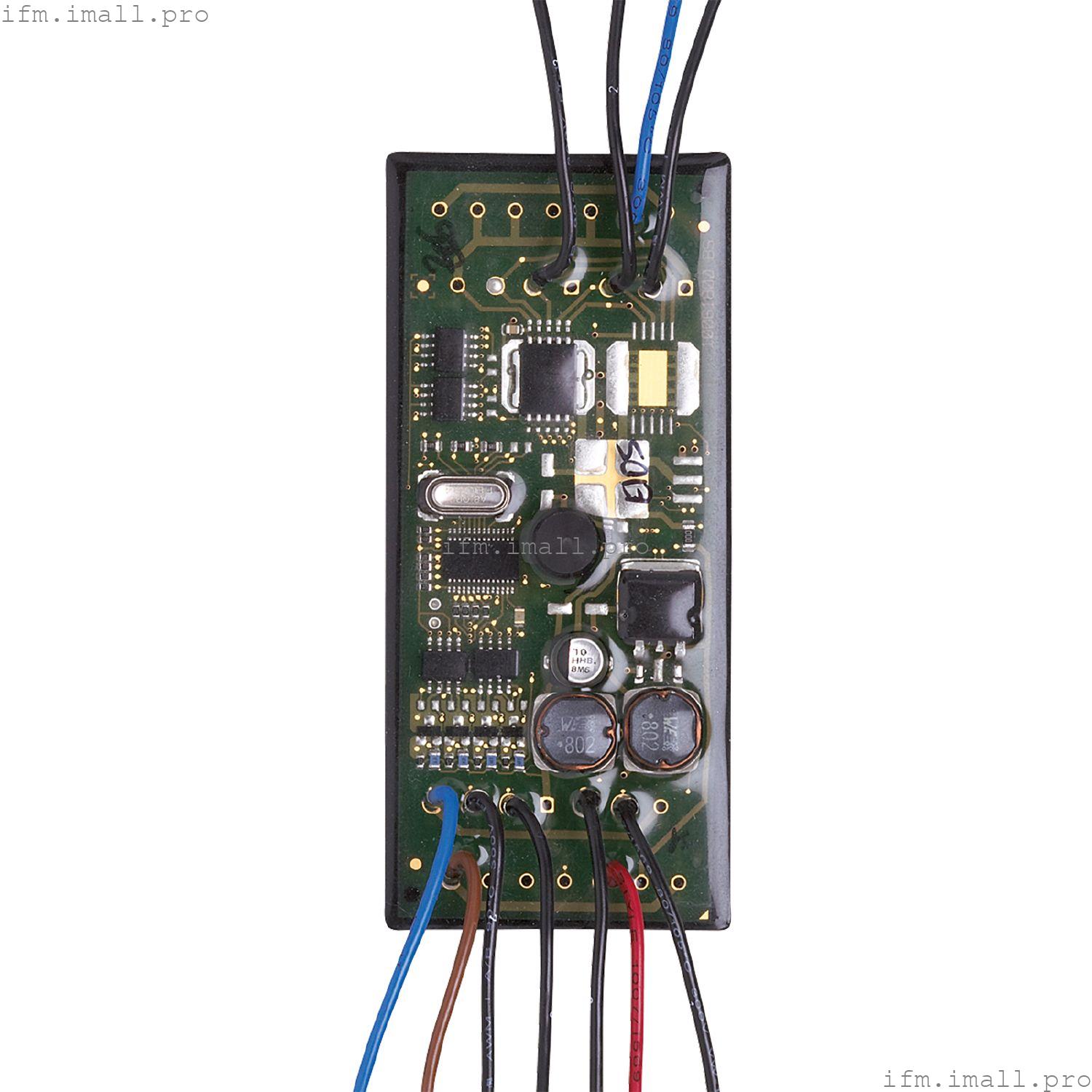

IFM AC2739
PCB 4DI 3DO T W
PCB модуль печатной AS-Interface
- Для установки в небольшие корпуса, шкафы управления и панели оператора
- Простая и быстрая проводка с помощью проволочных жил
- Особенно компактная конструкция
- Для интеграции механических коммутаторов в сети AS-i
- Подключение AS-i для трех устройств управления и сигнализации
Технические характеристики
Применение
| Применение | Для интеграции механических коммутаторов в сети AS-i |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | < 170 |
| Макс. токовая нагрузка полная[A] | 0.12 |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 3 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 15...29; (постоянный ток) |
| Входной ток высокий[мА] | > 3 |
| Входной ток низкий[мА] | < 1.5 |
| Уровень переключения high[В] | > 10 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 3 |
| Цепь | PNP |
| Макс. токовая нагрузка на выход[мА] | 40 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Защита | IP 20 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 3.0 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
Механические данные
| Вес[г] | 115.5 |
| Корпус | прямоугольный |
| Тип крепления | для корпуса Moeller RMQ-Titan: I3M, I4M, I6M |
Дисплеи/элементы управления
Примечания
| Замечания | | Печатная плата также может быть интегрирована в корпус RMQ22. | | Не подключайте ни одну из следующих точек к внешнему источнику питания: | | O-, I+, I1, I2, I3, I4 | | Соединения электрически соединены с помощью кабеля AS-i. | | Установите устройство таким образом, чтобы к открытым частям нельзя было прикасаться. |
|
| Количество в упаковке | 1 шт. |
