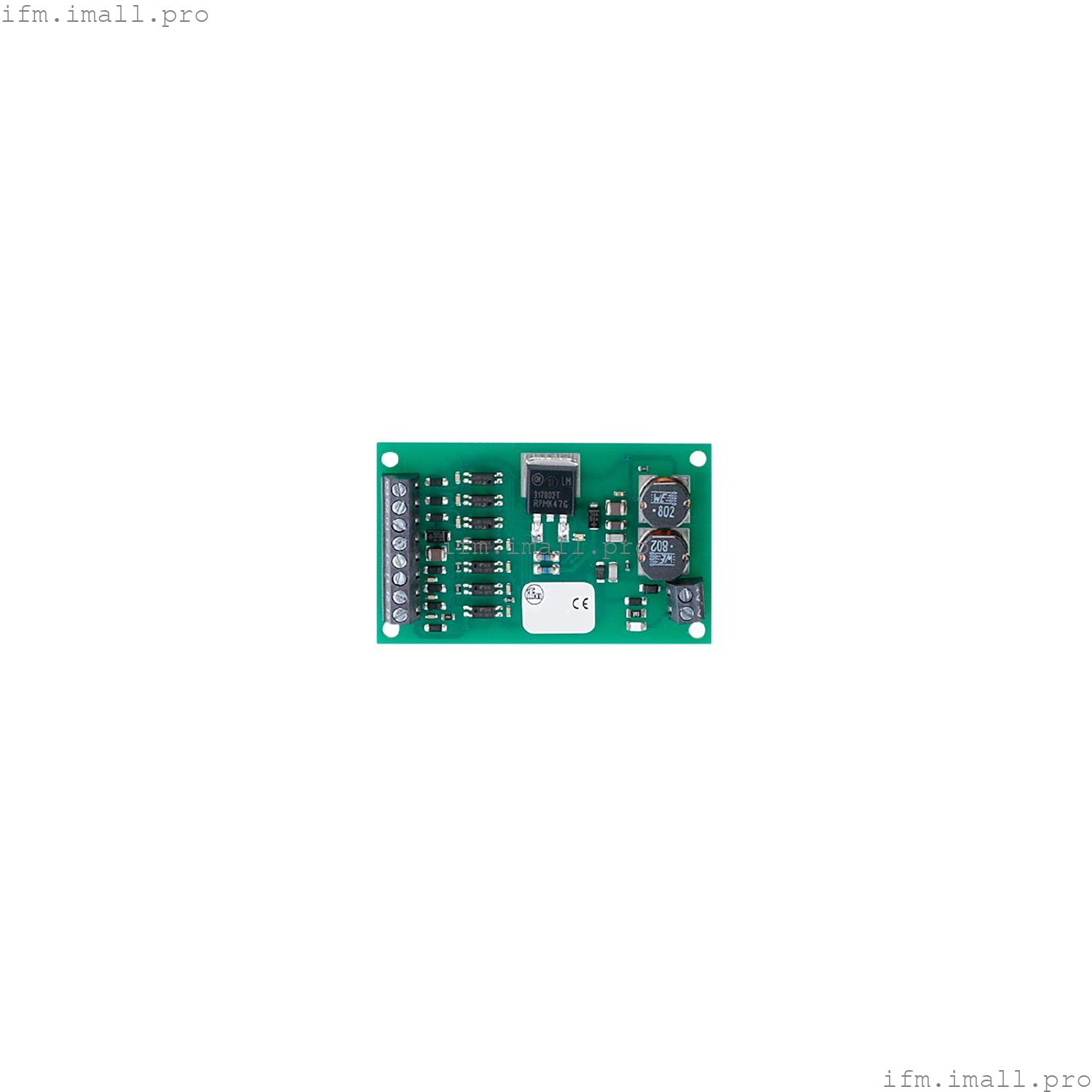

IFM AC2731
PCB 3DI 3DO T IP00
PCB модуль печатной AS-Interface
- Для установки в небольшие корпуса, шкафы управления и панели оператора
- Простая и быстрая проводка с помощью винтовых клемм
- Особенно компактная конструкция
- Для интеграции механических коммутаторов в сети AS-i
- Подключение AS-i для трех устройств управления и сигнализации
Технические характеристики
Применение
| Применение | Для интеграции механических коммутаторов в сети AS-i |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | < 200 |
| Макс. токовая нагрузка полная[A] | 0,18; (общий ток для всех входов и выходов, питаемых от AS-i: 180 мА) |
| Встроенный watchdog | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых входов: 3; Количество цифровых выходов: 3 |
Входы
| Количество цифровых входов | 3 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков на входах | AS-i |
| источник питания[В] | 20...30; (постоянный ток) |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 3 |
| Диапазон напряжения DC[В] | 18...30; (постоянный ток) |
| Макс. токовая нагрузка на выход[мА] | 180; (обратите внимание на текущую нагрузку для всех входов и выходов) |
| Защита от короткого замыкания | да |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
Испытания/сертификаты
Классификация AS-i
| Версия AS-i | 2.1 |
| Расширенный режим адресации | да |
| Профиль мастера AS-i | М2; М3; М4 |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода-вывода AS-i[hex] | 7 |
| Код AS-i ID[hex] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | ввод | I-1 | I-2 | I-3 | - | | Вывод | О-1 | О-2 | О-3 | - |
|
Механические данные
| Вес[г] | 30.5 |
| Корпус | прямоугольный |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | неудача | Светодиод, красный |
|
Примечания
| Замечания | | Модуль AS-i представляет собой решение на печатной плате для ведомого устройства AS-i с питанием через AS-i. | | Функция сторожевого таймера отключает выходы, если нет связи по линии AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| винтовые клеммы: 0,2...1,5 мм2; AWG26 - AWG16 |
